Módulo del transmisor-receptor del SC DDM de la clase B+ TX 1490nm 2.5G RX 1310nm 1.25G los 20km del transmisor-receptor de OLT GPON SFP

Clase B+ (SMF, 1490nm-TX/1310nm-RX, los 20km, SC) del transmisor-receptor de TX-2.5G/RX-1.25G GPON

Descripción

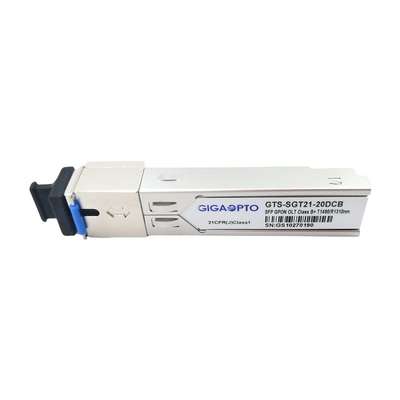

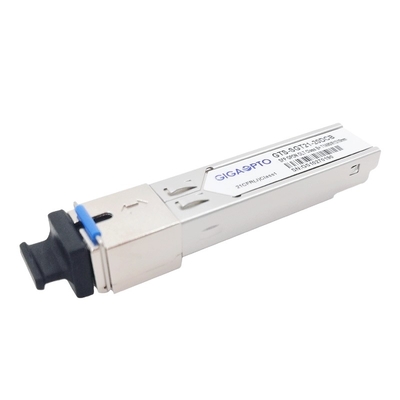

El GTS-SGT21-20DCB Del GIGAOPTO es un módulo del transmisor-receptor del alto rendimiento para las solas comunicaciones de la fibra usando un transmisor del continuo-modo 1490nm y un receptor del explosión-modo 1310nm. Se diseña para cumplir los requisitos de la clase B+ del ITU G.984.2 para la línea óptica usos del terminal (OLT).

El transmisor de 1490nm DFB LD tiene conjunto de circuitos de la remuneración de la función y de temperatura del control de poder automático (APC) para asegurar el ratio óptico estable del poder y de la extinción sobre toda la gama de temperaturas de funcionamiento. El transmisor resuelve seguridad del ojo de la clase 1 por estándares de IEC60825 y de CDRH. El receptor tiene un preamplificador hermético embalado de APD-TIA (amplificador de la transporte-impedancia) y un amplificador limitador con salidas diferenciadas compatibles de LVPECL. Ofrece un paquete estallado detecta la salida (SD) que es LVTTL compatible. La salida del SD vendrá alto después de recibir el paquete estallado.

El módulo proporciona la información de diagnóstico digital de sus condiciones de funcionamiento y situación, incluyendo poder que transmite, el prejuicio del laser actual, la temperatura del módulo, y el voltaje de fuente. La calibración y la alarma/los datos de cuidado del umbral se escriben y se almacenan en la memoria interna (EEPROM).

El módulo del transmisor-receptor de SFP ha hecho la prueba de muestreo bajo la mayoría de marcas famosas de routeres, interruptores, servidores.

El transmisor-receptor intercambiable caliente de GPON SFP es ideal para los enlaces de comunicaciones ópticos de la red de la voz pasiva del gigabit de Service Provider de Internet (ISP) (GPON), otros vínculos ópticos.

Especificación

Características

• Uso asimétrico de las solas transmisiones de datos bidireccionales TX 2488Mbps/RX1244Mbps de la fibra
• 1490nm transmisor del laser del continuo-modo DFB y 1310nm receptor del explosión-modo APD-TIA

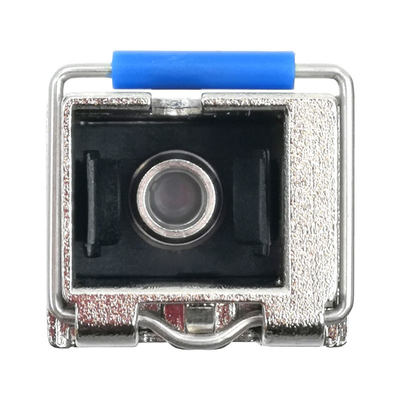

• Paquete enchufable del pequeño factor de forma con el conector de SC/UPC
• 0 a la temperatura de funcionamiento 70°C
• Sola fuente de alimentación 3.3V
• Interfaz de supervisión de diagnóstico de Digitaces
• Función de la explosión RSSI de Digitaces para supervisar el nivel de poder óptico de la entrada
• Interfaz compatible de la entrada-salida de los datos de LVPECL
• Control de la neutralización del transmisor de LVTTL
• Alarma de la falta del laser del transmisor de LVTTL
• La señal rápida del receptor de LVTTL detecta respuesta de la indicación (SD)
• EMI baja y protección excelente del ESD
• Estándar de seguridad de laser de la clase I IEC-60825 obediente
• Conformidad RoHS6

Uso

• redes ópticas pasivas Gigabit-capaces (GPON)

Estándares

• Cumple con el acuerdo de la Multi-fuente de SFP (MSA) SFF-8074i
• Cumple con la enmienda 1 de ITU-T G.984.2
• Cumple con la parte 15, clase B de la FCC 47 CFR
• Cumple con FDA 21 CFR 1040,10 y 1040,11 a excepción de desviaciones conforme a no. 50 del aviso del laser con fecha del 24 de junio de 2007
• Cumple con SFF-8472
• Compatible con la clasificación Class2 de la sensibilidad de TR-NWT-000870 4,1 ESD.
• Compatible con Telcordia GR-468-CORE

Información el ordenar - serie del GPON OLT SFP de Gigaopto (simplex del SC de DFB+APD)

Compatibilidad

Todos los módulos ópticos del transmisor-receptor del GTS-SGT21-20DCB SFP de GIGAOPTO son originarios abierto, se pueden cifrar para ser totalmente compatibles con los dispositivos de las marcas populares mundiales, e.g. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM. Refiera por favor a la tabla siguiente para la compatibilidad detallada, no dude en para entrarnos en contacto con por favor.
