Datos del producto:
|
| Nombre de producto: | 10G eLR20 | Dato-tarifa: | 10Gbps |
|---|---|---|---|
| Factor de forma: | SFP+ | longitud de onda: | 1310nm |
| Componentes: | DFB+PIN | Transmisión: | los 20km |
| Conector: | DUAL-LC | Palabras claves: | El eLR los 20KM de SFP+ 10G, modificó 10GBASE para requisitos particulares LR20 |
| Resaltar: | Fibra SMF del solo modo de SFP+,fibra SMF del solo modo 1310nm,Módulo de DDM los 20km sfp |
||

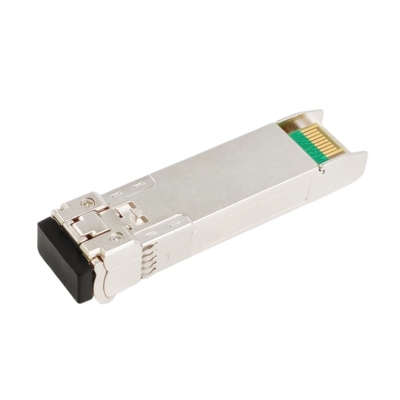

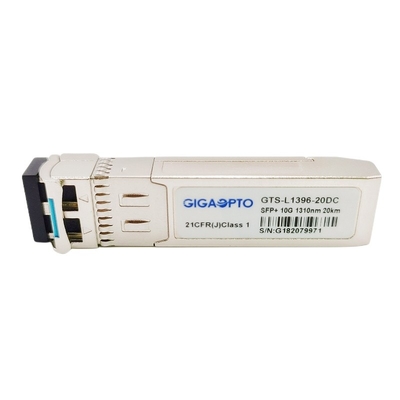

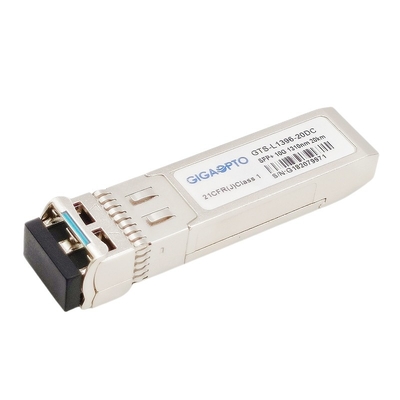

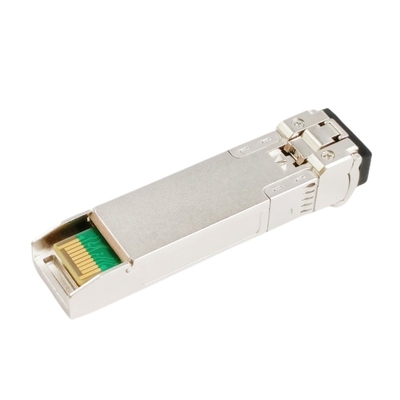

DOM del LC del módulo del transmisor-receptor del eLR los 20km SMF de SFP+ 10G
Descripción
El módulo del transmisor-receptor del eLR 10G se diseña para el uso en 10 vínculos los hasta 20km de Gigabit Ethernet sobre la fibra dual del solo modo del filamento (SMF) con un conector a dos caras del LC. Son obedientes con SFF-8431, SFF-8432 e IEEE 802.3ae.
10G el transmisor-receptor del eLR SFP+ consiste en dos secciones: la sección del transmisor utiliza un laser múltiple del pozo DFB del quántum 1310nm y es un laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825, el receptor que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC.
La supervisión de los diagnósticos de Digitaces está disponible vía una interfaz en serie de dos hilos, como se especifica en SFF-8472.
Ofreciendo el bajo consumo de energía y la velocidad, este transmisor-receptor de 10G SFP+ es ideal para 10 interruptores de Gigabit Ethernet (10GbE), los routeres, las tarjetas de interfaz de red (NIC) y los medios convertidores, el etc.
Cada transmisor-receptor es 100% ópticamente examinado y probado antes de enviar.
Especificación
| Empaquetado | Más de SFP | Tarifa de datos | 10G |
| Longitud de onda de centro | 1310nm | Max Reach | los 20km |
| Tipo del conector | DUAL-LC | Tipo de la fibra | SMF |
| Tipo del LD | Laser de DFB | Tipo del receptor | PIN |
| Poder de TX | -6 ~ +1dBm | Sensibilidad de RX | <-14> |
| Poder-presupuesto | 8.4dB | Ratio de la extinción | >3.5dB |
| Consumo de energía | ≤1.0W | Sobrecarga de RX | >0.5dBm |
| DOM Support | Apoyado | Gama de temperaturas | COM. |
| OEM/ODM | Apoyado | Garantía | 36 meses |
| Protocolos | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA obediente, CPRI, eCPRI | ||
Características
Uso
Estándares
Características eléctricas y ópticas
| Características eléctricas | ||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Corriente de la fuente total | ICC | 300 | mA | |||
| Transmisor | ||||||
| Voltaje entrado diferenciado del transmisor | 180 | 1200 | milivoltio | |||
| Voltaje de salida de Tx_Fault - alto | VOH | 2,4 | Vcc | V | LVTTL | |
| Voltaje de salida de Tx_Fault - bajo | Vol. | 0 | 0,4 | V | LVTTL | |
| Tx_Disable entró el voltaje - alto | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable entró el voltaje - punto bajo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedancia diferenciada entrada | 90 | 100 | 110 | Ω | ||
| Receptor | ||||||
| Voltaje de salida diferenciado del receptor | 300 | 850 | milivoltio | |||
| Características eléctricas | ||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Voltaje de salida del LOS - alto | VOH | 2,4 | Vcc | V | LVTTL | |
| Voltaje de salida del LOS - bajo | Vol. | 0 | 0,4 | V | LVTTL | |
| Impedancia diferenciada de la salida | 90 | 100 | 110 | Ω | ||
| Características del transmisor óptico | ||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| De potencia de salida medio | ABADEJO | -6 | +1 | dBm | ||
| Longitud de onda de centro | λc | 1290 | 1310 | 1330 | nanómetro | |
| Anchura espectral (- 20dB) | ∆λ | 1 | nanómetro | |||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||
| Ratio de la extinción | ER | 3,5 | DB | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | |||
| Tiempo óptico de la subida/caída | TR/TF | 28 | 50 | picosegundo | ||
| Pena del transmisor y de la dispersión | TDP | 3,2 | DB | |||
| Transmisor del poder | POFF | -45 | dBm | |||
| Diagrama del ojo de la salida | Cumple con IEEE802.3ae | |||||
| Características del receptor óptico | ||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Longitud de onda de centro | λc | 1260 | 1610 | nanómetro | ||
| Sensibilidad del receptor | PSEN | -14,4 | dBm | 1 | ||
| Poder entrado de la saturación (sobrecarga) | PSAT | 0,5 | dBm | |||
| Reflexión del receptor | -12 | DB | ||||
| El LOS De-afirma el nivel | LOSD | -17 | dBm | |||
| El LOS afirma el nivel | LOSA | -30 | dBm | |||
| Histéresis del LOS | HYS | 0,5 | 6 | DB | ||
Nota 1. medida con PRBS231-1 el modelo, @10.3125Gbps, ER=4dB, BER=1x10-12.
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
