Datos del producto:
|
| Nombre de producto: | EPON ONU SFF 2x10 | Factor de forma: | SFF |
|---|---|---|---|
| Tarifa de datos: | 1.25Gbps | longitud de onda: | TX1310nm/RX1490nm |
| Max Distance: | los 20km | Conector: | SC/UPC |
| Tipo del transmisor: | Punto de congelación | Consumo de energía: | <1w> |
| Palabras claves: | SFF 1.25G EPON, ONU PX20 2X10, módulo óptico de GEPON ONU | ||
| Resaltar: | Módulo de TX1310nm EPON SFF,Módulo de DDM EPON SFF,Módulo del SC UPC de RX1490nm |
||

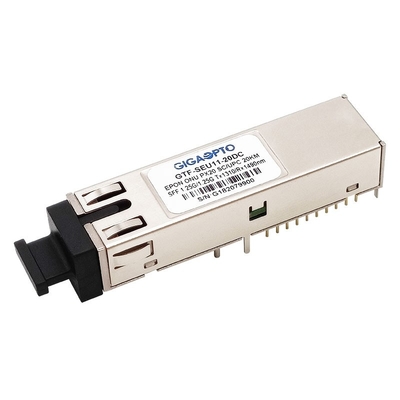

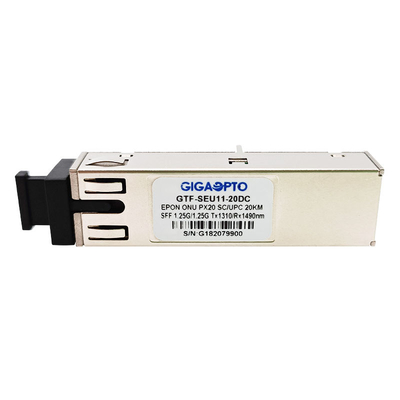

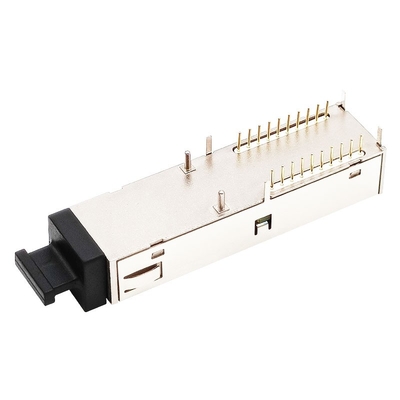

Módulo del transmisor-receptor de la explosión 1310nm-TX/1490nm-RX 1.25G DDM del receptáculo de GEPON ONU PX20 SFF 2x10 SC/UPC
Descripción
El transmisor-receptor bidireccional del GTF-SEU11-20DC Del GIGAOPTO es un módulo del alto rendimiento para las solas comunicaciones de la fibra usando transmisor del modo de explosión de 1310nm 1.25Gbps y receptor continuo del modo de 1490nm 1.25Gbps. Es la unidad óptica de la red (ONU) para IEEE Std 802.3ahTM -2004. El transmisor-receptor óptico es obediente con huella 2x10 del factor de forma del acuerdo de la Multi-fuente la pequeña (MSA) (SFF).
El transmisor utiliza un diodo láser del punto de congelación y completamente obediente con IEC60825 y CDRH clasifique 1 seguridad del ojo. La sección del receptor utiliza un PIN-TIA embalado hermético (PIN con el amplificador de la transporte-impedancia) y un amplificador limitador.
Especificación
| Empaquetado | EPON ONU SFF 2x10 | Tarifa de datos (Gbps) | 1.25Gbps/1.25Gbps |
| Tipos de interfaz | SC/UPC | Distancia máxima | los 20km |
| Supervisión de diagnóstico de Digitaces | SÍ | Tipo de la fibra | Fibra del solo modo |
| Garantía | 3 años | Temperatura |
Anuncio publicitario -5 a 70°C -40 industrial a 85°C |
| Longitud de onda de centro | TX1310nm RX1490nm | Voltaje de fuente de alimentación | 3.3V |
| Consumo de energía | <1w> | Actual | 300mA |
| Tipos de laser | Punto de congelación | Fotodetector | PIN |
| De potencia de salida óptico | 0 a 4dBm | Sensibilidad | <-27dbm> |
| Ratio de la extinción | >9dB | Poder óptico saturado | >-3dBm |
| Protocolos | MSA, SFF-8472, IEEE-802.3ah | ||
Características
Uso
Estándares
Información el ordenar
| P/N | Descripción | Tarifa de datos (Gb/s) | Longitud de onda (nanómetro) | Clase | Conector | Temporeros. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -5~70°C; |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -40~85°C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Coleta de SC/UPC | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Coleta de SC/UPC | -40~85°C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Coleta de SC/APC | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Coleta de SC/APC | -40~85°C |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -5~70°C; |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -40~85°C |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de LC/APC | -5~70°C; |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de LC/APC | -40~85°C |
Pin Definition
Circuito típico del uso
Pares de TX DC:
Pares de la CA de TX:
