Datos del producto:
|
| Nombre de producto: | 1000BASE-BX SFP | Tipo de forma del producto: | SFP |
|---|---|---|---|
| Tasa de transferencia de los datos: | 1000Mb/s | Max Distance: | los 40km (24,9 millas) |
| Longitud de onda del centro: | 1310nm-TX/1550nm-RX | DOM Support: | SÍ |
| Tipo del conector: | LC a una cara | Presupuesto de poder: | 20db |
| Palabras claves: | 1.25G BiDi SFP los 40km, módulo SFP BiDi, 1000BASE-BX T1310nm R1550nm de la fibra óptica | ||
| Resaltar: | 1.25G DOM Transceiver Module,1000BASE BX DOM Transceiver Module,SFP los 40km |
||

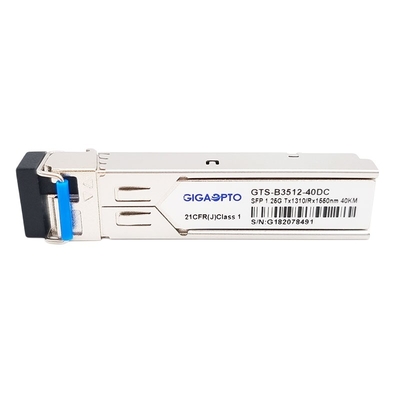

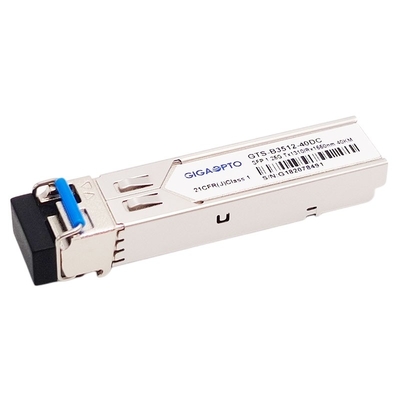

DOM a una cara compatibles SMF del transmisor-receptor 1.25G los 40km 1310nm-Tx/1550nm-Rx LC de Cisco 1000BASE-BX BiDi SFP
Descripción
El transmisor-receptor del GTS-B3512-40DC Del GIGAOPTO es un módulo enchufable del solo factor de forma bidireccional 1.25Gbps de la fibra pequeño (SFP) BIDI para el uso en Ethernet 1000BASE y canal de la fibra 1G. El transmisor-receptor de 1000BASE-BX40 BiDi SFP proporciona transmisiones de datos de alta velocidad de los hasta 40km de la producción 1000Base-BX sobre la fibra unimodal (SMF) usando las longitudes de onda 1310nm-TX/1550nm-RX vía los conectores a una cara del LC.
El módulo de SFP apoya funciones ópticas de la supervisión de Digitaces (DOM) según el acuerdo de la Multi-fuente del estándar industrial SFF-8472 (MSA). Esta característica da a usuario final la capacidad de supervisar los parámetros en tiempo real de SFP, tales como energía de entrada óptica, temperatura, corriente del prejuicio del laser, y voltaje de fuente de potencia de salida, ópticos del transmisor-receptor.
El módulo del transmisor-receptor de GTS-B3512-40DC SFP es un producto del laser de la clase 1 que cumple con los estándares FDA/CDRH e IEC-60825.
Especificación
| Marca compatible | CISCO | Número de parte compatible | GLC-BX40-U |
| Factor de forma | SFP | Transmisión de datos | 1250Mbps |
| Tipo del conector | LC a una cara | Longitud de vínculo | los 40,000m (131.234 pies) |
| Supervisión óptica de Digitaces | SÍ |
Modo de la fibra |
Fibra del solo modo |
| Gama de temperaturas de almacenamiento | -40 a 85°C (- 40 a 185°F) | Ambiente |
Anuncio publicitario 0 a 70°C (32 a 158°F) |
| Presupuesto de poder | 20dB | Humedad ambiente | El 5%~70% sin condensación |
| Longitud de onda de centro | 1310nm-TX/1550nm-RX | Voltaje de fuente de alimentación | 3.30V |
| Consumo de energía máximo | 1W | Corriente de la fuente de alimentación | <280ma> |
| Componentes ópticos | DFB BiDi | Tipo del receptor | PIN |
| De potencia de salida óptico | -5~0dBm | Sensibilidad de RX | < -23dBm=""> |
| Ratio de la extinción | >9dB |
Saturación entrada Poder |
>-3dBm |
| Protocolos | Gigabit Ethernet, canal de la fibra del gigabit, MSA obediente | ||
Aviso: Cuando el transmisor-receptor largo del alcance se utiliza en la transmisión corta de la distancia, hecha juego por favor con el atenuador apropiado
según la tabla.
| Distancia | ≤10km | ≤20km |
| Atenuador | 10dB | 5dB |
Características
A: 1550nm DFB TX /1310nm RX
Anuncio publicitario: 0°C ~ 70°C (32 ~ 158°F)
Extendido: -20°C~ 85°C (- 4 ~ 185°F)
Industrial: -40°C~85°C (- 40 ~ 185°F)
Uso
Compatibilidad
Los transmisores-receptores ópticos de Gigaopto son el 100% compatible con muchas marcas famosas del interruptor y no causarán daño a los dispositivos del OEM. Para asegurar la calidad y la compatibilidad de nuestros productos, cada producto se prueba cuidadosamente en el equipo correspondiente antes de la entrega a los clientes.
Para esta (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm los 40km) compatibilidad, refiera por favor a la tabla de la correspondencia de P/N. Si la marca y el número de parte que usted está buscando no se enumera abajo, por favor sepamos y nos encantarán para proveer de usted más detalles.
| Marca compatible | P/N/compatible | Marca compatible | P/N compatible |
| GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
| CISCO | GLC-BX40-U | Brocado | E1MG-1G-BXU-40 |
| Enebro | SFP-GE40KT13R15 | D-Link | DEM-331R |
Información el ordenar
| P//N | Descripción | Velocidad | Longitud de onda | Distancia | Transmisor | Poder de TX |
| GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1490nm | los 40km | DFB | -5~0dBm |
| GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1490nm/R1310nm | los 40km | DFB | -5~0dBm |
| GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1550nm | los 40km | DFB | -5~0dBm |
| GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250Mb/s | T1550nm/R1310nm | los 40km | DFB | -5~0dBm |
Pin Definition
Circuito típico del uso
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
