Datos del producto:
|
| Nombre de producto: | SFP28 25G ER | Tarifa de datos: | 25Gbps |
|---|---|---|---|
| longitud de onda: | 1310nm | Interfaz: | Duplex LC |
| Alcance: | los 40km | Garantía: | de tres años |
| Palabras claves: | 25GBASE-ER los 40km, transmisor-receptor óptico de la fibra del gigabit | ||
| Resaltar: | Transmisor-receptor óptico de 25GBASE ER SFP28,transmisor-receptor óptico SFP28 de los 40km,SFP28 transmisor-receptor óptico los 40km |
||

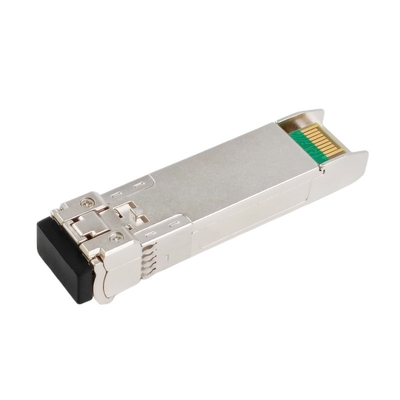

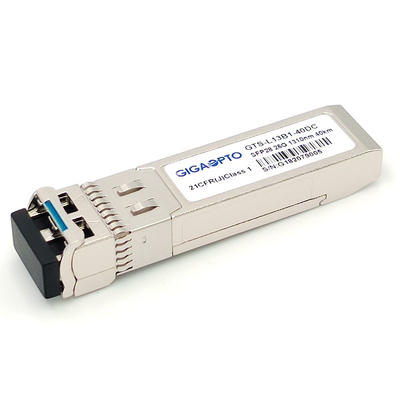

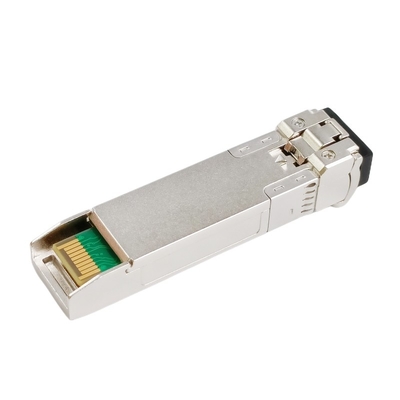

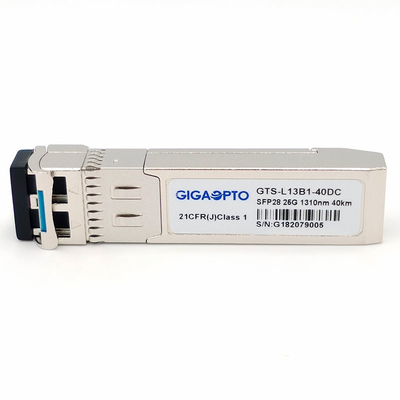

módulo del transmisor-receptor de la fibra de Ethernet del solo modo SFP28 25G ER 1310nm de los 40km DOM del LC del duplex de EML + de APD
Descripción
El transmisor-receptor del GTS-L13B1-40DC de Gigaopto proporciona 25GBase-ER la distancia de la producción los hasta 40km para las comunicaciones de datos ópticas tales como Ethernet 25G y opción 10. de CPRI. Está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe.
Este módulo de 25G SFP28 ER se diseña para la fibra del solo modo y actúa en una longitud de onda nominal de 1310 nanómetro. La sección del transmisor utiliza un laser múltiple del pozo DFB del quántum 1310nm y es un laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825. El receptor que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y una recuperación de los datos del reloj de la selección de la tarifa (CDR) IC.
Compatible con SFF-8431, SFF-8432, apoya protocolo del canal de la radio (CPRI/eCPRI), 25G de Ethernet ER y de la fibra 25G. Tiene recuperación incorporada del reloj y de los datos (CDR). Las funciones de diagnóstico de Digitaces están disponibles vía un I2C, como se especifica en SFF-8472 y SFF-8402.
Especificación
| Factor de forma | SFP28 | Max Data Rate | 25.78Gbps |
| Longitud de onda | 1310nm | Max Reach | los 40km |
| Conector | Duplex LC | Tipo de cable | SMF |
| Tipo del transmisor | EML 1310nm | Tipo del receptor | APD |
| Poder de TX | 0~6dBm | Sensibilidad del receptor | <-19dbm> |
| Powerbudget | 19dB | Sobrecarga del receptor | >-4dBm |
| Consumo de energía | ≤1.5W | Ratio de la extinción | >4dB |
| Diagnóstico | Apoyado | Función de FEC | No apoyado |
| CDR | CDR incorporados de TX y de RX | Gama de temperaturas | 0 a 70°C (32 a 158°F) |
| OEM/ODM | Apoyado | Garantía | 3 años |
| Uso | 25G Ethernet, 25G CRPI | ||
| Conformidad | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 y 1040,11, RoHS | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda del centro | λc | 1295 | 1310 | nanómetro | ||
| Poder puesto en marcha medio | PO | 0 | +6,0 | dBm | ||
| Poder puesto en marcha medio (laser apagado) | Poff | - | - | -30 | dBm | |
| Ancho de banda del espectro (- 20dB) | DL | - | - | 1 | nanómetro | |
| Ratio de la supresión del Lado-modo | SMSR | 30 | - | - | DB | |
| Pena del transmisor y de la dispersión | TDP | 1 | DB | |||
| Ratio de la extinción | ER | 6 | - | DB | ||
| Máscara de ojo de la salida | Obediente con IEEE 802.3cc | 2 | ||||
| Receptor | ||||||
| Longitud de onda óptica entrada | λIN | 1272,55 | - | 1310,19 | nanómetro | |
| Sensibilidad-AVG del receptor | PSens | -19 | dBm | 1 | ||
| Sensibilidad-OMA del receptor | PSens-OMA | -18,2 | dBm | 1 | ||
| Poder entrado de la saturación (sobrecarga) | PSAT | -4 | - | - | dBm | 1 |
| Reflexión del receptor | -26 | DB | ||||
| El Los de la señal afirma | PA | -30 | - | - | dBm | |
| El Los de la señal De-afirma | Paladio | - | - | -20 | dBm | |
| LOS - histéresis | PHys | 0,5 | DB | |||
Nota:
1. BER≤5x10-5
Características eléctricas de alta velocidad del interfaz
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Transmisor | ||||||
| Oscilación entrado diferenciado | Vin (pp) | 190 | 700 | milivoltio | ||
|
El diferencial entró la pérdida de vuelta (el minuto) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Diferencial a la pérdida de vuelta común de la entrada del modo (minuto) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Unión mal hecha diferenciada de la terminación | TM | - | - | 10 | % | |
| Anchura del ojo | Guerra electrónica | - | - | 0,46 | UI | |
| Inquietud sinusoidal aplicada PK-PK | Ppj | Por IEEE 802.3bm | ||||
| Altura del ojo | Eh | - | 95 | - | milivoltio | |
| Voltaje de modo común de DC | DCv | -350 | - | 2850 | milivoltio | |
| Receptor | ||||||
| Oscilación diferenciado de la salida de datos | Vout (pp) | 300 | - | 850 | milivoltio | |
| Anchura del ojo | Guerra electrónica | 0,57 | - | - | UI | |
| Cierre vertical del ojo | Vec | - | - | 5,5 | DB | |
|
El diferencial hizo salir la pérdida de vuelta (el minuto) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Campo común a la pérdida de vuelta diferenciada de la conversión de modo (minuto) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Unión mal hecha diferenciada de la terminación | TM | - | - | 10 | % | |
| Tiempo de transición, el 20% al 80% | Tr/Tf | 12 | - | - | picosegundo | el 20%~80% |
Características eléctricas de poca velocidad del interfaz
| Parámetro | Símbolo | Mínimo. | Típico | Máximo | Unidad | Nota |
| Transmisor | ||||||
| Falta del transmisor Salida-alta | VFaultH | 2 | - | Vcc+0.3 | V | |
| Falta del transmisor Salida-baja | VFaultL | 0 | - | 0,8 | V | |
| Alto del voltaje de la neutralización del transmisor | VDisH | 2 | - | Vcc+0.3 | V | |
| Punto bajo del voltaje de la neutralización del transmisor | VDisL | 0 | - | 0,8 | V | |
| Receptor | ||||||
| El LOS hizo salir Voltaje-alto | VLOSH | 2 | - | Vcc+0.3 | V | |
| El LOS hizo salir Voltaje-bajo | VLOSL | 0 | - | 0,8 | V | |
Compatibilidad
Todos los módulos ópticos del transmisor-receptor del GTS-L13B1-40DC de Gigaopto son originarios abierto, se pueden cifrar para ser totalmente compatibles con los dispositivos de la corriente principal, refieren por favor a la forma siguiente, para más compatibilidad de los productos, no dude en para entrarnos en contacto con por favor.
| Marca/número de parte compatibles correspondientes | |||
| Marca compatible | Número de parte | Marca compatible | Número de parte |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brocado | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Para más de nuestras series del transmisor-receptor 25GBASE, refiera por favor a la forma siguiente
| P/N | Descripción | Longitud de onda | Alcance | Tipo de la fibra | Poder de TX (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | SENIOR 25G | 850nm | el 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | los 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | tarifa dual 10/25G del CSR 25G | 850nm | el 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | el 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | los 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | los 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | el 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | el 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | eLR de 25G BiDi | 1270/1330nm | los 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | eLR de 25G BiDi | 1330/1270nm | los 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | los 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | los 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | el 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | el 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | los 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | los 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | el 10km | SMF | -2~6 | <-12> | Y |
