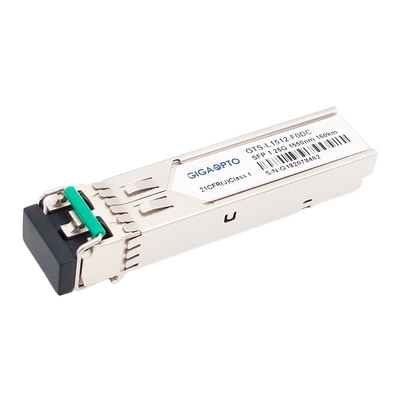

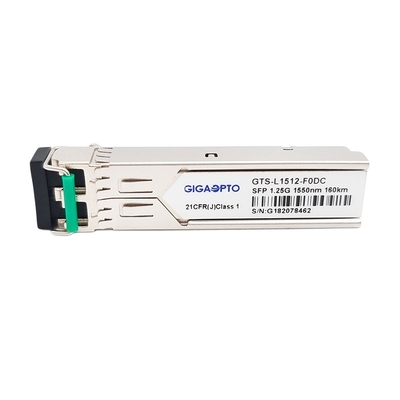

DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP

DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP
DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP

Ampliación de imagen :  DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: GIGAOPTO
Certificación: 1.25G SFP Module, 1.25G SFP Optical Transceiver, SFP 1000BASE-ZX Transceiver Module
Número de modelo: GTS-L1512-F0DC
Pago y Envío Términos:
Cantidad de orden mínima: 1 PCS
Precio: Negotiable
Detalles de empaquetado: Solo paquete, 10 o 20pcs por la bandeja, 30 o 50 o 100pcs por la caja, 400 o 600pcs por el cartón
Tiempo de entrega: 1-5 días laborables
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 100,000pcs/mes

DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP

descripción
Nombre de producto: 1000BASE-ZX SFP Factor de forma: SFP
Max Data Rate: 1.25Gbps Distancia de transmisión: el 160km
Medios: Fibra unimodal longitud de onda: 1550nm
Conector: Duplex LC RoHS obediente:
Palabras claves: módulo de 1.25G SFP, SFP 1000BASE-ZX, módulo del transmisor-receptor 1550nm
Alta luz:

Transmisor-receptor óptico de SFP del duplex

,

transmisor-receptor óptico de 1550nm SFP

,

1000BASE ZX

Módulo compatible del transmisor-receptor de Cisco 1000BASE-ZX 1550nm SMF el 160km DOM Duplex LC SFP





Descripción



El transmisor-receptor del GTS-L1512-F0DC Del GIGAOPTO es un módulo enchufable del pequeño factor de forma que proporciona 1000BASE-ZX el throghput el hasta 160km sobre fibra unimodal usando una longitud de onda de 1550nm vía un conector del LC. La supervisión óptica de Digitaces (DOM) se incorpora para permitir el acceso a los parámetros de funcionamiento en tiempo real. El transmisor-receptor consiste en cinco secciones: el conductor del LD, el amplificador limitador, el monitor de diagnóstico digital, el laser de DFB y el fotodetector de APD. La transmisión de datos el hasta 160km del módulo en fibra del solo modo 9/125um. El módulo de 1G SFP se diseña para ser obediente con el acuerdo de la Multi-fuente de SFF-8472 SFP (MSA).





Especificación



Marca compatible CISCO P/N compatible GLC-ZX-SM-160
Tipo de forma SFP Tarifa de datos 1.25Gb/s
Conector LC dual Max Distance el 160km
DOM Apoyado Medios SMF
Garantía 3 años Temperatura de funcionamiento

C-temporeros. 0 a 70°C (32 a 158°F)

Yo-temporeros. -40 a 85°C (- 40 a 185°F)

Longitud de onda de centro 1550nm Voltaje de fuente de alimentación 3.3V
Consumo de energía

<1w>

Fuente actual

<300ma>

Tipo del laser DFB Tipo del paladio APD
De potencia de salida medio 0~6dBm Sensibilidad de RX -34dBm

Ratio de la extinción

ER

>9dB Sobrecarga de RX >-8dBm
Protocolos 1000BASE Ethernet, MSA obediente



Aviso: Cuando el transmisor-receptor largo del alcance se utiliza en la transmisión corta de la distancia, hecha juego por favor con el atenuador apropiado

según la tabla.

Distancia ≤5km ≤25km ≤45km ≤65km
Atenuador 20dB 15dB 10dB 5dB





Características



  • Hasta la tasa de bits 1.25Gbps
  • transmisor del laser de 1550nm DFB y fotodetector de APD
  • el 160km con los 9/125µm SMF
  • Tipo a dos caras interfaz óptico enchufable de LC/UPC
  • huella Caliente-enchufable de SFP
  • Sola fuente de alimentación 3.3V e interfaz de la lógica de LVTTL
  • Disipación de energía baja
  • Recinto del metal, para una EMI más baja
  • Interfaz de supervisión de diagnóstico de Digitaces de la ayuda
  • Seguridad de laser internacional de la clase 1 certificada
  • Temperatura de funcionamiento del caso:

C-temporeros: 0°C~70°C

Yo-temporeros: -40°C~85°C

  • RoHS obediente
  • Obediente con SFF-8472





Uso



  • Interruptores y routeres de Gigabit Ethernet
  • Infraestructura del interruptor de canal de la fibra
  • Usos cambiados de la placa madre
  • Interfaz del router/del servidor





Compatibilidad



Los transmisores-receptores ópticos de Gigaopto son el 100% compatible con muchas marcas famosas del interruptor y no causarán daño a los dispositivos del OEM. Para asegurar la calidad y la compatibilidad de nuestros productos, cada producto se prueba cuidadosamente en el equipo correspondiente antes de la entrega a los clientes.
Para esta (1000BASE-ZX SFP 1550nm el 160km) compatibilidad, refiera por favor a la tabla de la correspondencia de P/N. Si la marca y el número de parte que usted está buscando no se enumera abajo, por favor sepamos y nos encantarán para proveer de usted más detalles.



Marca compatible Número de parte compatible Marca compatible Número de parte compatible
GIGAOPTO GTS-L1512-F0DC Enebro SFP-1GE-EZX-160
CISCO GLC-ZX-SM-160 Arista SFP-1G-EZX-160
Alcatel-Lucent SFP-GIG-ZXC Brocado E1MG-ZXC-160





Información el ordenar



P/N Descripción Velocidad Longitud de onda Alcance Tipo de la fibra Interfaz
GTS-L0812-02DC 1000BASE-SX SFP el 1250M 850nm

550m@OM2

275m@OM1

220m@FDDI

MMF Duplex LC
GTS-L1312-M2DC 1000BASE-SX SFP el 1250M 1310nm 2km@OM4 MMF Duplex LC
GTS-L1312-10DC 1000BASE-LX SFP el 1250M 1310nm 10km@SMF SMF Duplex LC
GTS-L1312-20DC 100BASE-LH SFP el 1250M 1310nm los 20km SMF Duplex LC
GTS-L1512-40DC 1000BASE-EX SFP el 1250M 1550nm los 40km SMF Duplex LC
GTS-L1312-40DC 1000BASE-EX SFP el 1250M 1310nm los 40km SMF Duplex LC
GTS-L1512-80DC 1000BASE-ZX SFP el 1250M 1550nm los 80km SMF Duplex LC
GTS-L1512-A0DC 1000BASE-EZX SFP el 1250M 1550nm el 100km SMF Duplex LC
GTS-L1512-C0DC 1000BASE-EZX SFP el 1250M 1550nm el 120km SMF Duplex LC
GTS-L1512-F0DC 1000BASE-EZX SFP el 1250M 1550nm el 160km SMF Duplex LC





Pin Definition



DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP 0





Circuito típico del uso



DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP 1





Esquema del paquete

Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)



DOM ópticos del LC del duplex del módulo 1550nm el 160km 1000BASE ZX SMF del transmisor-receptor de 1.25G SFP 2
