Datos del producto:
|
| Nombre de producto: | OC48 STM16 SR-0 SFP | Factor de forma: | SFP (Mini-GBIC) |
|---|---|---|---|
| Tarifa de datos: | 2.488Gbps | Modo de la fibra: | dos hombres y una mujer |
| Distancia: | los 300m | Componentes ópticos: | VCSEL 850nm |
| Poder puesto en marcha: | -9,5 a -3dBm | Sensibilidad: | < -18dBm=""> |
| Palabras claves: | Módulo de SFP 2.5G, OC-48 STM-16, módulo del transmisor-receptor 850nm de los 300m |

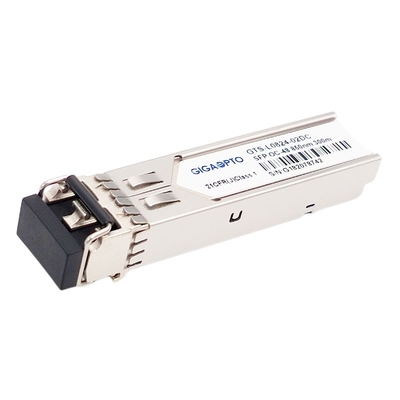

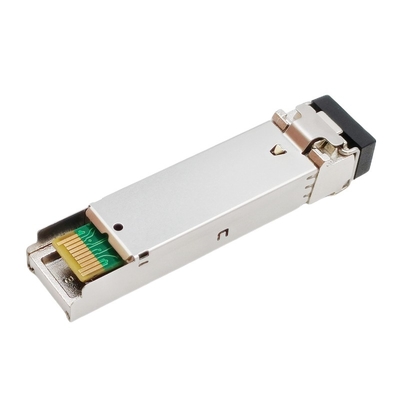

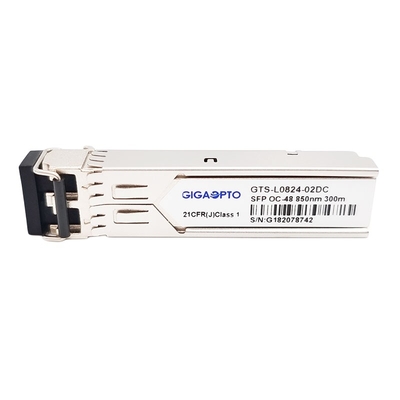

Módulo del transmisor-receptor de OC-48/STM-16 SR-0 2.5Gbps SFP 850nm MMF los 300m DOM Duplex LC
Descripción
El transmisor-receptor del muti-modo del GTS-L0824-02DC Del GIGAOPTO es un módulo enchufable factor de forma dual de la fibra 2.5Gbps del pequeño conveniente para el uso de comunicaciones óptico serial de datos 2.5Gb/s, tal como canal de la fibra del SADO STM-16 I-16/SONET OC-48 SR-1/2x. Este SFP OC48 SR-0 proporciona la producción 2.5Gb/s hasta 300 metros sobre la fibra con varios modos de funcionamiento (MMF) usando la longitud de onda 850nm vía un conector del LC.
La sección del transmisor incorpora un laser de 850nm VCSEL que sea un laser de la clase 1 obediente según IEC internacional 60825 del estándar de seguridad. La sección del receptor utiliza un fotodiodo de alta velocidad del PIN de InGaAs (paladio) y el preamplificador de la transporte-impedancia.
Este transmisor-receptor es completamente obediente con el acuerdo de la Multi-fuente de SFP (MSA) y el estándar del SENIOR de SONET OC-48.
Especificación
| Tipo de forma | SFP (Mini-GBIC) | Tarifa de datos (máxima) | 2.5Gb/s |
| Conector óptico | Duplex del LC | Distancia de transmisión | los 0.3km |
| DOM | Sí | Modo de la fibra | Fibra con varios modos de funcionamiento |
| Longitud de onda del centro | 850nm | Ambiente |
C-temporeros 0 a 70°C Yo-temporeros -40 a 85°C |
| Corriente de la fuente de alimentación | <300ma> | Voltaje de fuente de alimentación | 3.30V |
| Tipo del laser | VCSEL 850nm | Tipo del paladio | PIN |
| Poder óptico de TX | -9,5 a -3dBm | Sensibilidad de RX | < -18dBm=""> |
| ER | > 9dB | Sobrecarga de RX | > -3dBm |
| Protocolos | MSA obediente, IEC-60825 FDA | ||
Características
Uso
Información el ordenar
| P/N | Descripción | Tarifa de datos | Longitud de onda | Alcance | Medios | RX Sens. |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5Gbps | 850nm | los 300m | MMF | < -18dBm=""> |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5Gbps | 1310nmn | los 2km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | el 15km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | el 15km | SMF | < -18dBm=""> |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5Gbps | 1310nm | los 40km | SMF | < -27dBm=""> |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5Gbps | 1550nm | los 40km | SMF | < -20dBm=""> |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5Gbps | 1550nm | los 80km | SMF | < -28dBm=""> |
Pin Definition
Circuito típico del uso
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
