Datos del producto:
|
| Nombre de producto: | QSFP-40G-PLRL4 | Tasa de bits (Gb/s): | 40g |
|---|---|---|---|
| longitud de onda: | 1310nm | Medios: | SMF |
| Componente: | PUNTO DE CONGELACIÓN + PIN | Transmisión: | el 1.4km w/FEC |
| Conector: | MTP/MPO | Garantía: | 3 años |
| Punto culminante: | QSFP 40G PSM IR4 el 1.4km 1310nm | ||
| Resaltar: | Módulo óptico del transmisor-receptor de SMF,qsfp MPO,mtp del qsfp |
||

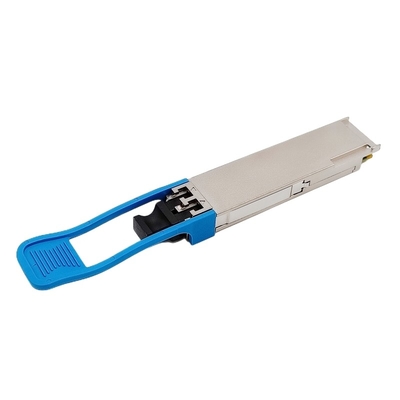

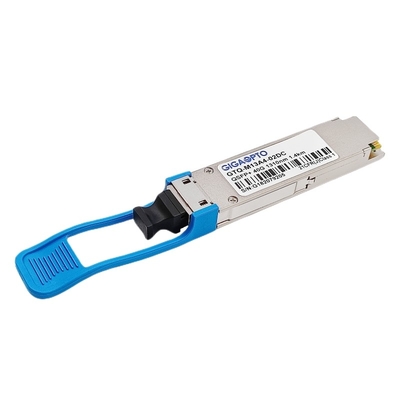

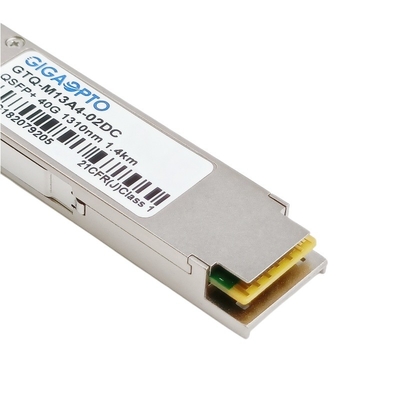

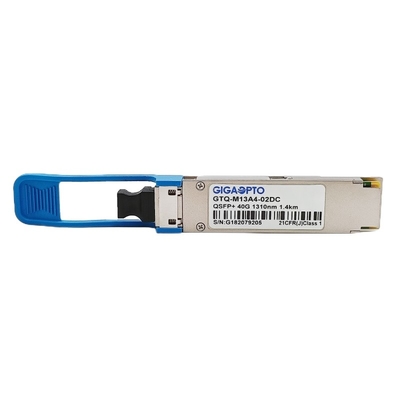

módulo de fibra óptica del transmisor-receptor de 40GbE-PSM IR4 QSFP+ (DFB+PIN, SMF, 1310nm, el 1.4km, MTP/MPO, DOM)
Descripción
El QSFP-40G-PSM IR4 que los módulos ópticos del transmisor-receptor están actuando sobre cuatro pares paralelos de fibra óptica unimodal que proporcionan cuatro carriles independientes de la comunicación óptica, cada transmisor-receptor utiliza 4 lasers que transmiten del punto de congelación de x y 4 receptores del PIN de x, actuando cada carril con las velocidades de 11,2 Gbps, dando un ancho de banda máximo agregado de 44,8 Gbps.
Se diseñan para el uso en el vínculo máximo el hasta 1.4km de Ethernet 40Gbase sobre la fibra del solo modo (SMF) usando una longitud de onda de 1310nm vía un conector MTP/MPO-12.
Este transmisor-receptor es obediente con estándar de QSFP+ MSA y de IEEE 802.3ae 10GBASE-LR/LW. Las funciones de los diagnósticos de Digitaces están también disponibles vía el interfaz de I2C, según lo especificado por el QSFP+ MSA, que permite el acceso a los parámetros de funcionamiento en tiempo real. Con estas características, este fácil instalar, transmisor-receptor intercambiable caliente es conveniente ser utilizado en diversos usos, tales como centros de datos, redes de ordenador de alto rendimiento, base de la empresa y usos de la capa de la distribución.
Todos los módulos ópticos del transmisor-receptor de Gigaopto se califican con un proceso riguroso con el equipo avanzado antes de enviar para asegurarle consiguen la óptica de alta calidad y confiable.
Especificación
| Factor de forma | QSFP+ | Tarifa de datos | 41.2Gbps (4×10.3Gbps) |
| Longitud de onda de TX | 1310nm | Max Distance | el 1.4km con FEC |
| Conector | Varón MTP/MPO-12 | Tipo de la fibra | SMF |
| Tipo del LD | Punto de congelación | Tipo del paladio | PIN |
| Poder de TX por carril | -5.5~1.5dBm | Sensibilidad de Rx por carril | <-11> |
| Powerbudget | 5dB | Ratio de la extinción | >3.5dB |
| Consumo de energía | ≤2.5W | Sobrecarga de RX | >3dBm |
| Digitaces Disgnostic | Apoyado | Gama de temperaturas | COM. |
| Anfitrión FEC | Apoyado | Garantía | 3 años |
| Ratio de error de pedazo (AZUFAIFAS) | 1E-12 | OEM/ODM | Apoyado |
| Protocolos | QSFP+ MSA, IEEE 802.3ae 10GBASE-LR/LW | ||
Características
Uso
Para más de nuestras series del transmisor-receptor 40GBASE, refiera por favor a la forma siguiente
| Número de parte | Descripción | Longitud de onda | Alcance | Tipo de la fibra | Poder de TX (dBm) | Rx Sens. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | el 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-B08A4-02DC | 40G SENIOR BiDi | 850/900nm | el 150m | MMF | -4~5 | <-11> |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | los 300m | MMF | -7.5~0 | <-11> |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | el 1.4km | SMF | -5.5~1.5 | <-11> |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | el 150m/2km | MMF/SMF | -7~4.3/-10~2.3 | <-10> |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | los 2km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | el 10km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | el 10km | SMF | -6~-1 | <-14> |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | los 20km | SMF | -4.5~2.3 | <-12> |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | los 40km | SMF | -2.7~4.5 | <-21> |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | los 2km | SMF | -6~-1 | <-14> |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | los 30km | SMF | -3.7~4.5 | <-18> |
| Nota | OEM/ODM apoyó | |||||
