Datos del producto:
|
| Empaquetado del producto: | 1x9 | Transmisión de datos: | 155Mb/s |
|---|---|---|---|
| Max Link Length: | los 2km | Longitud de onda del centro: | 850nm |
| Tipo del transmisor: | VCSEL | Conector: | SC a dos caras, ST, FC |
| Medios tipo: | Modo multi | Palabras claves: | 1x9 155Mbps 850nm los 2km, modo multi 1x9 del 155M |
| Resaltar: | transmisor-receptor óptico de 155Mbps 1x9,transmisor-receptor óptico 1x9 de los 2km,transmisor-receptor de 850nm LVPECL |
||

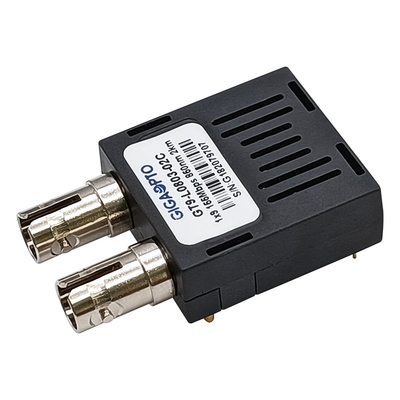

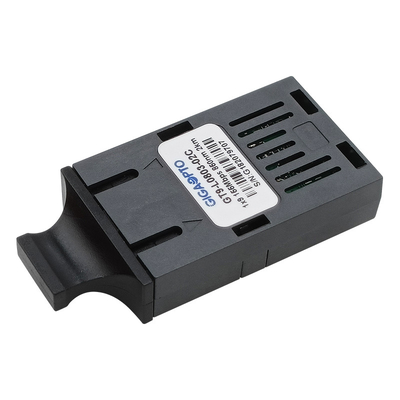

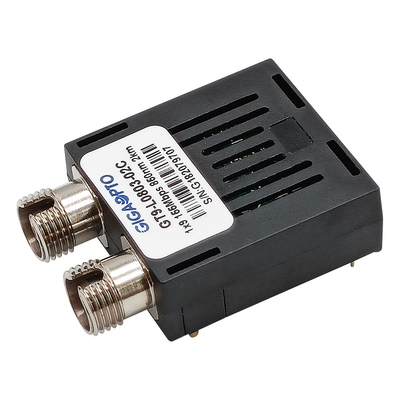

módulo 850nm MMF los 2km SC/ST/FC a dos caras LVPECL/PECL del transmisor-receptor de 155Mbps 1x9
Descripción
Los transmisores-receptores con varios modos de funcionamiento de la serie del GT9-L0803-02x Del GIGAOPTO son energía baja, módulos del alto rendimiento para las comunicaciones de datos ópticas a dos caras tales como SONET OC-3/SADO STM-1 y Ethernet rápida. Este módulo del transmisor-receptor de la serie 1x9 proporciona distancia de transmisión de los 2km sobre fibra con varios modos de funcionamiento en una longitud de onda nominal de 850nm. El módulo integra dos circuitos para recibir y transmitiendo, adopta el paquete 1×9, utiliza la sola fuente de alimentación de +3.3V/+5V.
La sección del transmisor utiliza un laser múltiple del pozo VCSEL del quántum y es un laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825. El receptor que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC. Un interfaz de la lógica de PECL simplifica el interfaz al conjunto de circuitos externo.
Especificación
| Factor de forma | 1x9 | Velocidad | 155 Mb/s |
| Conector | SC a dos caras, FC, ST | Distancia de transmisión | los 2km |
| Diagnósticos de Digitaces | No apoyado | Tipo de cable | MMF |
| Garantía | 3 años | Temperatura de funcionamiento |
Anuncio publicitario 0 a 70°C (32 a 158°F) |
| Longitud de onda | 850nm | Voltaje de fuente | 3.3V o 5.0V |
| Condiciones que sueldan | < 260=""> | Fuente actual | 250mA |
| Componentes ópticos | VCSEL | Fotodetector | PIN |
| Transmisor de potencia de salida | -10 ~ dBm -3 | RX Sens. | <-30dbm> |
| Ratio de la extinción | >10dB | Energía entrada óptica | >-3dBm |
| Protocolos | ITU-T G.957 | ||
Características
Uso
Información el ordenar
| Número de parte | Descripción |
| GT9-L0803-02C | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02CF | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02CT | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02I | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02IF | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02IT | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02C3 | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02CF3 | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02CT3 | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02I3 | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 3.3V, - 40 a 85°C |
| GT9-L0803-02IF3 | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 3.3V, - 40 a 85°C |
| GT9-L0803-02IT3 | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 3.3V, -40 a 85°C |
| GT9-L0803-02C5 | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 5V, 0 a 70°C |
| GT9-L0803-02CF5 | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 5V, 0 a 70°C |
| GT9-L0803-02CT5 | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 5V, 0 a 70°C |
| GT9-L0803-02I5 | módulo del transmisor-receptor 1x9, 155Mbps, SC, modo multi 850nm los 2km, 5V, -40 a 85°C |
| GT9-L0803-02IF5 | módulo del transmisor-receptor 1x9, 155Mbps, FC, modo multi 850nm los 2km, 5V, -40 a 85°C |
| GT9-L0803-02IT5 | módulo del transmisor-receptor 1x9, 155Mbps, ST, modo multi 850nm los 2km, 5V, -40 a 85°C |
