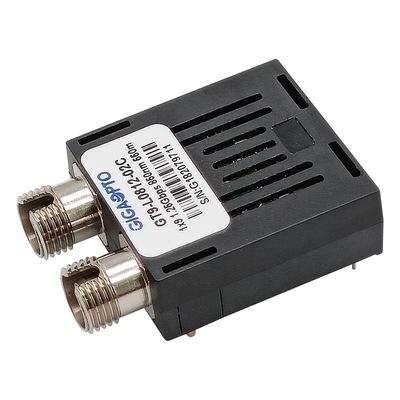

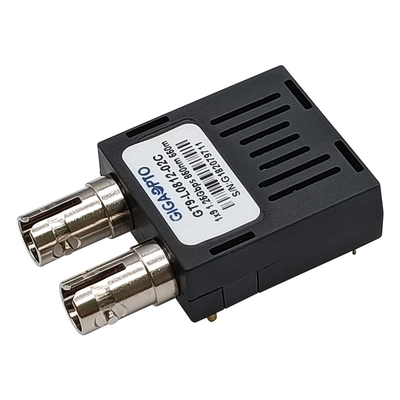

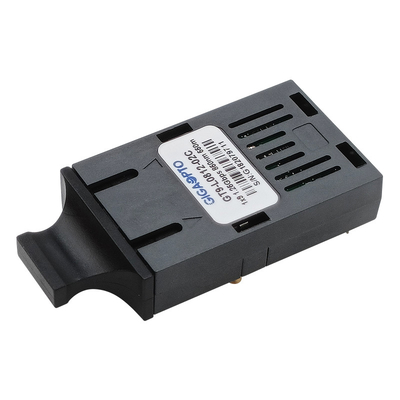

Datos del producto:
|
| Tipo de forma: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | LOS 0.55KM | Longitud de onda del centro: | 850nm |
| Componentes ópticos: | VCSEL 850nm | Conector: | SC a dos caras, ST, FC |
| Modo de la fibra: | Con varios modos de funcionamiento | Palabras claves: | 1x9 1.25Gbps 850nm los 550m, 1x9 transmisor-receptor óptico, 1.25G 1x9 con varios modos de funcionam |
ST FC 850nm MMF los 550m LVPECL PECL del SC del duplex del módulo del transmisor-receptor de 1.25Gbps 1x9
Descripción
El transmisor-receptor con varios modos de funcionamiento de la serie del GT9-L0812-02x Del GIGAOPTO es una energía baja, módulo del alto rendimiento para las comunicaciones de datos ópticas seriales bidireccionales tal canal de Gigabit Ethernet y de la fibra. Los transmisores-receptores 1x9 apoyan el índice de datos máximo de 1.25Gb/s, diseñado para la fibra con varios modos de funcionamiento y actúan en una longitud de onda nominal de 850nm con una distancia de transmisión máxima de los 550m.
El transmisor-receptor 1x9 consiste en tres secciones: los sub-ensambles parciales ópticos del transmisor y del receptor, un sub-ensamble parcial eléctrico, y la vivienda del paquete que incorpora receptáculo de un conector a dos caras del SC o del ST o de FC.
Especificación
| Empaquetado del producto | 1x9 | Los datos máximos valoran (los Gbps) | 1.25Gb/s |
| Conector óptico | SC a dos caras, FC, ST | Alcance | los 550m |
| DDM/DOM | No | Medios | Fibra con varios modos de funcionamiento |
| Longitud de onda de centro | 850nm | Temperatura | 0 a 70°C (32 a 158°F) |
| Temperatura que suelda | <260> | Voltaje de fuente de alimentación | 3.3V o 5V |
| Tipo del laser | VCSEL | Tipo del paladio | PIN |
| Poder del transmisor | -9 ~ dBm -3 | Sensibilidad | <-18dbm> |
| ER | >9dB | Sobrecarga | >-3dBm |
| Protocolos | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Características
Uso
Información el ordenar
| Número de parte | Descripción |
| GT9-L0812-02C | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CF | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CT | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02I | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IF | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IT | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02C3 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CF3 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CT3 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02I3 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IF3 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IT3 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 3.3V, -40 a 85°C |
| GT9-L0812-02C5 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 5V, 0 a 70°C |
| GT9-L0812-02CF5 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 5V, 0 a 70°C |
| GT9-L0812-02CT5 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 5V, 0 a 70°C |
| GT9-L0812-02I5 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, modo multi 850nm los 550m, 5V, -40 a 85°C |
| GT9-L0812-02IF5 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, modo multi 850nm los 550m, 5V, -40 a 85°C |
| GT9-L0812-02IT5 |
módulo del transmisor-receptor 1x9, 1.25Gbps, ST, modo multi 850nm los 550m, 5V, -40 a 85°C |
Definición del Pin
Circuito típico del uso
Nota 1: Voltaje de funcionamiento: 3.3V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
