Datos del producto:
|
| Factor de forma: | 1x9 | Transmisión de datos: | 1.25Gbps |
|---|---|---|---|
| Alcance: | el 10km | longitud de onda: | 1310nm |
| Transmisor: | Punto de congelación | Conector: | SC a dos caras, ST, FC |
| Medios: | Fibra del solo modo | Palabras claves: | 1x9 1.25Gbps 1310nm, transmisor-receptor óptico de 1x9 el 10km, solo modo 1.25G |
| Resaltar: | solo módulo óptico del transmisor-receptor de la fibra 1x9,transmisor-receptor óptico de 1.25Gbps 1x9,módulo SMF del 10km |
||

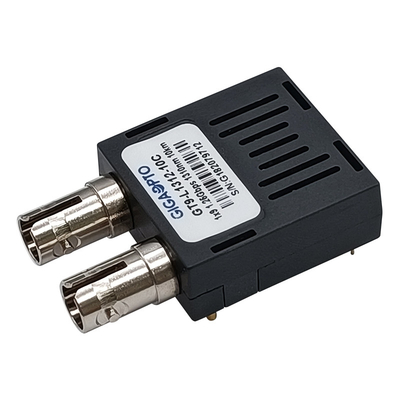

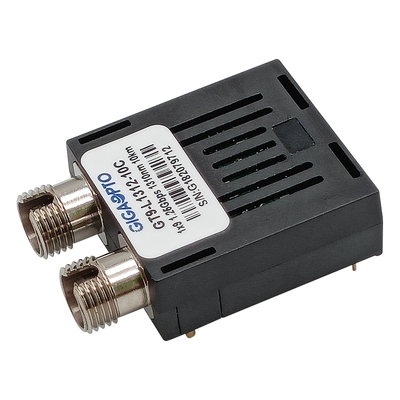

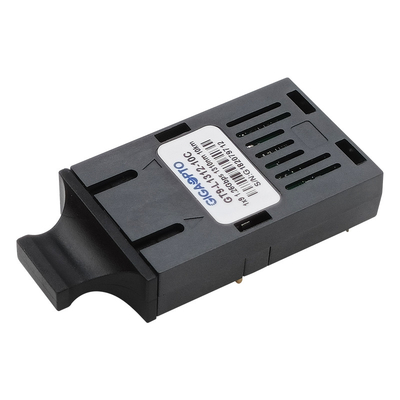

módulo a dos caras del transmisor-receptor de 1x9 1.25Gbps SMF el 10km 1310nm SC/ST/FC LVPECL PECL
Descripción
Los transmisores-receptores de la serie del GT9-L1312-10x Del GIGAOPTO son módulo del alto rendimiento para Gigabit Ethernet y comunicaciones de la fibra de Channe de la fibra solas usando el transmisor 1310nm. Esta serie de los transmisores-receptores ópticos 1×9 proporciona una distancia de transmisión del 10km sobre fibra del solo modo en una longitud de onda nominal de 1310nm. El módulo del transmisor-receptor utiliza una sección del transmisor del laser del punto de congelación 1310nm y de un circuito del conductor que convierta datos de PECL a la señal ligera. El receptor utiliza un fotodiodo de alta velocidad del PIN que convierte la señal ligera en una corriente eléctrica que se amplifique y se regenere en datos compatibles de PECL. Un interfaz de la lógica de PECL simplifica el interfaz al conjunto de circuitos externo.
Este transmisor-receptor del solo modo es producto del laser de la clase 1 obediente según IEC internacional 60825 del estándar de seguridad.
Especificación
| Factor de forma | 1x9 | Tasa de bits | 1250Mb/s |
| Conector | SC a dos caras, FC, ST | Alcance | el 10km |
| DDM | No | Medios | Solo modo |
| Garantía | 3 años | Temperatura comercial | 0 a 70°C (32 a 158°F) |
| Longitud de onda | 1310nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Temperatura que suelda | <260> | Temperatura de almacenamiento | -40 a 85°C |
| Tipo del transmisor | Punto de congelación | Tipo del paladio | PIN |
| Poder del transmisor | -9 a -3dBm | Sensibilidad | <-20dbm> |
| Ratio de la extinción | >9dB | Sobrecarga de RX | >-3dBm |
| Protocolos | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Características
Uso
Información el ordenar
| Número de parte | Descripción |
| GT9-L1312-10C | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 3.3V/5V, 0 a 70°C |
| GT9-L1312-10CF | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 3.3V/5V, 0 a 70°C |
| GT9-L1312-10CT | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 3.3V/5V, 0 a 70°C |
| GT9-L1312-10I | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 3.3V/5V, -40 a 85°C |
| GT9-L1312-10IF | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 3.3V/5V, -40 a 85°C |
| GT9-L1312-10IT | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 3.3V/5V, -40 a 85°C |
| GT9-L1312-10C3 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 3.3V, 0 a 70°C |
| GT9-L1312-10CF3 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 3.3V, 0 a 70°C |
| GT9-L1312-10CT3 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 3.3V, 0 a 70°C |
| GT9-L1312-10I3 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 3.3V, - 40 a 85°C |
| GT9-L1312-10IF3 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 3.3V, - 40 a 85°C |
| GT9-L1312-10IT3 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 3.3V, -40 a 85°C |
| GT9-L1312-10C5 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 5V, 0 a 70°C |
| GT9-L1312-10CF5 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 5V, 0 a 70°C |
| GT9-L1312-10CT5 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 5V, 0 a 70°C |
| GT9-L1312-10I5 | módulo del transmisor-receptor 1x9, 1.25Gbps, SC, solo modo 1310nm el 10km, 5V, -40 a 85°C |
| GT9-L1312-10IF5 | módulo del transmisor-receptor 1x9, 1.25Gbps, FC, solo modo 1310nm el 10km, 5V, -40 a 85°C |
| GT9-L1312-10IT5 | módulo del transmisor-receptor 1x9, 1.25Gbps, ST, solo modo 1310nm el 10km, 5V, -40 a 85°C |
