Datos del producto:
|
| Tipo de forma: | 1x9 CWDM | Max Data Rate: | 155Mb/s |
|---|---|---|---|
| Longitud de cable: | los 20km | Longitud de onda de centro: | 1270nm a 1610nm |
| Tipo del LD: | DFB | Interfaz: | SC a dos caras, ST, FC |
| Medios: | Solo modo | Palabras claves: | 1x9 155Mbps CWDM, transmisor-receptor óptico de los 20km, 1270nm a 1610nm CWDM |
| Resaltar: | módulo del transmisor-receptor de 1x9 SMF,módulo del transmisor-receptor de 1610nm SMF,transmisor-receptor de los 20km |
||

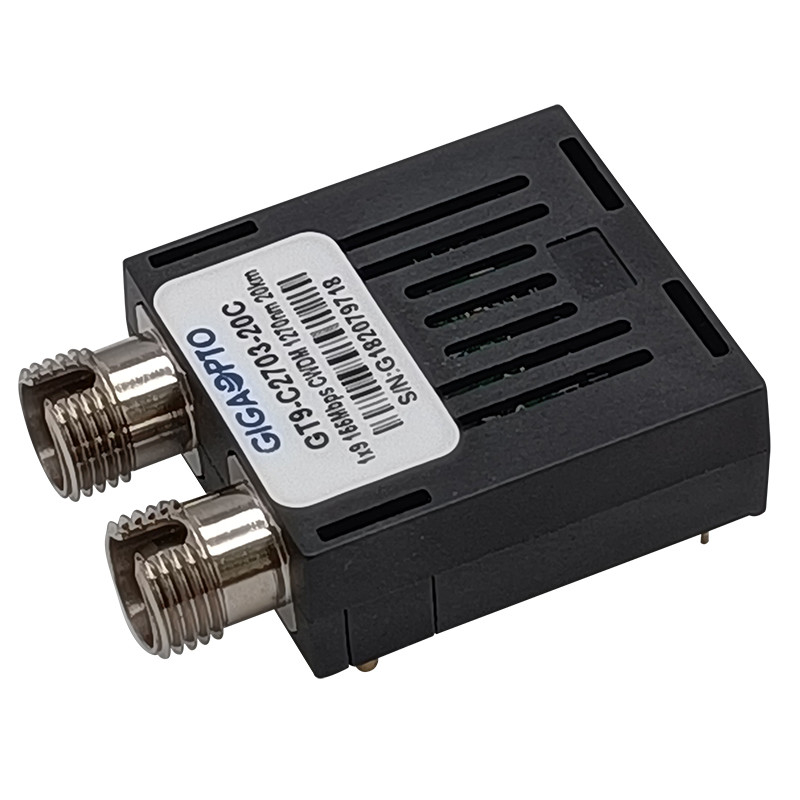

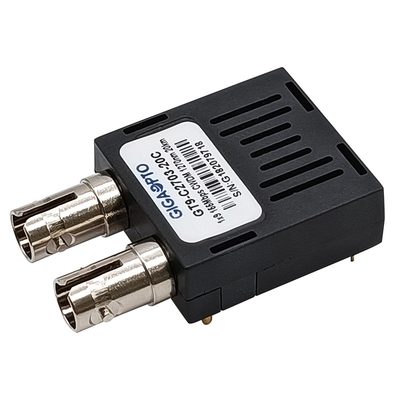

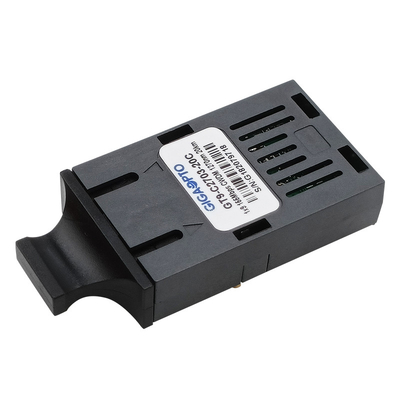

155Mbps 1x9 CWDM 1270nm al duplex SC/ST/FC LVPECL PECL del módulo del transmisor-receptor de 1610nm SMF los 20km
Descripción
Los transmisores-receptores unimodales de la serie del GT9-Cxx03-20x Del GIGAOPTO son alto rendimiento, módulos rentables de CWDM obedientes con Gigabit Ethernet y estándar de IEEE-802.3. Las series del transmisor-receptor se diseñan para Ethernet rápida y el uso del SADO STM-1/SONET OC-3 que requiere tarifa de datos debajo de 155Mb/s.
El transmisor-receptor de 1x9 CWDM proporciona de gran capacidad, soluciones de la comunicación del ancho de banda alto-bis para las redes ópticas multiplexadas. Hay dieciocho longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm, cada paso 20nm. El transmisor utiliza un laser altamente confiable de CWDM DFB y el receptor utiliza un fotodiodo eficiente del PIN de InGaAs. El transmisor-receptor tiene inmunidad y confiabilidad excelentes.
Especificación
| Paquete | 1x9 CWDM | Transmisión de datos | 155Mbps |
| Conector óptico | SC a dos caras, FC, ST | Distancia | los 20km |
| DDM | No | Tipo de cable | Solo modo (SMF) |
| Garantía | 3 años | Temperatura comercial | 0 a 70°C (32 a 158°F) |
| Longitud de onda del centro | 1270nm a 1610nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Temperatura que suelda | <260> | Temperatura de almacenamiento | -40 a 85°C (- 40 a 185°F) |
| Componentes ópticos | DFB | Tipo del receptor | PIN |
| De potencia de salida medio | -5 a 0dBm | Receptor Sens. | <-34dbm> |
| Ratio de la extinción | >9dB | Sobrecarga de RX | >-3dBm |
| Protocolos | IEEE802.3z, RoHS | ||
Características
Uso
Información el ordenar
| Número de parte | TX (xx=) | Conec. | Voltaje | Temporeros. | Descripción |
| GT9-Cxx03-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor comercial 3.3V/5V |
| GT9-Cxx03-20I | SC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx03-20C3 | SC | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx03-20I3 | SC | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx03-20C5 | SC | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor comercial 5V | |
| GT9-Cxx03-20I5 | SC | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, SC, transmisor-receptor industrial 5V | |
| GT9-Cxx03-20CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx03-20IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx03-20CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx03-20IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx03-20CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor comercial 5V | |
| GT9-Cxx03-20IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, FC, transmisor-receptor industrial 5V | |
| GT9-Cxx03-20CT | ST | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx03-20IT | ST | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx03-20CT3 | ST | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor comercial 3.3V | |
| GT9-Cxx03-20IT3 | ST | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor industrial 3.3V | |
| GT9-Cxx03-20CT5 | ST | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor comercial 5V | |
| GT9-Cxx03-20IT5 | ST | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, los 20km, SMF, ST, transmisor-receptor industrial 5V |
