Datos del producto:
|
| Empaquetado del producto: | 1x9 CWDM | Tarifa de datos: | 1.25Gb/s |
|---|---|---|---|
| Alcance: | los 20km | longitud de onda: | 1270nm a 1610nm |
| Tipo del transmisor: | DFB | Tipo del conector: | SC a dos caras, ST, FC |
| Modo de la fibra: | Solo modo | Palabras claves: | 1x9 1.25Gbps CWDM, 1.25G 1270nm a 1610nm los 20km |
| Resaltar: | Transmisor-receptor de CWDM 1x9,transmisor-receptor de 1.25Gbps 1x9,Módulo del transmisor-receptor de PECL LVPECL |
||

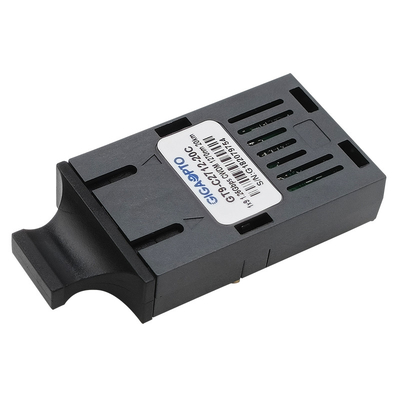

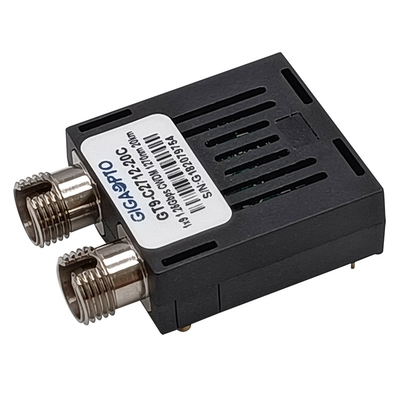

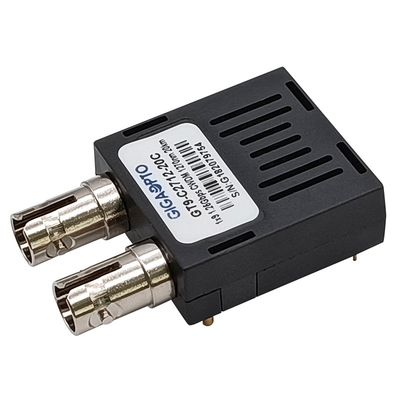

1.25Gbps 1x9 CWDM 1270nm al módulo a dos caras del transmisor-receptor de 1610nm SMF los 20km SC/ST/FC LVPECL PECL
Descripción
Los transmisores-receptores unimodales de la serie del GT9-Cxx12-20x Del GIGAOPTO son la energía baja, módulos del alto rendimiento CWDM para las comunicaciones de datos ópticas a dos caras tales como Gigabit Ethernet y canal de la fibra. Hay dieciocho longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm, cada paso 20nm. La sección del transmisor utiliza un laser múltiple del WDM DFB del pozo del quántum, que es un laser de la clase 1 de acuerdo con el estándar de seguridad internacional IEC-60825. El receptor que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC. Un interfaz de la lógica de PECL simplifica el interfaz al conjunto de circuitos externo.
Especificación
| Tipo de forma | 1x9 | Tasa de transferencia de los datos | 1250Mbps |
| Conector óptico | SC a dos caras, FC, ST | Distancia | los 20km |
| Diagnósticos de Digitaces | No | Medios tipo | Solo modo (SMF) |
| Garantía | 3 años | Temperatura ambiente |
Anuncio publicitario 0 a 70°C -40 industrial a 85°C |
| Longitud de onda de centro | 1270nm a 1610nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Temperatura que suelda | <260> | Actual | 280mA |
| Transmisor | Laser de DFB | Tipo del receptor | PIN |
| De potencia de salida óptico | -5 a 0dBm | Sensibilidad | <-24dbm> |
| Ratio de la extinción | >9dB | Saturación | >-3dBm |
| Protocolos | ITU G.957, IEEE 802.3ah-2004 | ||
Características
Uso
Información el ordenar
| Número de parte | TX (xx=) | Conec. | Voltaje | Temporeros. | Descripción |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor comercial 3.3V/5V |
| GT9-Cxx12-20I | SC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-20C3 | SC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-20I3 | SC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-20C5 | SC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor comercial 5V | |
| GT9-Cxx12-20I5 | SC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, SC, transmisor-receptor industrial 5V | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor comercial 5V | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, FC, transmisor-receptor industrial 5V | |
| GT9-Cxx12-20CT | ST | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx12-20IT | ST | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-20CT3 | ST | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-20IT3 | ST | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-20CT5 | ST | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor comercial 5V | |
| GT9-Cxx12-20IT5 | ST | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 20km, SMF, ST, transmisor-receptor industrial 5V |
