Datos del producto:
|
| Factor de forma: | 1x9 CWDM | Transmisión de datos: | 2.5Gb/s |
|---|---|---|---|
| Max Cable Distance: | los 40km | Longitud de onda del centro: | 1270nm a 1610nm |
| Tipo de laser: | DFB | Interfaz: | SC a dos caras, ST, FC |
| Usos: | canal de la fibra 2x, interconexión del equipo del SADO STM-16/SONET OC-48 | Palabras claves: | módulo de 1x9 2.5Gbps CWDM, transmisor-receptor óptico de 2.5G los 40km |
| Resaltar: | transmisor-receptor 1x9 de los 40km,Transmisor-receptor de CWDM 1x9,módulo del transmisor-receptor de los 40km SMF |
||

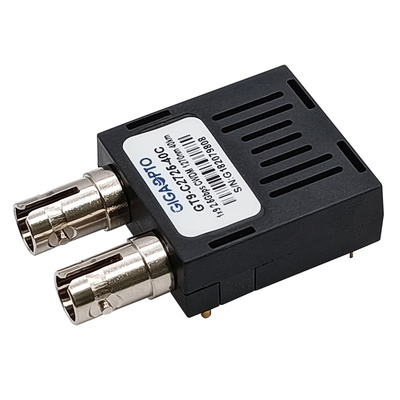

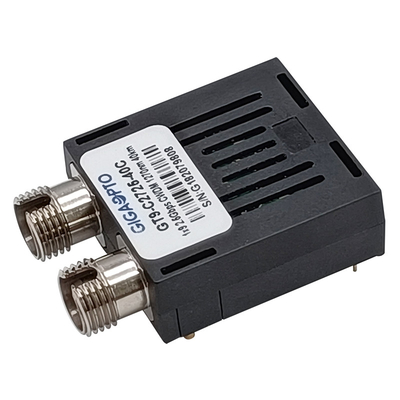

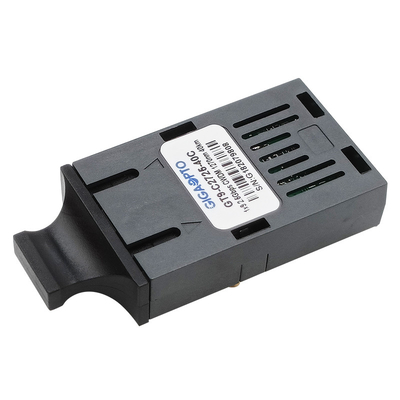

módulo SMF 1270nm del transmisor-receptor de 2.5Gbps 1x9 CWDM a 1610nm los 40km SC/ST/FC a dos caras LVPECL PECL
Descripción
Los transmisores-receptores unimodales de la serie del GT9-Cxx25-40x Del GIGAOPTO son alto rendimiento y tarifas de datos favorables del transmisor-receptor óptico rentable de CWDM 1×9 hasta 2.5Gbps. Los módulos de CWDM se diseñan para SADO STM-16 y SONET OC-48 CWDM de largo para alcanzar el uso. Hay 18 longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm. El espaciamiento de canal 20nm permite la operación sin enfriar del laser. El receptor que la sección utiliza un preamplificador integrado del detector de InGaAs montó en un jefe óptico y un poste-amplificador limitador IC. Un interfaz de la lógica de PECL simplifica el interfaz al conjunto de circuitos externo.
Especificación
| Paquete del producto | CWDM 1×9 | Tasa de transferencia de los datos (Gbps) | 2.5Gbps |
| Conector óptico | SC dual, FC, ST | Alcance máximo | los 40km |
| Diagnósticos de Digitaces | No apoyado | Tipo de cable | Fibra del solo modo |
| Garantía | 3 años | Temperatura de funcionamiento comercial | 0 a 70°C (32 a 158°F) |
| Longitud de onda del centro | 1270nm a 1610nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Tipo del LD | DFB | Tipo del paladio | PIN |
| De potencia de salida óptico | -2 ~ dBm 3 | Sensibilidad | <-20dbm> |
| ER | >8.2dB | Saturación | >-3dBm |
| Protocolos | ITU-T G.957, STM-16, RoHS | ||
Características
Uso
Información el ordenar
| Número de parte | TX (xx=) | Conec. | Voltaje | Temporeros. | Descripción |
| GT9-Cxx25-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor comercial 3.3V/5V |
| GT9-Cxx25-40I | SC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx25-40C3 | SC | 3.3V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx25-40I3 | SC | 3.3V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx25-40C5 | SC | 5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor comercial 5V | |
| GT9-Cxx25-40I5 | SC | 5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, SC, transmisor-receptor industrial 5V | |
| GT9-Cxx25-40CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx25-40IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx25-40CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx25-40IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx25-40CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor comercial 5V | |
| GT9-Cxx25-40IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, FC, transmisor-receptor industrial 5V | |
| GT9-Cxx25-40CT | ST | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx25-40IT | ST | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx25-40CT3 | ST | 3.3V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor comercial 3.3V | |
| GT9-Cxx25-40IT3 | ST | 3.3V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor industrial 3.3V | |
| GT9-Cxx25-40CT5 | ST | 5V | 0 a 70°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor comercial 5V | |
| GT9-Cxx25-40IT5 | ST | 5V | -40 a 85°C | 1x9 CWDM, 2.5Gbps, los 40km, SMF, ST, transmisor-receptor industrial 5V |
