Datos del producto:
|
| Paquete del producto: | 1x9 BiDi | Tasa de transferencia de los datos: | 155Mbps |
|---|---|---|---|
| Max Cable Distance: | los 20km | Longitud de onda del centro: | 1310nm-TX/1550nm-RX |
| Tipo del laser: | Punto de congelación | Conector: | SC, ST, FC |
| Tipo de la fibra: | Fibra del solo modo | Palabras claves: | 1x9 BiDi 155Mbps, módulo óptico de T1310 R1550 BiDi |
| Resaltar: | transmisor-receptor 1x9 de los 20km,transmisor-receptor de 155Mbps 1x9,Solo transmisor-receptor de la fibra de RX1550nm |
||

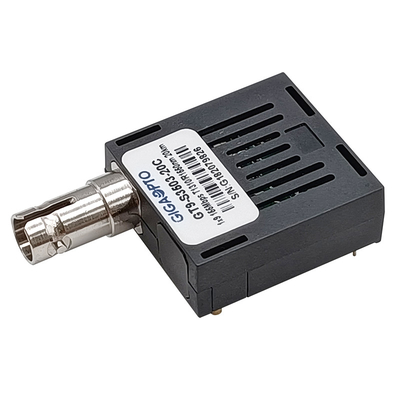

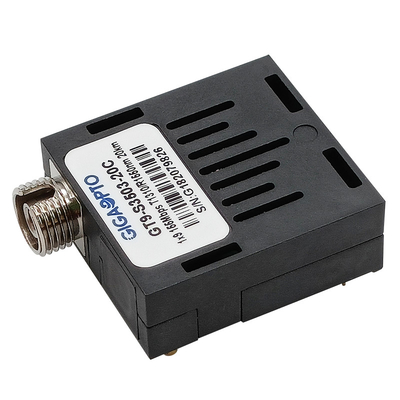

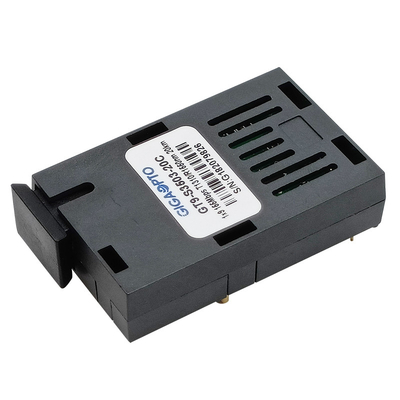

solo SC/ST/FC LVPECL PECL módulo del transmisor-receptorde 1x9 BIDI 155Mbps 1310nm-TX/1550nm-RX SMF 20kilómetro
Descripción
Los módulos bidireccionales del transmisor-receptor 1×9 de la serie del GT9-S3503-20x Del GIGAOPTO (BiDi) apoyan 155Mbps y distancia de transmisión de los 20km con el mentiroso del solo modo (SMF). El módulo óptico del transmisor-receptor de la fibra dual del nivel de 155Mbps PECL se diseña para los usos de comunicación de la fibra tales como Ethernet rápida 100Base-BX, SDHSTM-1, SONET OC-3 y cajero automático.
El módulo integra dos circuitos para recibir y el transmitir, utiliza la sola fuente de alimentación de +3.3V/+5V. El nivel de interfaz es compatible con los niveles estándar de PECL. El transmisor incorpora un laser altamente confiable del punto de congelación 1310nm y un circuito del conductor que convierta datos de PECL a la señal ligera. El receptor incorpora un fotodiodo eficiente del PIN de 1550nm InGaAs/INP que convierte la señal ligera en una corriente eléctrica que se amplifique y se regenere en datos compatibles de PECL.
Especificación
| Empaquetado del producto | BiDi 1x9 | Velocidad | 155Mb/s |
| Tipo del conector | Solo SC, FC, ST | Longitud de vínculo | los 20km |
| DDM | No | Modo de la fibra | Solo modo |
| Garantía | 3 años | Ambiente comercial | 0 a 70°C |
| Longitud de onda de centro | TX-1310nm RX-1550nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Humedad relativa de funcionamiento | <95> | Fuente actual | 300mA |
| Tipo del laser | Punto de congelación | Tipo del paladio | PIN |
| Poder del transmisor | -15 ~ -8dBm | Sensibilidad del receptor | <-28dbm> |
| ER | >9dB | Saturación | >-5dBm |
| Protocolos | IEC-60825 FDA, ITU-T G.957 | ||
Características
A: 1550nmFP Tx/1310nmRx
Uso
Información el ordenar
| Número de parte | Descripción |
| GT9-S3503-20C | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3503-20CF | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3503-20CT | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3503-20I | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3503-20IF | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3503-20IT | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3503-20C3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3503-20CF3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3503-20CT3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3503-20I3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V, - 40 a 85°C |
| GT9-S3503-20IF3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V, - 40 a 85°C |
| GT9-S3503-20IT3 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V, -40 a 85°C |
| GT9-S3503-20C5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3503-20CF5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3503-20CT5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3503-20I5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 5V, -40 a 85°C |
| GT9-S3503-20IF5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 5V, -40 a 85°C |
| GT9-S3503-20IT5 | módulo del transmisor-receptor 1x9, el 155M BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 5V, -40 a 85°C |
