Datos del producto:
|
| Factor de forma: | 1x9 | Tarifa de datos (Gbps): | 1.25Gbps |
|---|---|---|---|
| Longitud de cable: | los 20km | longitud de onda: | TX1310nm/RX1550nm |
| Tipo del transmisor: | Punto de congelación | Conector: | SC a dos caras, ST, FC |
| Tipo de la fibra: | Fibra del solo modo | Palabras claves: | 1x9 1.25Gbps BiDi, los 20km TX1310nm/RX1550nm |
| Resaltar: | Transmisor-receptor óptico de RX1550nm 1x9,Transmisor-receptor óptico de BIDI 1x9,Transmisor-receptor los 20km de SMF |
||

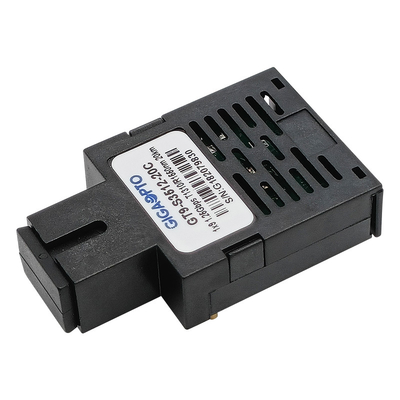

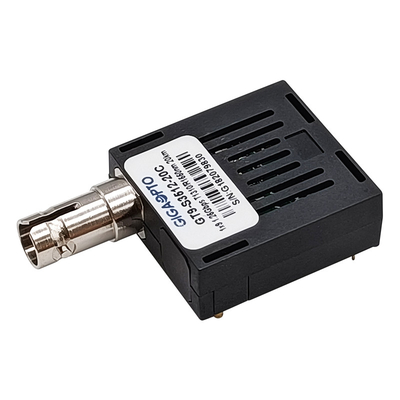

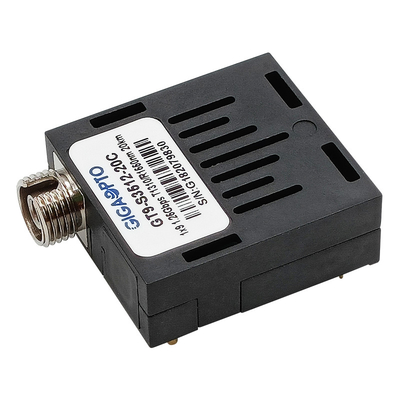

módulo solo SC/ST/FC LVPECL PECL del transmisor-receptor de 1x9 BIDI 1.25Gbps los 20km TX1310nm/RX1550nm SMF
Descripción
Los transmisores-receptores ópticos bidireccionales 1×9 de la serie del GT9-S3512-20x Del GIGAOPTO son módulos de alto rendimiento y rentables del solo modo para los usos de comunicación óptica seriales que requieren índices de datos de 1.25Gbps. Son convenientes para Gigabit Ethernet y los usos del canal de la fibra 1x. El transmisor-receptor 1×9 apoya 1.25Gbps y distancia de transmisión de los hasta 20km con SMF usando el transmisor 1310nm y el receptor 1550nm vía receptáculo de un conector a una cara del SC o del ST o de FC.
El transmisor-receptor se debe actuar dentro de los límites especificados de la temperatura y del voltaje. Los puertos ópticos del módulo serán terminados con un conector óptico o con un enchufe del polvo.
Especificación
| Empaquetado del producto | BiDi 1x9 | Tarifa de datos (Mbps) | 1250Mbps |
| Conector | Solo SC, ST, o FC | Distancia | los 20km |
| DDM/DOM | No | Medios | SMF |
| Garantía | 3 años | Gama de temperaturas | 0 a 70°C (32 a 158°F) |
| Longitud de onda | 1310nm-TX/1550nm-RX | Voltaje de fuente | 3.3V o 5V |
| Temperatura de almacenamiento | -40 a 85°C | Icc | 300mA |
| Tipo del transmisor | Punto de congelación | Tipo del receptor | PIN |
| Poder puesto en marcha | -9 ~ -3dBm | RX SENS. | < -22dBm=""> |
| Ratio de la extinción | >9dB | Saturación | >-3dBm |
| Protocolos | Bellcore GR-253-CORE, ITU-T G.957 | ||
Características
A: 1550nm DFB TX/1310nm PIN Rx
Uso
Información el ordenar
| Número de parte | Descripción |
| GT9-S3512-20C | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3512-20CF | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3512-20CT | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V/5V, 0 a 70°C |
| GT9-S3512-20I | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3512-20IF | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3512-20IT | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V/5V, -40 a 85°C |
| GT9-S3512-20C3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3512-20CF3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3512-20CT3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V, 0 a 70°C |
| GT9-S3512-20I3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 3.3V, - 40 a 85°C |
| GT9-S3512-20IF3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 3.3V, - 40 a 85°C |
| GT9-S3512-20IT3 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 3.3V, -40 a 85°C |
| GT9-S3512-20C5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3512-20CF5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3512-20CT5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 5V, 0 a 70°C |
| GT9-S3512-20I5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, los 20km, 5V, -40 a 85°C |
| GT9-S3512-20IF5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, los 20km, 5V, -40 a 85°C |
| GT9-S3512-20IT5 | módulo del transmisor-receptor 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, los 20km, 5V, -40 a 85°C |
Esquema del paquete (unidad: milímetro)
El lado del receptáculo del SC hizo salir
Salida media del receptáculo del SC (PN más M para la salida media)
El lado del receptáculo de FC hizo salir
El lado del receptáculo del ST hizo salir
