Datos del producto:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Resaltar: | módulo del transmisor-receptor de la fibra 10Gbps,módulo del transmisor-receptor de la fibra 1490nm,DOM Bidirectional Fiber Transceiver |
||

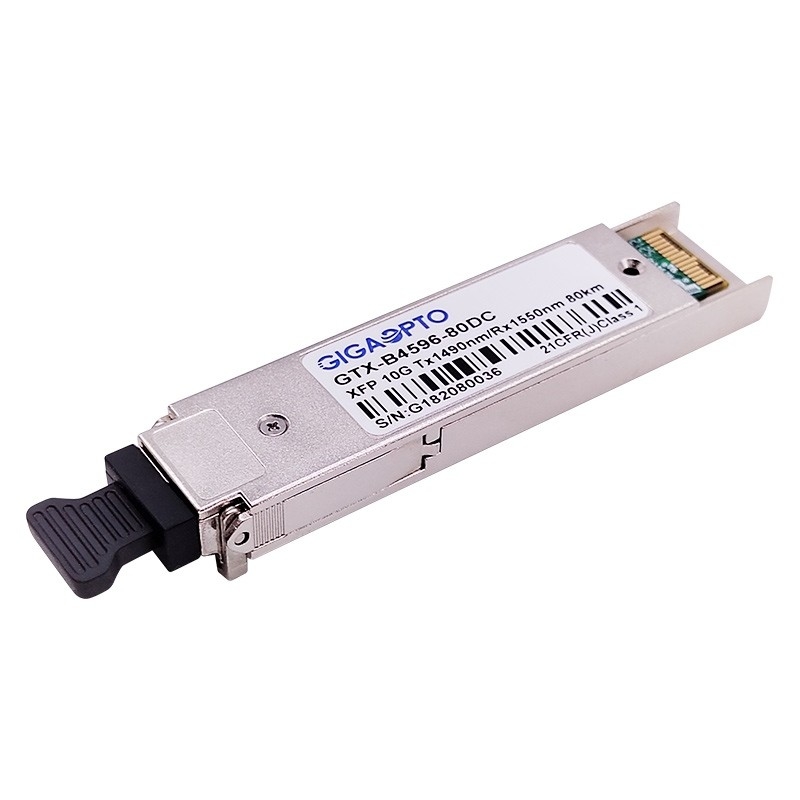

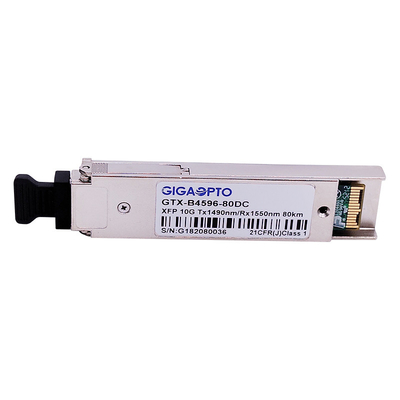

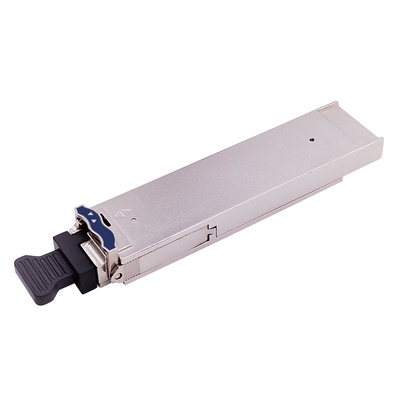

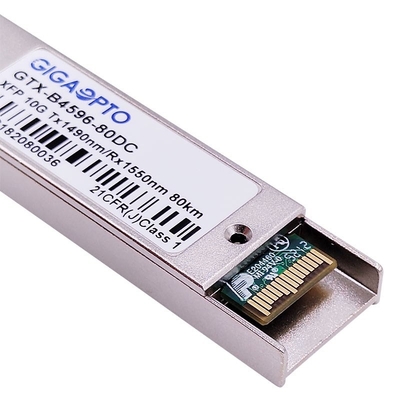

10Gbps DOM bidireccionales del módulo 1490nm/1550nm los 80km de la fibra del transmisor-receptor del ZR del WDM XFP
Descripción
Este ZR compatible del WDM XFP de Cisco es pequeño transmisor-receptor enchufable del módulo del factor de forma 10Gigabit (XFP), actuando sobre el cable óptico unimodal de la fibra de la sola fibra (SMF). Transmisión máxima los hasta 80km sobre fibra del solo modo del soporte con el conector a una cara del LC.
Este transmisor-receptor del ZR del WDM XFP utiliza el transmisor de calidad superior del laser de DFB que actúa en una longitud de onda nominal de 1490nm, y un receptor del fotodetector de 1550nm APD. Todos los módulos satisfacen requisitos de seguridad de laser de la clase 1.
Las funciones de supervisión de diagnóstico de Digitaces están disponibles vía un interfaz de I2C, que proporciona la supervisión en tiempo real de la temperatura del transmisor-receptor, prejuicio actual, poder óptico del laser, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
El módulo del transmisor-receptor del WDM XFP ER cumple con Rev de XFP MSA 4,5 especificaciones, 10 especificaciones de Gigabit Ethernet (10GBASE-ZR/ZW por IEEE 802.3ae), y canal de la fibra 10G.
Este transmisor-receptor del ZR del WDM XFP es CE/RoHS certificó.
Especificación
| Nombre del artículo | ZR DEL WDM XFP | Número de parte | GTX-B4596-80DC |
| Paquete | XFP | Max Bit Rate (Gbps) | 11.3Gbps |
| Longitud de onda (TX/RX) | 1490nm/1550nm | Alcance | los 80km @ G.652 |
| Conector | Simplex del LC | Tipo de cable | fibra del solo modo |
| Transmisor | DFB BiDi | Receptor | APD |
| Poder medio de TX | 0 ~ 5dBm | Sensibilidad de RX | < -24dBm=""> |
| Ext. Ratio | > DB 6,0 | Sobrecarga del receptor | > -6dBm |
| Presupuesto óptico (DB) | 24 DB | Temperatura de funcionamiento | 0 a 70°C/-40 a 85°C |
| Disipación de poder | < 3=""> | OEM/ODM | Ayuda |
| DDM/DOM | Ayuda (defecto) | Garantía | 3 años |
| Protocolos | 10G Ethernet, 10G FC, canal de la fibra 8G, OTU2, STM-64 | ||
Características
Usos
Características eléctricas y ópticas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo | Unidad | Notas |
| Consumo de energía | P | 3,5 | W | 1 | ||
| Fuente actual | Icc | 1000 | mA | |||
|
Transmisor |
||||||
| Tolerancia de terminación única del voltaje entrado |
Vcc |
-0,3 |
4,0 |
V |
||
| Oscilación diferenciado del voltaje entrado | Vin, pp | 120 | 820 | mVpp | ||
| Impedancia de entrada diferenciada | Zin | 85 | 100 | 115 | Ohmio | 2 |
| Transmita la neutralización para afirmar tiempo | 10 | nosotros | ||||
| Transmita el voltaje de la neutralización | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
Transmita para permitir voltaje |
Ven |
Uve |
Uve +0,8 |
V |
||
|
Receptor |
||||||
| Oscilación diferenciado del voltaje de salida | Vout, pp | 300 | 650 | 850 | mVpp | |
| Impedancia de salida diferenciada | Zout | 80 | 100 | 120 | Ohmio | 4 |
| Tiempo de la subida/caída de la salida de datos | Tr/Tf | 40 | picosegundo | 5 | ||
| El LOS afirma voltaje | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
El LOS De-afirma voltaje |
VlosL |
Uve |
Uve +0,8 |
V |
6 |
|
| Rechazo de la fuente de alimentación | PSR | 7 | ||||
|
Parámetro |
Símbolo |
Mínimo. |
Típico |
Máximo |
Unidad |
Notas |
| Transmisor | ||||||
|
Longitud de onda de centro |
λC |
1480 | 1490 | 1500 | nanómetro | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nanómetro | GTX-B5496-80DC | ||
|
Anchura espectral óptica |
∆λ |
1 |
nanómetro |
|||
| Ratio lateral de la supresión del modo |
SMSR |
30 |
DB |
|||
|
Poder óptico medio |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Ratio óptico de la extinción |
ER |
6,0 |
DB |
|||
| Poder puesto en marcha medio (laser apagado) |
Poff |
-30 |
dBm |
|||
| Máscara de ojo del transmisor | Obediente con IEEE802.3ae | |||||
| Receptor | ||||||
|
Longitud de onda de centro |
λC |
1540 | 1550 | 1560 | nanómetro | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nanómetro | GTX-B5496-80DC | ||
| Sensibilidad del receptor (poder medio) |
Senador. |
-24 |
dBm |
2 |
||
| Poder entrado de la saturación (sobrecarga) |
Psat |
-6 |
dBm |
|||
| El LOS afirma | LOSA | -38 | dBm | |||
| El LOS De-afirma | LOSD | -26 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 6 | DB | ||
