Datos del producto:
|
| Nombre de producto: | Transmisor-receptor compatible de Cisco | Dato-tarifa: | 10.3125Gbps |
|---|---|---|---|
| Longitud de onda: | 1270~1610nm | Transmisión: | EL 10KM |
| Presupuesto óptico: | 10dB | Uso: | centro de datos, Ethernet 10G |
| Resaltar: | transmisores-receptores ópticos de 1610nm Cisco,Transmisores-receptores ópticos de SMF Cisco,transmisores-receptores compatibles del 10km CISCO |
||

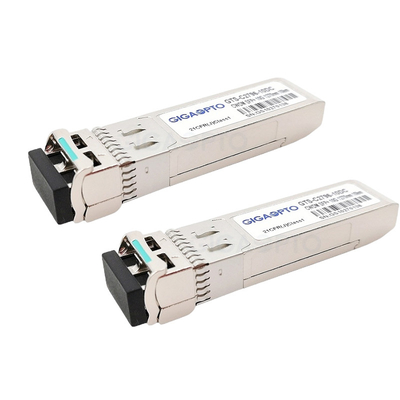

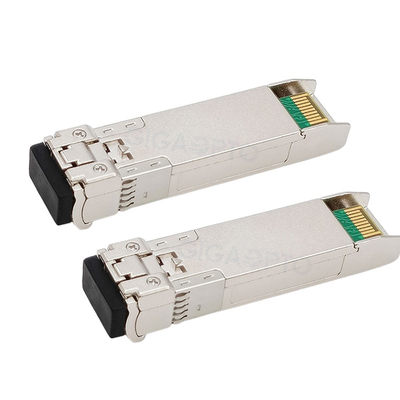

transmisores-receptores ópticos compatibles SMF el 10km de 10Gbps SFP+ 1270~1610nm Cisco para CWDM-SFP10G-xx-10
Descripción de productos de la serie de 10G SFP+ CWDM LR (1270~1610) nanómetro
Este transmisor-receptor compatible caliente-enchufable de 10Gbps Cisco CWDM-SFP10G-xx-10 proporciona una alta capacidad, altas soluciones de la comunicación del ancho de banda para las redes ópticas multiplexadas. Este módulo del transmisor-receptor de CWDM SFP+ se diseña para 10 vínculos el hasta 10km de Gigabit Ethernet sobre fibra unimodal del dual-filamento.
Ofrece un transmisor altamente confiable de CWDM DFB y el fotodetector del PIN en un conector óptico del LC del duplex. Hay 18 longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm con cada paso 20nm. Un presupuesto mínimo garantizado del vínculo óptico de DB 10 se ofrece.
El transmisor-receptor CWDM-SFP10G-xx-10 es obediente con SFF-8431, SFF-8432 e IEEE canal de la fibra 10GBASE-LR y 10G de 802.3ae. Las funciones de los diagnósticos de Digitaces están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472.
Especificación funcional
| Marca compatible | Cisco | P/N (número de parte) | CWDM-SFP10G-xx-10 |
| Vendedor | Gigaopto | Tarifa de datos (Gbps) | 10,3 Gb/s |
| Longitud de onda | 1270nm~1610nm | Alcance | el 10km |
| Interfaz | LC dual | Medios tipo | G.652 SMF |
| Transmisor | CWDM DFB | Receptor | PIN |
| Fuente del voltaje | 3.3V | Sensibilidad de Rx | <-14> |
| TX de potencia de salida (dBm) | -6~+0.5dBm | Energía de entrada de la saturación | <0> |
| Presupuesto de poder (DB) | DB 8,4 | Ratio de la extinción | >DB 3,5 |
| Disipación de poder | <1> | Temperatura | 0 a 70°C (32 a 158°F) |
| DOM/DDM | Ayuda | OEM/ODM | Apoyado |
Información el ordenar
| Número de parte | Descripción | CWDM/CH | Alcance (kilómetros) | Conector | Color del cierre |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | el 10km | Duplex del LC | Purpúreo claro |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | el 10km | Duplex del LC | Azul de cielo |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | el 10km | Duplex del LC | Verde amarillo |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | el 10km | Duplex del LC | Ocre amarillo |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | el 10km | Duplex del LC | Rosa |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | el 10km | Duplex del LC | Beige |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | el 10km | Duplex del LC | Blanco |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | el 10km | Duplex del LC | Plata |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | el 10km | Duplex del LC | Negro |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | el 10km | Duplex del LC | Amarillo-naranja |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | el 10km | Duplex del LC | Gris |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | el 10km | Duplex del LC | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | el 10km | Duplex del LC | Azul |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | el 10km | Duplex del LC | Verde |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | el 10km | Duplex del LC | Amarillo |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | el 10km | Duplex del LC | Naranja |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | el 10km | Duplex del LC | Rojo |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | el 10km | Duplex del LC | Brown |
Características
Uso
Estándar
Características ópticas
| Características del transmisor óptico | |||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| De potencia de salida medio | ABADEJO | -6 | 0,5 | dBm | |||
| Longitud de onda de centro | λc | λc-6 | λc | λc+7.5 | nanómetro | 1 | |
| Anchura del espectro (- 20dB) | ∆λ | 1 | nanómetro | ||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | ||||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | ||||
| Pérdida de vuelta óptica | 12 | DB | |||||
| Pena del transmisor y de la dispersión | TDP | 3,2 | DB | ||||
| Transmisor del poder | POFF | -45 | dBm | ||||
| Diagrama del ojo de la salida | Cumple con IEEE802.3ae | ||||||
| Características del receptor óptico | |||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Longitud de onda de centro | λc | 1260 | 1620 | nanómetro | |||
| Sensibilidad del receptor | PSEN | -14,4 | dBm | 2 | |||
| Poder entrado de la saturación (sobrecarga) | PSAT | 0,5 | dBm | ||||
| Reflexión del receptor | -12 | DB | |||||
| El LOS De-afirma el nivel | LOSD | -17 | dBm | ||||
| El LOS afirma el nivel | LOSA | -30 | dBm | ||||
| Histéresis del LOS | HYS | 0,5 | 6 | DB | |||
Longitud de onda a partir de 1270 nanómetro a 1610nm, cada paso 20nm de la nota 1. ITU-T G.694.2 CWDM.
Nota 2. medida con un modelo de prueba de PRBS 231 - 1, @10.3125Gbps, BER-12<10>.
