Datos del producto:
|
| Nombre de producto: | Transmisor-receptor compatible de Cisco | Longitud de onda: | canal 1270~1610nm |
|---|---|---|---|
| Transmisión: | los 40km | Presupuesto de poder (DB): | DB 15 |
| Uso: | 10G Ethernet, Data Center | Palabra clave: | 10G CWDM ER los 40km |
| Resaltar: | módulo del transmisor-receptor de la fibra 10GBase,Módulo compatible del transmisor-receptor de la fibra de Cisco,Transmisores-receptores compatibles de CWDM CISCO |
||

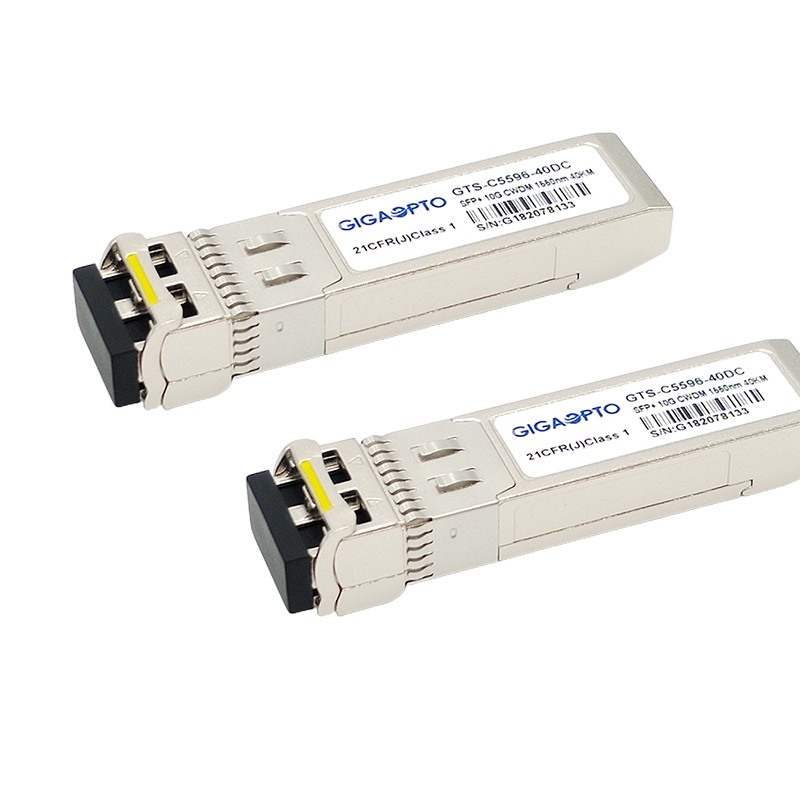

módulo compatible CWDM 1270~1610nm del transmisor-receptor de la fibra de 10GBase Cisco para CWDM-SFP10G-xx
Descripción de productos de la serie de CWDM-SFP10G LOS 40KM (1270~1610nm)
Este transmisor-receptor compatible de Cisco proporciona las soluciones de gran capacidad, altas de la comunicación del ancho de banda para las redes ópticas multiplexadas. Él que diseñó para 10 vínculos los hasta 40km de Gigabit Ethernet sobre fibra unimodal estándar con un conector a dos caras del LC.

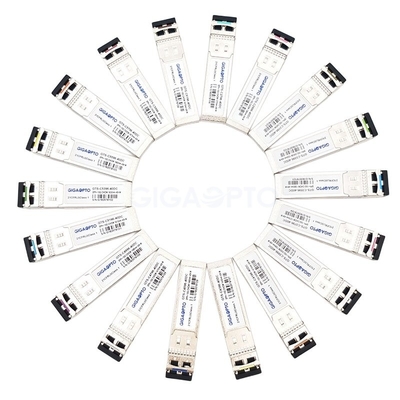

Hay 18 longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm con cada paso 20nm.
El módulo de CWDM-SFP10G es obediente con SFF-8431, SFF-8432, el CE, ROHS, FCC e IEEE canal de la fibra 10GBASE-ER y 10G de 802.3ae.

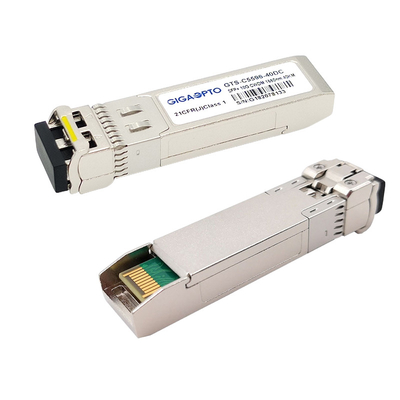

El módulo está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Una sola fuente de alimentación 3.3V es necesaria. La salida óptica puede ser discapacitada por la entrada de alto nivel de la lógica de LVTTL de TX_DIS. La pérdida de salida de la señal (RX_LOS) se proporciona para indicar la pérdida de una señal óptica de la entrada al receptor.
Especificación funcional
| Marca compatible | Cisco | P/N (número de parte) | CWDM-SFP10G-xx |
| Vendedor | Gigaopto | Rate Category (Gbps) | 10GBASE |
| Longitud de onda | 1270nm~1610nm | Distancia | los 40km @ G.652 |
| Interfaz | PC dual del LC | Medios | fibra unimodal |
| Componente del LD | CWDM DFB | Componente del paladio | Fotodetector del PIN |
| Fuente del voltaje | 3.3V | Sensibilidad de Rx | <-16 dBm=""> |
| Poder 1 (dBm) de TX | 0 ~ 5dBm@1270nm a 1450nm | Sobrecarga de Rx | >-8 dBm |
| Poder 2 (dBm) de TX | -1 ~ 4dBm@1470nm a 1610nm | Ratio de la extinción | >DB 3,5 |
| Disipación de poder | <1> | Gama de temperaturas | 0 a 70°C |
| DOM/DDM | Con |
Aviso: Cuando el transmisor-receptor de largo alcance se utiliza en la transmisión de la cortocircuito-distancia, hecha juego por favor con el atenuador apropiado según la tabla.
| Distancia | ≤ los 5km | ≤ el 10km | ≤ el 15km |
| Atenuador | 7dB | 5dB | 3dB |
Información el ordenar: CWDM-SFP10G seriede 40kilómetros (1270~1610nm)
| Número de parte | Paso de la longitud de onda | Poder de TX | Max Reach (kilómetros) | Conector | Tire del color de la etiqueta |
| CWDM-SFP10G-1270 | 1270nm | 0 ~ 5dBm | los 40km | PC dual del LC | Purpúreo claro |
| CWDM-SFP10G-1290 | 1290nm | 0 ~ 5dBm | los 40km | PC dual del LC | Azul de cielo |
| CWDM-SFP10G-1310 | 1310nm | 0 ~ 5dBm | los 40km | PC dual del LC | Verde amarillo |
| CWDM-SFP10G-1330 | 1330nm | 0 ~ 5dBm | los 40km | PC dual del LC | Ocre amarillo |
| CWDM-SFP10G-1350 | 1350nm | 0 ~ 5dBm | los 40km | PC dual del LC | Rosa |
| CWDM-SFP10G-1370 | 1370nm | 0 ~ 5dBm | los 40km | PC dual del LC | Beige |
| CWDM-SFP10G-1390 | 1390nm | 0 ~ 5dBm | los 40km | PC dual del LC | Blanco |
| CWDM-SFP10G-1410 | 1410nm | 0 ~ 5dBm | los 40km | PC dual del LC | Plata |
| CWDM-SFP10G-1430 | 1430nm | 0 ~ 5dBm | los 30km | PC dual del LC | Negro |
| CWDM-SFP10G-1450 | 1450nm | 0 ~ 5dBm | los 30km | PC dual del LC | Amarillo-naranja |
| CWDM-SFP10G-1470 | 1470nm | -1 ~ 4dBm | los 40km | PC dual del LC | Gris |
| CWDM-SFP10G-1490 | 1490nm | -1 ~ 4dBm | los 40km | PC dual del LC | Volet |
| CWDM-SFP10G-1510 | 1510nm | -1 ~ 4dBm | los 40km | PC dual del LC | Azul |
| CWDM-SFP10G-1530 | 1530nm | -1 ~ 4dBm | los 40km | PC dual del LC | Verde |
| CWDM-SFP10G-1550 | 1550nm | -1 ~ 4dBm | los 40km | PC dual del LC | Amarillo |
| CWDM-SFP10G-1570 | 1570nm | -1 ~ 4dBm | los 40km | PC dual del LC | Naranja |
| CWDM-SFP10G-1590 | 1590nm | -1 ~ 4dBm | los 40km | PC dual del LC | Rojo |
| CWDM-SFP10G-1610 | 1610nm | -1 ~ 4dBm | los 40km | PC dual del LC | Brown |
| Nota | La distancia de transmisión máxima es los 30km debido al canal de la influencia @1430nm/1450nm de la dispersión | ||||
