Datos del producto:
|
| Nombre de producto: | Módulo del transmisor-receptor de GPON ONU/ONT | Tipo de forma: | Clase B+ de SFF 2x10 |
|---|---|---|---|
| Tasa de bits: | TX-1.244G/RX-2.488G | longitud de onda: | TX1310nm/RX1490nm |
| Longitud de cable: | los 20km | Conector: | Coleta de SC/UPC |
| DDMI: | SÍ | Palabras claves: | Conector de la coleta del transmisor-receptor SC/UPC de la clase B+ SFF 2x10 de GPON ONU/ONT |
| Resaltar: | ONTARIO DE GPON ONU,Clase B+ de GPON,Transmisor-receptor del SC UPC |
||

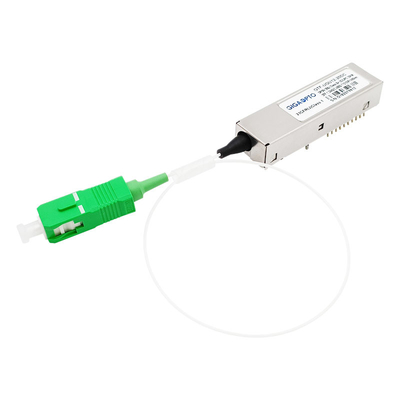

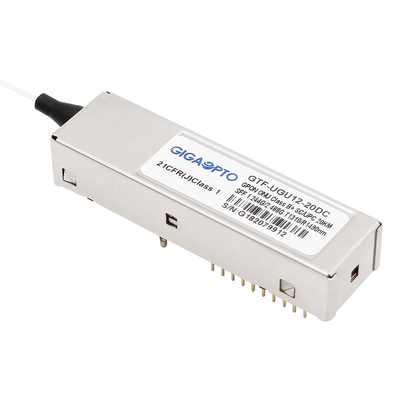

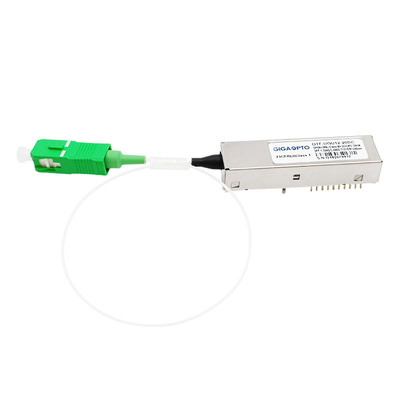

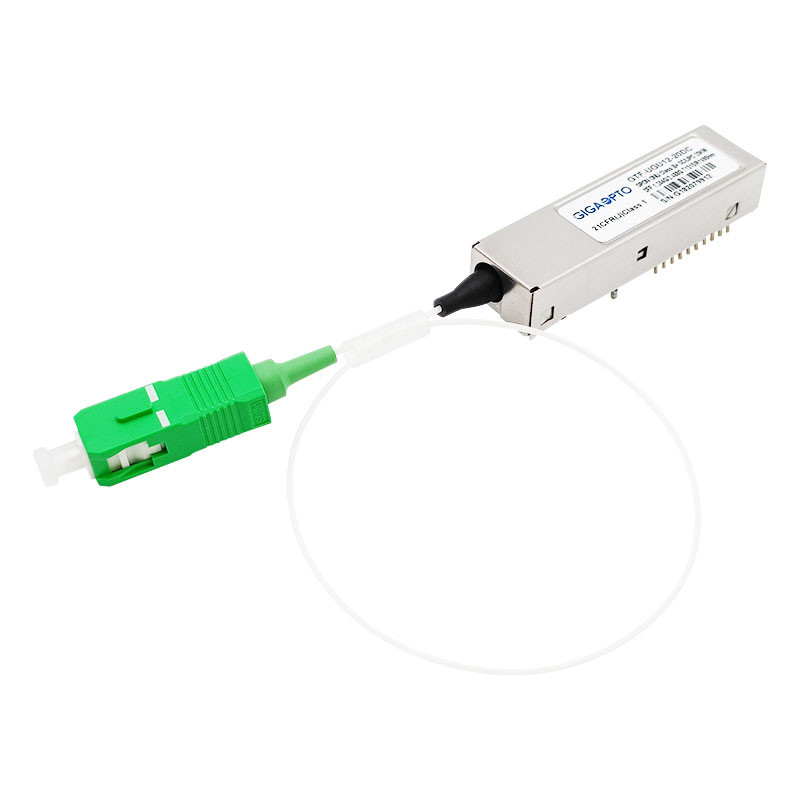

Clase B+ de GPON ONU/ONT
TX estallado 1310nm 1.244G/RX 1490nm 2.488G

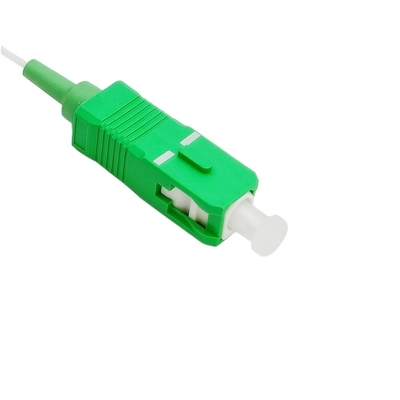

Conector de la coleta de SC/UPC
Conformidad de RoHS
Descripción
Este módulo del transmisor-receptor de la coleta del SC UPC de la clase B+ GPON ONU/ONT SFF 2x10 de GTF-UGU12-20DC se diseña para la transmisión óptica pasiva Gigabit-capaz de la red (GPON). Puede apoyo total el uso de la clase B+ ODN especificado por el estándar y el ITU-T G.984.2 Amendent-2006 de ITU-T G.984.2.
El transmisor-receptor de GPON ONU/ONT SFP se empaqueta del pequeño factor de forma 2x10 con el receptáculo de la coleta del SC UPC.
La sección del transmisor utiliza un laser de 1310nm DFB y un conductor integrado del laser del BM que se diseña para realizar la explosión muy pequeña permite/inhabilitar tiempo de retraso. El conductor del laser también incluye el circuito digital de la remuneración de APC y de temperatura, que se utilizan para guardar el ratio óptico del poder y de la extinción del lanzamiento constante sobre temperatura y envejecer.
La sección del receptor utiliza un fotodiodo integrado y el preamplificador de 1490nm APD montados junta. Tiene la función que indica la situación señal-detectada receptor (alto activo). Un acoplador integrado del WDM puede separar la luz de la entrada 1490nm y la luz de la salida 1310nm.
Las funciones de los diagnósticos de Digitaces están disponibles, como se especifica en SFF-8472.
El transmisor-receptor óptico contiene un EEPROM. Proporciona el acceso a la información sofisticada de la identificación que describe las capacidades del transmisor-receptor, los interfaces estándar, el fabricante, y la otra información.
Especificación
| Producto | Módulo de GPON ONU/ONT | Grado | Clase B+ |
| Tipo de forma | SFF 2x10 | Voltaje del poder | +3.3V |
| Conector | Coleta del SC UPC | Max Reach | los 20km |
| DDMI | Sí | Tipo de la fibra | Fibra del solo modo |
| Tiempo de la garantía | 3 años | Temperatura de funcionamiento | 0~70°C/Industrial estándar -40~85°C |
| Velocidad (TX) | 1.244Gbps | Velocidad (RX) | 2.488Gbps |
| Longitud de onda de centro (TX) | 1310nm | Longitud de onda de centro (RX) | 1490nm |
| Disipación de poder | <1> | Corriente total | 300mA |
| Transmisor | DFB | Receptor | APD |
| Poder de TX (dBm) | +0.5~+5.0dBm | Sensibilidad de RX | < -28=""> |
| Ratio de la extinción | >10dB | Poder de la saturación | >-8dBm |
| Protocolos | SFF 8472, RoHS, ITU-T G.984.2 | ||
Información el ordenar
| Número de parte | Especificaciones | ||||
| Paquete | Modo de explosión de TX | Temperatura | Alcance | DDM | |
| (°C) | (kilómetro) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | Bajo permita TX | -5~70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | El nivel permite TX | -5~70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | Bajo permita TX | -40~85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | El nivel permite TX | -40~85 | 20 | Y |
Características
Uso
Estándares
Esquema del paquete
Para más transmisores-receptores de GPON ONU SFP, refiera por favor a la forma siguiente
Serie del transmisor-receptor de GPON ONU (datos RateTX-1.244G/RX-2.488G, longitud de onda: TX1310nm/RX1490nm, clase B+, DFB+APD)
| P/N | Factor de forma | Poder de Tx | Sensibilidad de Rx | Interfaz | Temperatura |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Coleta de SC/UPC | COM. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Coleta de SC/UPC | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Coleta de SC/APC | COM. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Coleta de SC/APC | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | COM. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | COM. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
