Datos del producto:
|
| Categoría de producto: | Transmisor-receptor de PON | Tipo: | XG-PON ONU |
|---|---|---|---|
| Protocolo: | XG-PON | Empaquetado/clase: | SFP+/N1 |
| Tarifa de datos: | Tx2.488G /Rx 9.953G | Longitud de onda (TX/RX): | 1270nm/1577nm |
| LD/PD: | DFB+APD | Tipo del conector: | SC UPC |
| Palabras claves: | Módulo del transmisor-receptor de XGPON ONU N1 SFP+ | ||
| Resaltar: | Módulo del transmisor-receptor de XGPON ONU,Módulo del transmisor-receptor N1,Módulo del transmisor-receptor del SC UPC |
||

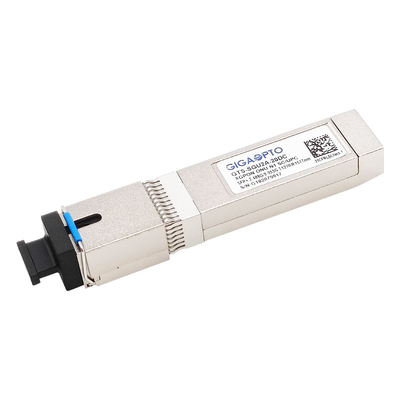

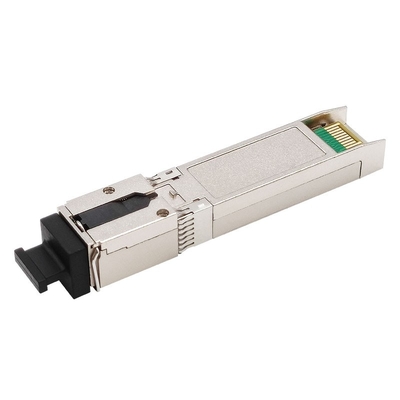

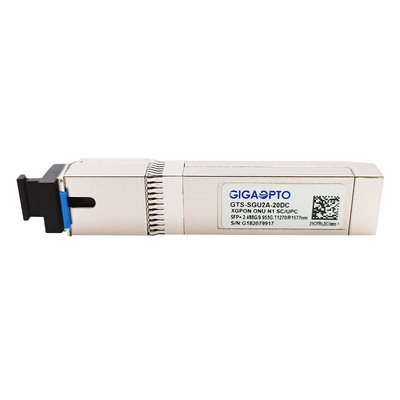

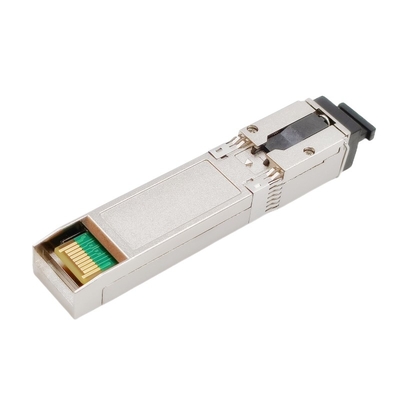

Módulo del transmisor-receptor de XGPON ONU SFP+
Obediente con la clase de ITU-TG.987.2 XGPON N1
Transmisor-receptor bidireccional de la sola fibra
2.48832Gb/s contra la corriente y 9.95328Gb/s rio abajo
RoHS, CE, FCC, ALCANCE
Descripción
Este alto número de parte óptico GTS-SGU2A-20DC del módulo del transmisor-receptor del rendimiento XGPON ONU N1 SFP+ se diseña para el vínculo los hasta 20km de la transmisión XG-PON1. El módulo incorpora el transmisor del explosión-modo de 2.488Gbps 1270nm y el receptor del continuo-modo de 9.953Gbps 1577nm. Un acoplador integrado del WDM puede separar la luz de la entrada 1270nm y la luz de la salida 1577nm.
El interfaz óptico es receptáculo de SC/UPC. Adopta el paquete de SFP+. La fuente de alimentación es el solo voltaje +3,3.
Es completamente obediente con estándares de SFP+ MSA, de SFF-8432, de SFF-8472 y de RoHS
Especificación
| Marca | Genérico | Factor de forma | SFP+ |
| Tipo | XGPON ONU N1 | Tarifa de datos | 2.488Gb/9.953Gb |
| Distancia | los 20km | Conector | Simplex del SC |
| Categoría de producto | Transmisor-receptor de PON | Diagnósticos | Apoyado |
| Garantía | 3 años | Temperatura de funcionamiento | COM. /Ind. |
| Tarifa de datos TX | 2.488Gbps | Tarifa de datos RX | 9.953Gbps |
| Longitud de onda (TX) | 1270nm | Longitud de onda (RX) | 1577nm |
| Disipación de poder | <1> | Corriente de la fuente total | <450ma> |
| Tipo del transmisor | DFB | Tipo del receptor | APD |
| Poder medio de TX | 2~7dBm | Sensibilidad del receptor | < -28=""> |
| Ratio de la extinción | >8.2dB | Sobrecarga | >-8dBm |
| Protocolos | XG-PON | ||
Información el ordenar
| Partición. No | Especificaciones | |||||
| Paquete | Tarifa de datos | P_DOWN | LOS/SD | Temporeros. | Alcance | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (kilómetro) | ||
| GTS-SGU2A-20DCJ | SFP+ | Tx 2,488/Rx 9,953 | Con | SD | -5~70 | 20 |
| GTS-SGU2A-20DCK | SFP+ | Tx 2,488/Rx 9,953 | Sin | SD | -5~70 | 20 |
| GTS-SGU2A-20DIJ | SFP+ | Tx 2,488/Rx 9,953 | Con | SD | -40~85 | 20 |
| GTS-SGU2A-20DIK | SFP+ | Tx 2,488/Rx 9,953 | Sin | SD | -40~85 | 20 |
| GTS-SGU2A-20DCM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -5~70 | 20 |
| GTS-SGU2A-20DCN | SFP+ | Tx 2,488/Rx 9,953 | Sin | LOS | -5~70 | 20 |
| GTS-SGU2A-20DIM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -40~85 | 20 |
| GTS-SGU2A-20DIN | SFP+ | Tx 2,488/Rx 9,953 | Sin | LOS | -40~85 | 20 |
Características
Uso
Estándares
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
