Datos del producto:
|
| Categoría de producto: | Módulo de PON | Tipo: | XGPON ONU |
|---|---|---|---|
| Empaquetado/clase: | SFP+/N2a | Dato-tarifa: | Tx_2.488G /Rx_ 9.953G |
| Longitud de onda (TX/RX): | 1270nm/1577nm | Componentes: | DFB/APD |
| Conector: | Receptáculo de SC/UPC | DDM: | Apoyado |
| Palabras claves: | Módulo del transmisor-receptor de XGPON ONU N2a SFP+ | ||
| Resaltar: | Transmisor-receptor genérico de GPON SFP,Transmisor-receptor de N2a GPON SFP,SFP+ XGPON ONU |
||

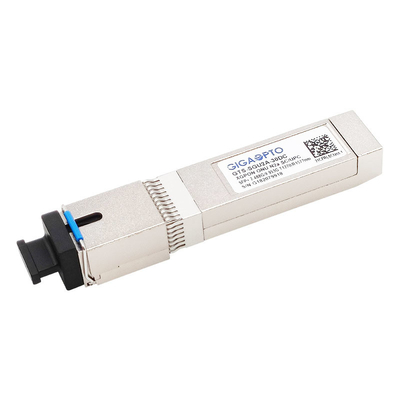

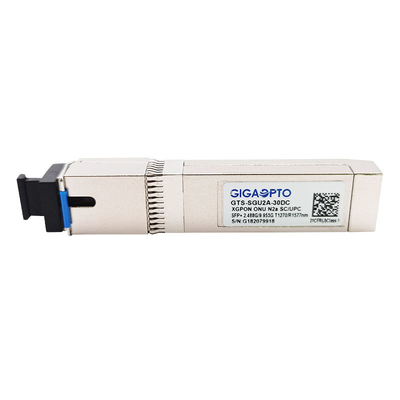

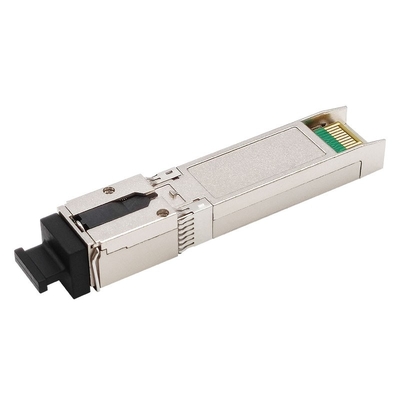

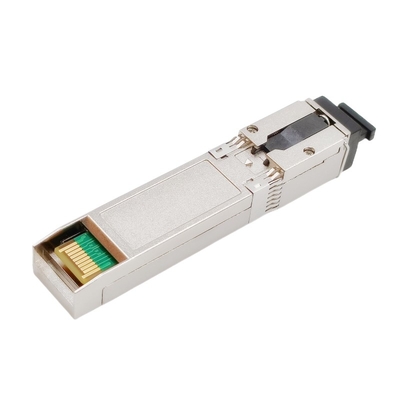

Transmisor-receptor de XGPON ONU SFP+
Obediente con la clase de ITU-TG.987.2 XGPON N2a
Solo transmisor-receptor del bidi de la fibra
2.48832Gb/s contra la corriente y 9.95328Gb/s rio abajo
RoHS, CE, FCC, ALCANZA obediente
Descripción
El transmisor-receptor del GTS-SGU2A-30DC XGPON ONU N2a SFP+ del Gigaopto se diseña para la fibra punto-a-de múltiples puntos (P2MP) a los usos del hogar (FTTH), del negocio o del encintado (FTTx) con 9.95328Gbps en rio abajo y 2.48832Gbps en por aguas arriba. Es un módulo del alto rendimiento para las solas comunicaciones de la fibra usando transmisor del explosión-modo 1270nm y receptor del continuo-modo 1577nm.
La sección del transmisor utiliza un laser de 1270nm DFB y es un laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825-1. El receptor que la sección utiliza un preamplificador integrado del detector 1577nm (IDP) montó en un jefe óptico y un interfaz limitador del poste-amplificador IC.CML se utiliza para las entradas y las salidas diferenciadas. Un interfaz de la lógica y de control de LVTTL simplifica el interfaz al conjunto de circuitos externo.
Es completamente obediente con estándares de SFP+ MSA, de SFF-8432, de SFF-8472 y de RoHS.
Especificación
| Marca | Genérico | Tipo de forma | SFP+ |
| Tipo | XGPON ONU | Velocidad mordida (Gbps) | 2.488G/9.953G |
| Transmisión | los 20km | Conector | SC UPC |
| Categoría de producto | PON SFP | Diagnóstico | Apoyado |
| Clase | N2a | Temperatura de caso de funcionamiento | Estándar: - 5 a 70°C |
| Tiempo de la garantía | 3 años | Industrial: -40~85°C | |
| Tarifa de datos TX | 2.488Gbps | Tarifa de datos RX | 9.953Gbps |
| Longitud de onda (TX) | 1270nm | Longitud de onda (RX) | 1577nm |
| Disipación de poder | <1> | Corriente de la fuente total | <450ma> |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | APD-TIA |
| TX de potencia de salida | 4~9dBm | Sensibilidad de Rx | < -28=""> |
| Ratio de la extinción | >8.2dB | Sobrecarga | >-8dBm |
| Protocolos | XG-PON | ||
Información el ordenar
| Partición. No | Especificaciones | |||||
| Paquete | Tarifa de datos | P_DOWN | LOS/SD | Temporeros. | Alcance | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (kilómetro) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2,488/Rx 9,953 | Con | SD | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2,488/Rx 9,953 | Sin | SD | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2,488/Rx 9,953 | Con | SD | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2,488/Rx 9,953 | Sin | SD | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2,488/Rx 9,953 | Sin | LOS | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2,488/Rx 9,953 | Sin | LOS | -40~85 | 20 |
Características
Uso
Estándares
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
