Datos del producto:
|
| Categoría de producto: | Transmisor-receptor de PON SFP | Tipo: | XGS-PON ONU |
|---|---|---|---|
| Protocolo: | XGS-PON | Empaquetado: | SFP+ |
| Tarifa de datos: | Tx 9,953/Rx 9,953 | Longitud de onda (TX/RX): | 1270nm/1577nm |
| Conector: | SC/UPC | Palabras claves: | Módulo del transmisor-receptor de XGS-PON ONU SFP+ |
| Resaltar: | transmisor-receptor de 9.953Gbps GPON SFP,transmisor-receptor de 1270nm GPON SFP,XGS PON |
||

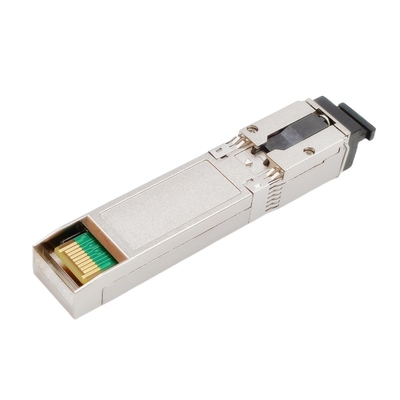

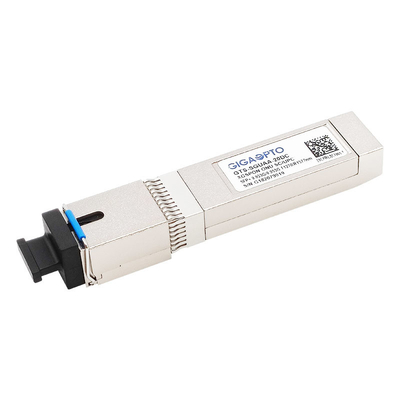

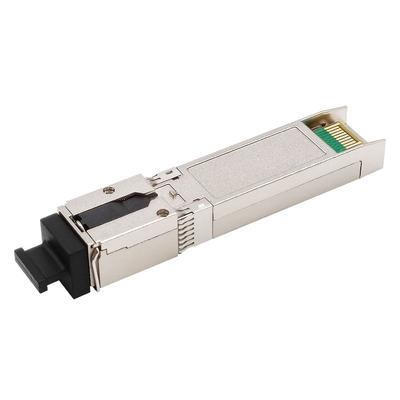

Módulo óptico del transmisor-receptor SFP+ de XGS-PON ONU
Obediente con ITU-TG.9807.1
Transmisor-receptor bidireccional de la sola fibra
9.953Gb/s simétrico contra la corriente y rio abajo de velocidad de transmición de bites
RoHS, CE, FCC, ALCANCE
Descripción

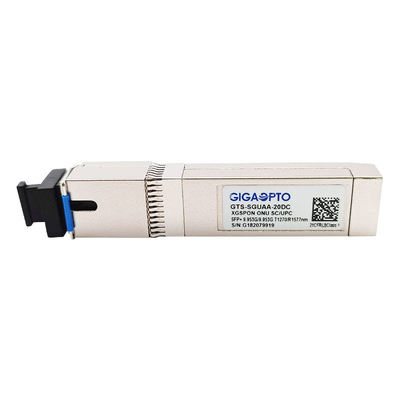

El módulo del transmisor-receptor del GTS-SGUAA-20DC XGS-PON ONU de Gigaopto se diseña para la unidad óptica de la red (ONU) de usos de XGS-PON con 9.953Gbps en rio abajo y 9.953Gbps en por aguas arriba.
Emplea un receptor del enlace descendente ADP/TIA del continuo-modo 1577nm y un transmisor del uplink del explosión-modo de 1270nm DFB.
Se contiene en un rugoso muere paquete del molde SFP+ con un conector óptico del receptáculo de SC/UPC y se diseña actuar sobre las gamas de temperaturas comerciales e industriales. El transmisor-receptor requiere una sola fuente de alimentación 3.3V. Es clase del FDA 21CFR1040.10 y del IEC 60825-2 yo seguridad de laser obediente y resuelve el EEC 2002/95/EC directivo para la conformidad de RoHS.
Especificación
| Nombre de producto | XGS-PON ONU SFP | Tipo de forma | SFP+ |
| Tipo | XGS-PON ONU | Tarifa de datos (Gbps) | Tx9.953G/Rx9.953G |
| Max Fiber Link | los 20km | Tipo del conector | Receptáculo del SC UPC |
| Categoría de producto | PON SFP | Diagnóstico de Digitaces | construido en defecto |
| Marca compatible | Genérico | Temperatura de caso de funcionamiento | Anuncio publicitario: 0 a 70°C |
| Tiempo de la garantía | de tres años | Industrial: -40~85°C | |
| Tarifa de datos TX | 9.953Gbps | Tarifa de datos RX | 9.953Gbps |
| Longitud de onda (TX) | 1270nm | Longitud de onda (RX) | 1577nm |
| Consumo de energía | <1> | Corriente de la fuente total | <450ma> |
| Transmisor | Laser de DFB | Receptor | APD |
| Poder de TX (dBm) | 4~9dBm | Sensibilidad de Rx | < -28=""> |
| Ratio de la extinción | >6.0dB | Sobrecarga | >-8dBm |
| Protocolos | SFF-8074i, SFF 8472, RoHS, ITU-T G.9807 | ||
Información el ordenar
| Partición. No | Especificaciones | |||||
| Paquete | Tarifa de datos | P_DOWN | LOS/SD | Temporeros. | Alcance | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (kilómetro) | ||
| GTS-SGUAA-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Con | SD | -5~70 | 20 |
| GTS-SGUAA-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Sin | SD | -5~70 | 20 |
| GTS-SGUAA-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Con | SD | -40~85 | 20 |
| GTS-SGUAA-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Sin | SD | -40~85 | 20 |
| GTS-SGUAA-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Con | LOS | -5~70 | 20 |
| GTS-SGUAA-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Sin | LOS | -5~70 | 20 |
| GTS-SGUAA-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Con | LOS | -40~85 | 20 |
| GTS-SGUAA-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Sin | LOS | -40~85 | 20 |
Características
Uso
Estándares
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
