Datos del producto:
|
| Categoría de producto: | Módulo de PON SFP | Tipo: | XGS-PON ONU |
|---|---|---|---|
| Tipo de forma: | SFP+ | Tarifa de datos: | 9.953Gbps |
| longitud de onda: | 1270nm_Tx/1577nm_Rx | Conector: | SC/APC a una cara |
| Componentes: | DFB+APD | DDM: | Apoyado |
| Palabras claves: | Módulo SC/APC del transmisor-receptor de XGS-PON ONU SFP+ | ||
| Resaltar: | 9.953Gbps XGS PON ONU,1270nm XGS PON ONU,1577nm XGSPON ONU |
||

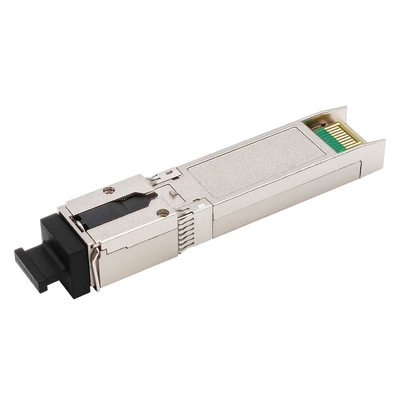

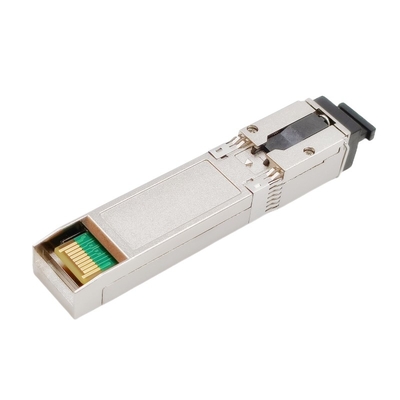

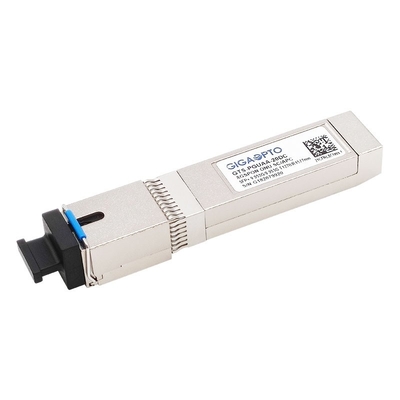

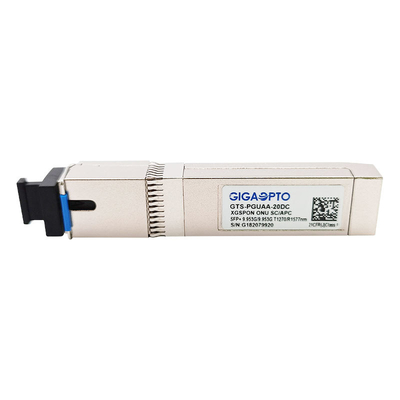

Módulo óptico del transmisor-receptor SFP+ de XGS-PON ONU
Obediente con ITU-TG.9807, receptáculo de SC/APC
Transmisor-receptor bidireccional de la sola fibra
9.953Gb/s simétrico contra la corriente y rio abajo de velocidad de transmición de bites
RoHS, CE, FCC, ALCANCE
Descripción
Este módulo óptico del transmisor-receptor del SC APC de GTS-PGUAA-20DC_XGSPON ONU SFP+ se diseña para el vínculo los hasta 20km de la transmisión de XGS-PON vía un conector a una cara de SC/APC. El módulo incorpora el transmisor del explosión-modo de 9.953Gbps 1270nm y el receptor simétricos del continuo-modo de 9.953Gbps 1577nm.
Un acoplador integrado del WDM puede separar la luz de la entrada 1270nm y la luz de la salida 1577nm. Las características excelentes de la EMI y del EMC de las garantías metálicas del paquete, que cumple totalmente con estándares relevantes internacionales.
Adopta el paquete de SFP+. La fuente de alimentación es el solo voltaje +3,3. Es completamente obediente con estándares de SFP+ MSA, de SFF-8472 y de RoHS.
Especificación
| Nombre de producto | Módulo de XGS-PON ONU SFP | Empaquetado | SFP+ |
| Tipo | XGS-PON ONU | Tarifa de datos (Gb/s) | 9.953G |
| Distancia del cable | los 20km | Interfaz/polaco | Simplex - SC/APC |
| Categoría de producto | PON SFP | DDMI | Sí |
| Compatibilidad | Genérico | Temperatura de caso de funcionamiento | -5 a 70°C |
| Tiempo de la garantía | de tres años | -40~85°C | |
| Tarifa de datos TX | 9.953Gbps | Tarifa de datos RX | 9.953Gbps |
| Longitud de onda (TX) | 1270nm | Longitud de onda (RX) | 1577nm |
| Consumo de energía | <1> | Corriente de la fuente total | <450ma> |
| Transmisor | Laser de DFB | Receptor | APD |
| Poder de TX (dBm) | 4~9dBm | Sensibilidad de Rx | < -28=""> |
| Ratio de la extinción | >6.0dB | Sobrecarga | >-8dBm |
| Protocolos | SFF-8074i, ITU-T G.9807, SFF 8472, RoHS | ||
Información el ordenar
| Partición. No | Especificaciones | |||||
| Paquete | Tarifa de datos | P_DOWN | LOS/SD | Temporeros. | Alcance | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (kilómetro) | ||
| GTS-PGUAA-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Con | SD | -5~70 | 20 |
| GTS-PGUAA-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Sin | SD | -5~70 | 20 |
| GTS-PGUAA-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Con | SD | -40~85 | 20 |
| GTS-PGUAA-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Sin | SD | -40~85 | 20 |
| GTS-PGUAA-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Con | LOS | -5~70 | 20 |
| GTS-PGUAA-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Sin | LOS | -5~70 | 20 |
| GTS-PGUAA-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Con | LOS | -40~85 | 20 |
| GTS-PGUAA-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Sin | LOS | -40~85 | 20 |
Características
Uso
Estándares
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
