Módulo compatible GPON XGPON OLT combinado SFP+ del transmisor-receptor de Nokia GPON SFP

Nokia GPON compatible - módulo combinado del transmisor-receptor de XGPON OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 2.488G RX 1310nm 1.244G

Módulo combinado del transmisor-receptor de SFP GPON y de XGPON OLT

Descripción

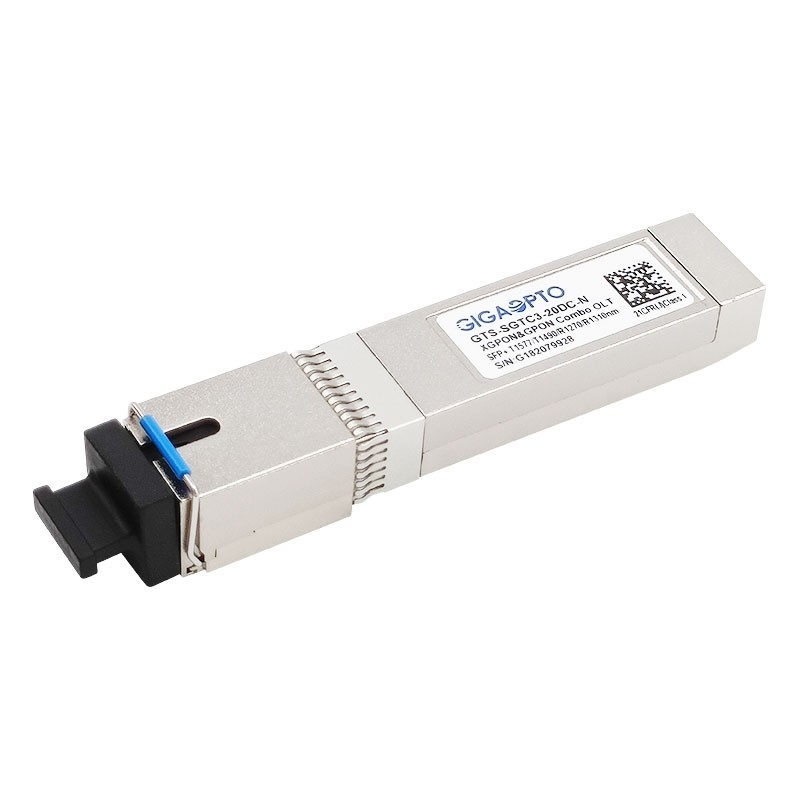

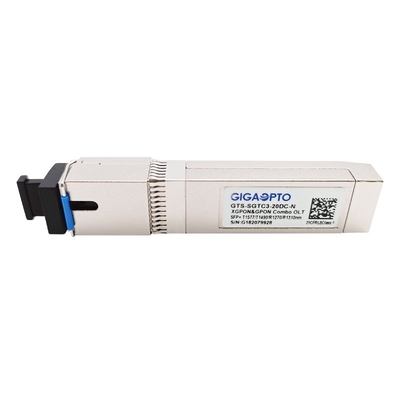

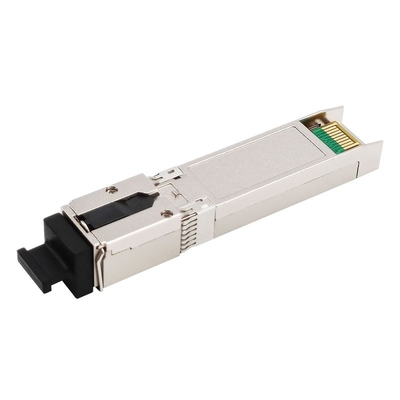

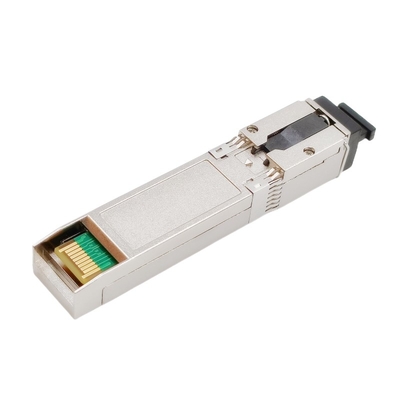

El GTS-SGTC3-20DC-N es una combinación de transmisor-receptor óptico de XGPON OLT y de GPON OLT en un empaquetado de SFP+. Se diseña para apoyar el nuevo ITU-T G.987.2 XG-PON y las especificaciones de la herencia ITU-T G.984.2 GPON sobre una sola fibra vía la multiplexación gruesa de la división de la onda.

Para XGPON, emplea un transmisor rio abajo del modo de 1577nm EML CW que actúa en 9.953Gb/s y un receptor del modo de explosión de 1270nm APD/TIA contra la corriente que actúa en 2.488Gb/s.

Para GPON, emplea un transmisor rio abajo del modo de 1490nm DFB CW que actúa en 2.488Gb/s y un receptor del modo de explosión de 1310nm APD/TIA contra la corriente que actúa en 1.244Gb/s.

Se diseña para actuar sobre la gama de temperaturas comercial a partir de la 0 a 70°C.

El GTS-SGTC3-20DC-N se diseña para apoyar a hasta 32 suscriptores sobre distancias de los hasta 20km. Es clase del FDA 21CFR1040.10 y del IEC 60825-2 yo seguridad de laser obediente y resuelve el EEC 2002/95/EC directivo para la conformidad de RoHS. El transmisor-receptor es caja fuerte del ESD cuando está probado según IEC61000-4-2. El dispositivo cumple con (los E.E.U.U.) la clase B de la FCC, la clase B. del CE (de Europa).

Especificación

Características de producto

• Enchufable caliente
• Transmisión de datos patio-direccional de la sola fibra
• XGPON: 9.953Gb/s rio abajo y 2.488Gb/s contra la corriente
• GPON: 2.488Gb/s rio abajo y 1.244Gb/s contra la corriente
• XGPON: 1577nm transmisor del laser del continuo-modo EML y 1270nm receptor del explosión-modo APD-TIA
• GPON: 1490nm transmisor del laser del continuo-modo DFB y 1310nm receptor del explosión-modo APD-TIA
• temperatura de caso de funcionamiento: Estándar: 0 a +70°C
• fuente de corriente continua de +3.3V
• SFP+ que empaqueta con el conector óptico del receptáculo de SC/UPC
• interfaz de dos hilos para la supervisión de diagnóstico integrada de Digitaces
• Digitaces que reciben la indicación de la fuerza de señal (RSSI)
• EMI baja y protección excelente del ESD
• Estándar de seguridad de laser Class1 IEC-60825 obediente
• Conformidad de RoHS

Uso

• 10 gigabites tienen acceso a redes
• FTTH
• FTTB
• FTTC
• Redes combinadas del acceso de XG-PON y de GPON

Estándar

• Cumple con SFF-8431/SFF-8432
• Cumple con SFF-8472
• Cumple con ITU-T G.987.2 y G.984.2
• Cumple con la parte 15, clase B de la FCC 47 CFR
• Cumple con FDA 21 CFR 1040,10 y 1040,11 a excepción de desviaciones conforme al aviso No.50 del laser con fecha del 24 de junio de 2007
