Datos del producto:
|
| Nombre de producto: | Transmisor-receptor combinado de XGPON&XGSPON OLT SFP | uso: | XG-PON Y XGS-PON |
|---|---|---|---|
| Tarifa de datos (Gbps): | XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 | Longitud de onda de TX: | XGSPON-1577nm, XGPON-1490nm |
| Longitud de onda de RX: | XGSPON/XGPON-1270nm | Tipo de LD/PD: | EML/APD |
| Garantía: | 3 años | Palabras claves: | SFP+ XGPON y XGSPON combinados |
| Resaltar: | Módulo del transmisor-receptor de OLT SFP+,Módulo del transmisor-receptor de XGSPON SFP+,ZTE XGPON |
||

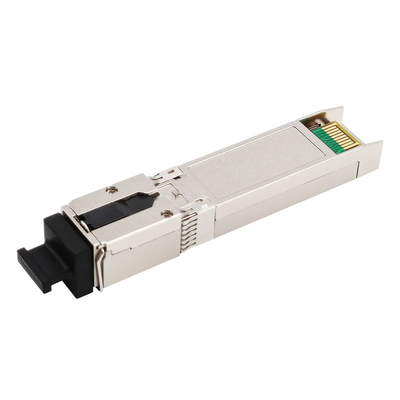

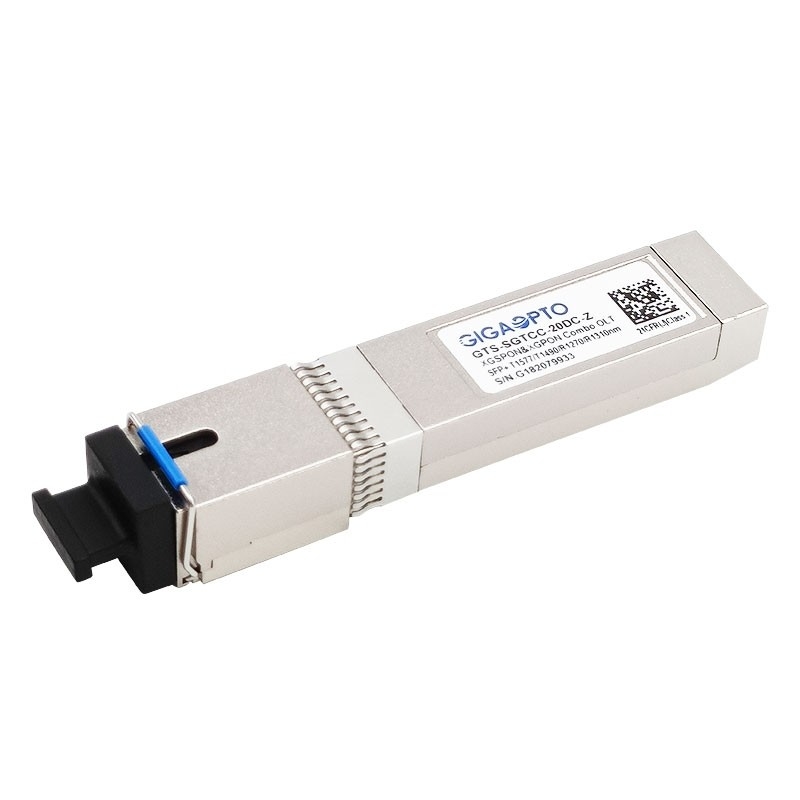

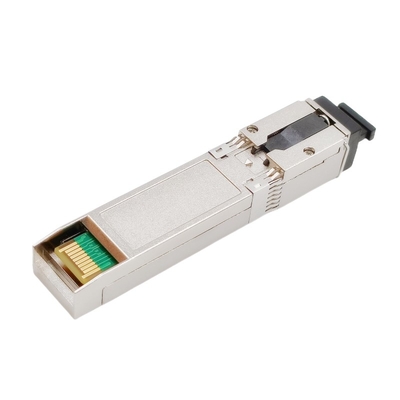

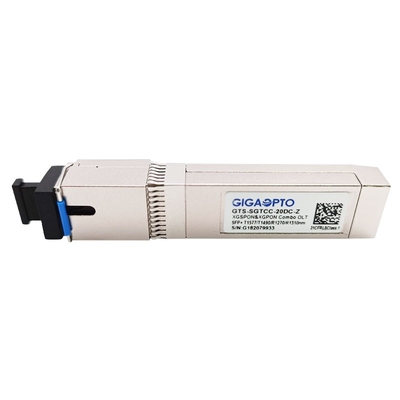

Módulo combinado del transmisor-receptor de ZTE XGPON-XGSPON OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G
Descripción:
El GTS-SGTCC-20DC-Z XGS-PON&XGPON/GPON OLT combinado de Gigaopto es compatible con GPON OLT B+ y XGSPON&XGPON OLT N1.
Consiste en un transmisor del continuo-modo de 1577nm 10Gbps con el laser de EML, un receptor del explosión-modo de 1270nm 10Gbps/2.5Gbps con APD-TIA, un transmisor del continuo-modo de 1490nm 2.5Gbps con el laser de DFB, y un receptor del explosión-modo de 1310nm 1.25G con APD-TIA. Es factor de forma de SFP+, usando gamas de temperaturas comerciales de BIDI SC/UPC Receptacle.Its a partir de la 0 a 70°C.
Características
Condiciones del funcionamiento y de almacenamiento
| Parámetro | Unidad | Mínimo. | Típico | Máximo. |
| Temperatura de almacenamiento | °C | -40 | 85 | |
| Temporeros de funcionamiento del caso | °C | 0 | 70 | |
| Humedad del almacenamiento | % | 5 | 90 | |
| Humedad relativa de funcionamiento | % | 5 | 85 | |
| Voltaje de fuente de alimentación | V | 3,135 | 3,3 | 3,465 |
| Consumo de energía | W | 2,8 | ||
| Umbral de daño para el receptor | dBm | -3 | ||
| Tasa de bits para Tx 1577nm | Gbps | 9,953 | ||
| Tasa de bits para Rx 1270nm | Gbps | 2,488 | 9,953 | |
| Tasa de bits para Tx 1490nm | Gbps | 2,488 | ||
| Tasa de bits para Rx 1310nm | Gbps | 1,244 | ||
Características
Todo el funcionamiento se especifica en la temperatura y las condiciones de trabajo enteras.
| Parámetro | Unidad | Mínimo. | Típico | Máximo. | |||
| Transmisor de XGSPON1577nm 9.953G | |||||||
| Longitud de onda central de TX | nanómetro | 1575 | 1577 | 1580 | |||
| Anchura espectral (- 20dB) | nanómetro | 1 | |||||
| Ratio lateral de la supresión del modo | DB | 30 | |||||
| Poder puesto en marcha medio de XGSPON (N1 BOL) |
dBm | 2,5 | 5 | ||||
| Poder puesto en marcha medio de XGSPON (N1 EOL) |
dBm | 2 | 5 | ||||
| Poder puesto en marcha malo (TX apagado) | dBm | -39 | |||||
| Ratio de la extinción | DB | 8,2 | |||||
| Tolerancia óptica de la pérdida de vuelta | DB | 15 | |||||
| Transmisor los 20km de XGSPON Pena de la dispersión de la fibra |
DB | 1 | |||||
| Máscara del transmisor (PRBS231-1@9.953G) |
Obediente con ITU-T G.9807.1 | ||||||
| Transmisor de XGPON 1577nm 9.953G | |||||||
| Longitud de onda central de TX | nanómetro | 1575 | 1577 | 1580 | |||
| Anchura espectral (- 20dB) | nanómetro | 1 | |||||
| Ratio lateral de la supresión del modo | DB | 30 | |||||
| Poder puesto en marcha medio de XGPON (N1 BOL) |
dBm | 2,5 | 6 | ||||
| Poder puesto en marcha medio de XGPON | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Poder puesto en marcha malo (TX apagado) | dBm | -39 | |||||
| Ratio de la extinción | DB | 8,2 | |||||
| Tolerancia óptica de la pérdida de vuelta | DB | 15 | |||||
| Transmisor los 20km de XGPON Pena de la dispersión de la fibra |
DB | 0,5 | |||||
| Máscara del transmisor (PRBS231-1@9.953G) |
Obediente con ITU-T G.987.2 | ||||||
| Receptor de XGSPON 1270nm 9.953G | |||||||
| Reciba la longitud de onda | nanómetro | 1260 | 1270 | 1280 | |||
| Sensibilidad (N1 BOL) (PRBS231-1@9.953G, ER=8.2, AZUFAIFAS<10- 3=""> |
dBm | -26,5 | |||||
| Sensibilidad (N1 EOL) (PRBS231-1@9.953G, ER=8.2, AZUFAIFAS<10- 3=""> |
dBm | -26 | |||||
| Sobrecarga (N1) | dBm | -4 | |||||
| Tiempo de corrección | ns | 100 | |||||
| El SD afirma el nivel | dBm | -29 | |||||
| El SD De-afirma el nivel | dBm | -45 | |||||
| Histéresis del SD | DB | 0,5 | 6 | ||||
| Receptor de XGPON 1270nm 2.488G | |||||||
| Reciba la longitud de onda | nanómetro | 1260 | 1270 | 1280 | |||
| Sensibilidad (N1 BOL) (PRBS223-1@2.488G, ER=8.2, AZUFAIFAS<10- 4=""> |
dBm | -28 | |||||
| Sensibilidad (N1 EOL) (PRBS223-1@2.488G, ER=8.2, AZUFAIFAS<10- 4=""> |
dBm | -27,5 | |||||
| Sobrecarga (N1) | dBm | -6 | |||||
| El SD afirma el nivel | dBm | -29 | |||||
| El SD De-afirma el nivel | dBm | -45 | |||||
| Histéresis del SD | DB | 0,5 | 6 | ||||
| Parámetro | Unidad | Mínimo. | Típico | Máximo. |
| Transmisor de GPON 1490nm 2.488G | ||||
| Longitud de onda central de TX | nanómetro | 1480 | 1490 | 1500 |
| Anchura espectral (- 20dB) | nanómetro | 1 | ||
| Ratio lateral de la supresión del modo | DB | 30 | ||
| Poder puesto en marcha malo (B+ BOL) | dBm | 2,5 | 5 | |
| Poder puesto en marcha malo (B+ EOL) | dBm | 1,5 | 5 | |
| Poder puesto en marcha malo (TX apagado) | dBm | -39 | ||
| Ratio de la extinción | DB | 8,2 | ||
| Tolerancia óptica de la pérdida de vuelta | DB | 15 | ||
| Transmisor los 20km de GPON Pena de la dispersión de la fibra |
DB | 1 | ||
| Máscara del transmisor (PRBS223- 1@2.488G) |
WithITU-TG.984.2 obediente | |||
| Receptor de GPON 1310nm 1.244G | ||||
| Reciba la longitud de onda | nanómetro | 1290 | 1310 | 1330 |
| Sensibilidad (B+ BOL) (PRBS223-1@1.244G, ER=10, AZUFAIFAS<10- 10=""> |
dBm | -29 | ||
| Sensibilidad (B+ EOL) (PRBS223-1@1.244G, ER=10, AZUFAIFAS<10- 10=""> |
dBm | -28 | ||
| Sobrecarga (B+) | dBm | -8 | ||
| Rango dinámico del modo de explosión del receptor | DB | 15 | ||
| Nivel de SDAssert | dBm | -30 | ||
| SDDe-afirme el nivel | dBm | -45 | ||
| Histéresis del SD | DB | 0,5 | 6 | |
| Parámetro | Unidad | Mínimo. | Típico | Máximo. |
| Características eléctricas del interfaz | ||||
| Oscilación de la entrada de datos de XGSPON&XGPON Differential/TX |
milivoltio | 120 | 800 | |
| Oscilación de la salida de datos de XGSPON&XGPON Differential/RX |
milivoltio | 400 | 800 | |
| Oscilación entrado datos Differential/TX de GPON | milivoltio | 200 | 1600 | |
| Oscilación de la salida de datos de GPON Differential/RX |
milivoltio | 1200 | 2000 | |
| Impedancia diferenciada de los datos | Ω | 90 | 100 | 110 |
| Alto de la salida de LVTTL | V | 2,4 | Vcc | |
| Punto bajo de la salida de LVTTL | V | 0 | 0,4 | |
| LVTTL entró arriba | V | 2,0 | Vcc+0.3 | |
| LVTTL entró bajo | V | 0 | 0,8 | |
