Datos del producto:
|
| Nombre de producto: | Transmisor-receptor 100GBASE-ZR4 | Tipo de forma: | QSFP28 |
|---|---|---|---|
| Componente: | WDM EML/SOA+PIN del LAN de 4 x | longitud de onda: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Conector: | Duplex del LC | Max Distance: | los 80km |
| CDR: | Dual | Presupuesto de poder: | 30dB |
| Palabras claves: | Transmisor-receptor de la fibra de 100GBASE ZR4 los 80km | ||
| Resaltar: | 100g qsfp28 zr4,qsfp28 100g los 80km,100GBASE ZR4 |
||

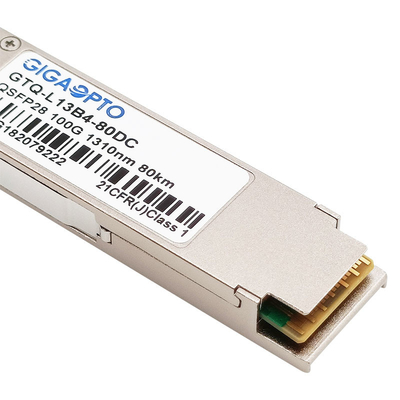

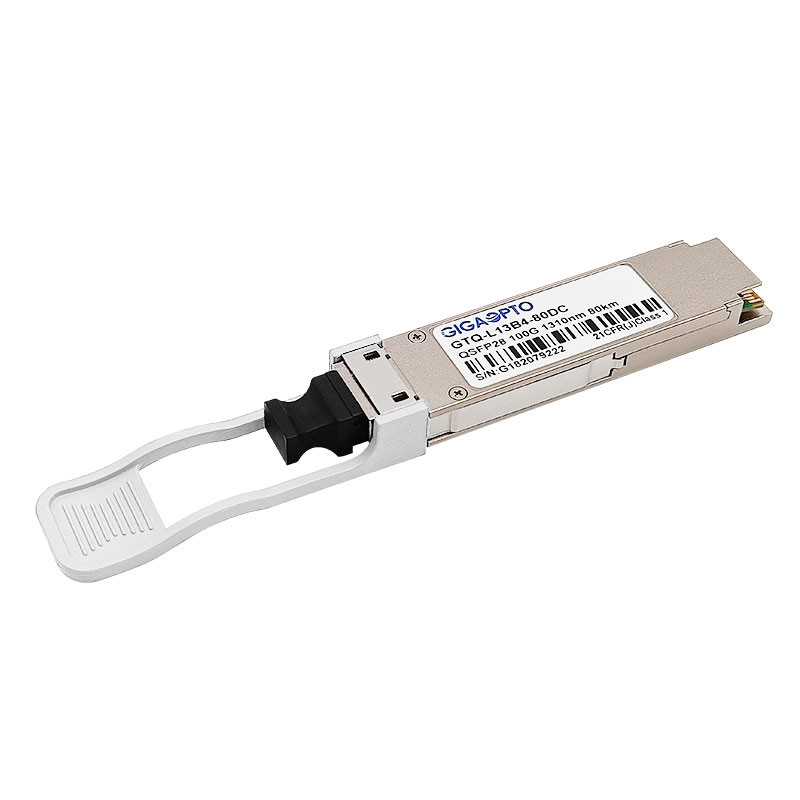

100G QSFP28 ZR4 con los CDR duales 80 kilómetros, λ1296-1309nm, modo LC-a dos caras, solo para los vínculos de Ethernet 100GBASE-ZR4
Descripción
El módulo del transmisor-receptor del GTQ-L13B4-80DC de Gigaopto diseñado para los usos de comunicación óptica obedientes a 100GBASE-ZR4, actuando sobre el cable óptico unimodal del dual-filamento con cuatro carriles independientes de la comunicación óptica, separados de uno a usando tecnología del WDM del LAN, una transmisión máxima puede hasta distancia de los 80km (con el anfitrión FEC) y de los 40km (sin el anfitrión FEC).
Este transmisor-receptor de 100Gbase ZR4 consiste en dos secciones: el alto rendimiento EML refrescó transmisores del laser del WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) del LAN 4x25Gb/s y altos receptores de la sensibilidad 4x25Gb/s SOA+PIN. Todo el transmisor-receptor es CE/RoHS certificó y es obediente con estándares de la seguridad del producto
Un EEPROM serial en el transmisor-receptor permite que el usuario tenga acceso a la supervisión del transmisor-receptor y a datos de configuración vía el interfaz de dos hilos de la gestión de QSFP. Este interfaz utiliza una sola dirección, A0h, con un mapa de memoria dividido en un área más baja y superior. Los datos digitales básicos del diagnóstico (DD) se llevan a cabo en el área más baja mientras que los datos específicos se llevan a cabo en una serie de las tablas en la zona de alta memoria.
Con estas características, este fácil instalar, transmisor-receptor intercambiable caliente de 100G ZR4 es conveniente ser utilizado para la fibra de Service Provider de Internet (ISP) a la agregación y a la espina dorsal caseras, las redes de la base de operador móvil y las interconexiones del sitio del establecimiento de una red móvil del regreso y de Data Center
Especificación
| Nombre de producto | Transmisor-receptor de 100GBASE ZR4 | Número de parte | GTQ-L13B4-80DC |
| Factor de forma | WDM DEL LAN QSFP28 | Max Data Rate | 103.125Gbps (4x 25.78Gbps) |
| Longitud de onda | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Max Link Distance | los 80km |
| Conector | A DOS CARAS-LC | Tipo de cable | fibra unimodal |
| Tipo del transmisor | WDM EML del LAN de 4 x | Tipo del receptor | SOA+PIN |
| TX de potencia de salida | 2~6.5dBm | Sensibilidad del receptor | <-28 dBm=""> |
| Poder-presupuesto (DB) | 30dB | Sobrecarga | > dBm 2 |
| Consumo de energía | ≤6.5W | Ratio de la extinción | >6dB |
| DDM/DOM | Apoyado | Gama de temperaturas | 0 a 70°C (32 a 158°F) |
| CDR (reloj y recuperación de los datos) | CDR incorporados de TX y de RX | Formato de la modulación | NRZ |
| OEM/ODM | Apoyado | Garantía | 3 años |
| Protocolos | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Recordatorio importante | El alcance completo de los 80km requiere el uso de FEC en la plataforma del anfitrión. Sin FEC, el alcance es los 40km | ||
Aviso: Cuando el transmisor-receptor largo del alcance se utiliza en la transmisión corta de la distancia, hecha juego por favor con el atenuador apropiado según la tabla.
| Distancia | ≤ el 10km | ≤ los 25km | ≤ los 35km |
| Atenuador | 15dB | 10dB | 5dB |
Características
Usos
Compatibilidad
Los transmisores-receptores ópticos de Gigaopto son el 100% compatible con todas las marcas importantes del interruptor y no causarán daño a los dispositivos del OEM.
Para asegurar la calidad y la compatibilidad de nuestros productos, cada producto se prueba cuidadosamente en el equipo correspondiente antes de la entrega a los clientes.
Para esta compatibilidad de 100G ZR4 GTQ-L13B4-80DC, refiera por favor a la tabla de la correspondencia de P/N. Si la marca y el número de parte que usted está buscando no se enumera abajo, por favor sepamos y nos encantarán para proveer de usted más detalles.
| Marca/número de parte compatibles correspondientes | |||
| Marca | Número de parte | Marca | Número de parte |
| Gigaopto | GTQ-L13B4-80DC | Enebro | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
