Datos del producto:
|
| Producto: | 100GBASE SWDM4 | Tasa de fecha: | 100Gb/s |
|---|---|---|---|
| Factor de forma: | QSFP28 | Distancia: | 150m@OM5/100m@OM4/75m@OM3 |
| Conector: | LC dúplex | Componente: | VCSEL + PIN |
| Palabras claves: | 100G QSFP28 SWDM4, módulos SWDM4 | ||
| Resaltar: | transmisor-receptor de 850nm MMF,Transmisor-receptor de 100GBASE-SWDM4 MMF,transmisor-receptor de 940nm 100G QSFP28 |
||
De acuerdo con un acuerdo multi-estándar de la industria (SWDM-MSA), rentable ancho de banda que actualiza de 25G a 100G sin las fibras existentes cambiantes
Descripción

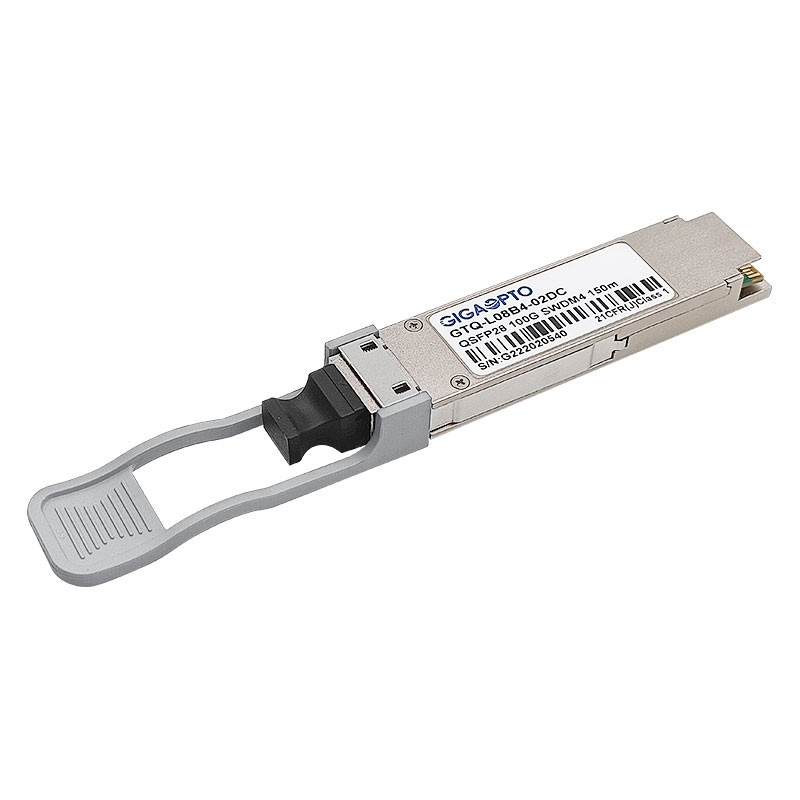

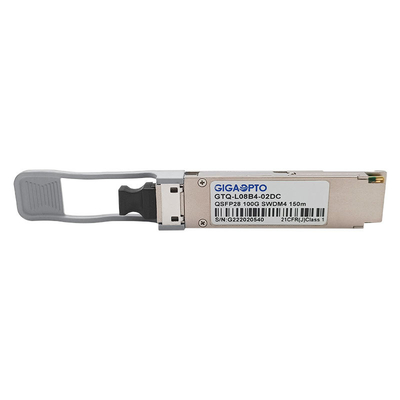

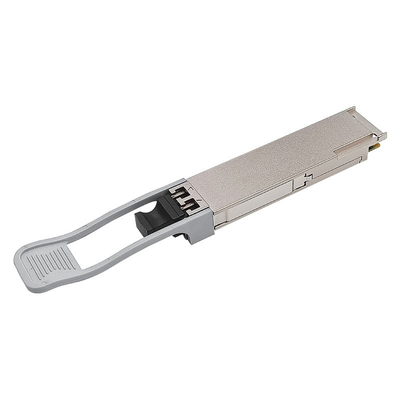

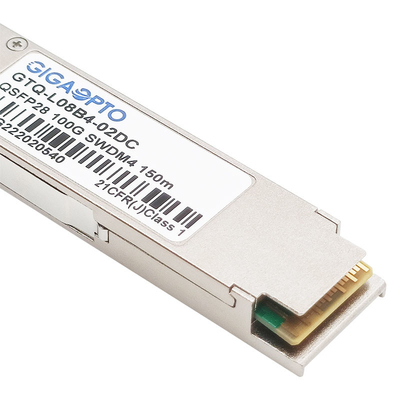

El GTQ-L08B4-02DC de Gigaopto es una clase de transmisor-receptor óptico enchufable utiliza la tecnología de SWDM (múltiplex de división de longitud de onda corto) que trabaja con la fibra con varios modos de funcionamiento, proporcionando 4 canales en la región 850-940nm en 25.78Gbps/lanes, que puede transmitir una señal multiplexada 100G sobre fibra con varios modos de funcionamiento a dos caras con un conector del LC, una transmisión máxima los hasta 75m en OM3/100m en OM4/150m en OM5.
Las funciones de los diagnósticos de Digitaces están disponibles vía un interfaz de I2C, según lo especificado por el QSFP28 MSA.
Especificación
| Nombre de producto | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Tipo del paquete | QSFP28 | Dato-tarifa | 103.12Gbps (4×25.78Gbps) |
| Distancia del vínculo | 150m@OM5/100m@OM4/75m@OM3 | Tipo de cable | Fibra con varios modos de funcionamiento |
| Longitud de onda (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Conector | Duplex del LC |
| Voltaje de fuente de alimentación | +3.3V (típico) | Consumo de energía | ≤ 3.5W |
| Tipo del transmisor | SWDM VCSEL | Tipo del receptor | PIN |
| Poder de TX por carril | -5,5 ~ +3dBm | Sensibilidad del receptor | < -3=""> |
| Ratio de la extinción | > 2dB | Formato de la modulación | NRZ |
| Ambiente | Funcionamiento: 0 a 70°C | DOM/DDM | ayuda |
| Almacenamiento: -40°C a 85°C | Garantía | 3 años | |
| Protocolos | 100G Ethernet, MSA obediente | ||
Característica
Usos
Características ópticas
| Parámetro del transmisor | Carril | Minuto | Típico | Máximo | Unidad | Nota |
| Tarifa de la señalización, cada carril | 25.78125±100ppm | Gb/s | ||||
|
Gama de longitud de onda del carril |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanómetro |
||
| Formato de la modulación | NRZ | |||||
| Diferencia en poder del lanzamiento entre cualquier dos carriles | 4,5 | dBm | ||||
| Anchura espectral del RMS | 0,59 | nanómetro | 1 | |||
| Amplitud óptica de la modulación (OMA), cada carril | -5,5 | 3 | dBm | 2 | ||
| Poder medio del lanzamiento por el carril @ TX del estado | -30 | dBm | ||||
|
Poder del lanzamiento en OMA menos TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Cierre del ojo del transmisor y de la dispersión |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
DB |
3 |
||
| Ratio de la extinción | 2 | DB | ||||
| Tolerancia óptica de la pérdida de vuelta | 12 | DB | ||||
| Flujo cercado |
el ≥86% en 19 um el ≤30% en 4,5 um |
4 | ||||
|
Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} El ratio de golpe 1.5x10-3 golpea por muestra |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Notas: 1. La anchura espectral del RMS es la desviación estándar del espectro. 2. El valor más bajo normativo de OMA para un transmisor obediente es ‘poder del lanzamiento en OMA menos TDEC, cada carril (minuto)’ más el valor real de ‘TDEC’, pero con un valor por lo menos de ‘OMA, por cada uno carril (minuto)’. 3. TDEC se calcula del TDECm medido usando los métodos en 3,6. TDECm se mide después del método en la cláusula 95.8.5 de IEEE 802,3 usando un receptor de la referencia del ancho de banda de 12,6 gigahertz para todos los carriles. 4. Si está medido en el tipo A1a.2 o el tipo fibra de A1a.3 50 um de acuerdo con IEC 61280-1-4. |
||||||
| Parámetro del receptor | Carril | Minuto | Típico | Máximo | Unidad | Nota |
| Tarifa de la señalización, cada carril | 25.78125±100ppm | Gb/s | ||||
|
Gama de longitud de onda del carril |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanómetro |
||
| Formato de la modulación | NRZ | |||||
| Umbral de daño | 4,4 | dBm | ||||
|
La media recibe el poder, cada carril |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Poder del receptor, cada carril (OMA) | 3 | dBm | ||||
| Reflexión del receptor | -12 | DB | ||||
|
sensibilidad unStressed del receptor (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
sensibilidad 1.unstressed en las AZUFAIFAS de 5E-5 (pre FEC) |
||||||
Características eléctricas
| Características de señal eléctricas de entrada del transmisor (TP1) | Minuto | Típico | Máximo | Unidad |
| Señalando tarifa por el carril (gama) | ± 25,78125 100 PPM | GBD | ||
| El diferencial entró la pérdida de vuelta | Ecuación (83E-5) | DB | ||
| Diferencial a la pérdida de vuelta común de la entrada del modo | Ecuación (83E-6) | DB | ||
| Unión mal hecha diferenciada de la terminación | 10 | % | ||
| El módulo subrayado entró la prueba | Vea 83E3.4.1 | |||
| Tolerancia diferenciada del voltaje de entrada PK-PK | 900 | milivoltio | ||
| Voltaje de modo común de DC | -350 | 2850 | milivoltio | |
| Sola gama terminada de la tolerancia del voltaje | -0,4 | 3,3 | V | |
| Características de señal eléctricas de salida del receptor (TP4) | Minuto | Típico | Máximo | Unidad |
| Señalando tarifa por el carril (gama) | ± 25,78125 100 PPM | GBD | ||
| Voltaje de salida del común-modo de la CA (RMS) | 17,5 | milivoltio | ||
| Voltaje de salida diferenciado | 900 | milivoltio | ||
| Anchura del ojo | 0,57 | UI | ||
| Altura del ojo, diferencial | 228 | milivoltio | ||
| Cierre vertical del ojo | 5,5 | DB | ||
| El diferencial hizo salir la pérdida de vuelta | Ecuación (83E-2) | DB | ||
| Campo común a la pérdida de vuelta diferenciada de la conversión de modo | Ecuación (83E-3) | DB | ||
| Unión mal hecha diferenciada de la terminación | 10 | % | ||
| Tiempo de transición (el 20% a los 80%) | 12 | picosegundo | ||
| Voltaje de modo común de DC | -350 | 2850 | milivoltio | |
Dimensiones mecánicas
Unidad: milímetro,
