Datos del producto:
|
| Paquete: | 1x9 | Velocidad: | 1.25Gbps |
|---|---|---|---|
| Longitud de onda del centro: | 1270nm ~ 1610nm | Tipo del LD: | DFB |
| Conector: | SC a dos caras, ST, FC | Voltaje de fuente: | 3.3V o 5V |
| Palabras claves: | módulo de 1x9 1.25Gbps CWDM, transmisor-receptor óptico de 1.25G los 40km | ||
| Resaltar: | transmisor-receptor óptico 1x9 de los 40km,transmisor-receptor óptico de 1610nm 1x9,módulo del cwdm |
||

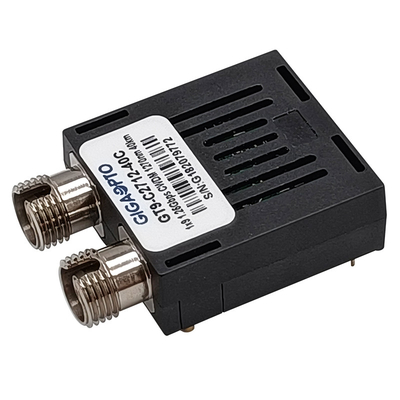

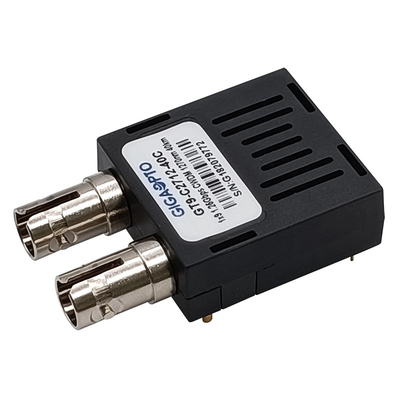

1.25Gbps 1x9 CWDM 1270nm al duplex SC/ST/FC del módulo LVPECL PECL del transmisor-receptor de 1610nm los 40km SMF
Descripción
Los transmisores-receptores unimodales 1×9 de la serie del GT9-Cxx12-40x Del GIGAOPTO son energía baja, módulos del alto rendimiento que apoyan hasta la tarifa de datos 1.25Gb/s para las comunicaciones de datos ópticas a dos caras tales como Gigabit Ethernet y canal de la fibra.
Este módulo del transmisor-receptor de la serie CWDM 1×9 proporciona distancia de transmisión de los 40km sobre fibra del solo modo. Hay 18 longitudes de onda de centro a partir de 1270 nanómetro disponible a 1610nm, con cada paso 20nm.
La sección del transmisor utiliza un laser múltiple del WDM DFB del pozo del quántum y es un laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825. El receptor que la sección utiliza un preamplificador integrado del detector de InGaAs (IDP) montó en un jefe óptico y un poste-amplificador limitador IC. Un interfaz de la lógica de PECL simplifica el interfaz al conjunto de circuitos externo.
Especificación
| Factor de forma | 1x9 | Tasa de bits (Gbps) | 1.25Gbps |
| Conector | SC dual, FC, ST | Distancia máxima | los 40km |
| DOM | No | Tipo de cable | Solo modo (SMF) |
| Garantía | 3 años | Gama de temperaturas |
Anuncio publicitario 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro | 1270nm a 1610nm | Voltaje de fuente de alimentación | 3.3V o 5V |
| Temperatura de almacenamiento | -40 a 85°C (- 40 a 185°F) | Corriente total | 300mA |
| Tipo del transmisor | DFB | Tipo del receptor | PIN |
| De potencia de salida óptico | -5 a 0dBm | Sensibilidad de RX | <-24dbm> |
| Ratio de la extinción | >9dB | Sobrecarga de RX | >-3dBm |
| Protocolos | IEEE802.3z | ||
Características
Uso
Información el ordenar
| Número de parte | TX (xx=) | Conec. | Voltaje | Temporeros. | Descripción |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor comercial 3.3V/5V |
| GT9-Cxx12-40I | SC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-40C3 | SC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-40I3 | SC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-40C5 | SC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor comercial 5V | |
| GT9-Cxx12-40I5 | SC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, SC, transmisor-receptor industrial 5V | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor comercial 5V | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, FC, transmisor-receptor industrial 5V | |
| GT9-Cxx12-40CT | ST | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor comercial 3.3V/5V | |
| GT9-Cxx12-40IT | ST | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor industrial 3.3V/5V | |
| GT9-Cxx12-40CT3 | ST | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor comercial 3.3V | |
| GT9-Cxx12-40IT3 | ST | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor industrial 3.3V | |
| GT9-Cxx12-40CT5 | ST | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor comercial 5V | |
| GT9-Cxx12-40IT5 | ST | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, los 40km, SMF, ST, transmisor-receptor industrial 5V |
