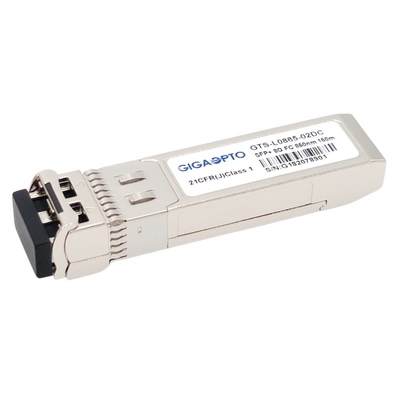

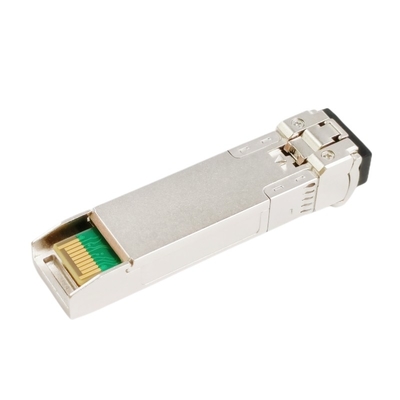

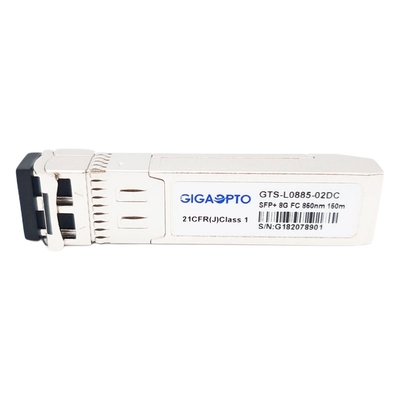

Datos del producto:
|
| Nombre de producto: | transmisor-receptor de 8G FC | Factor de forma: | SFP+ |
|---|---|---|---|
| longitud de onda: | 850nm | Alcance: | los 300m |
| Medios: | dos hombres y una mujer | Conector: | LC |
| Palabras claves: | canal de la fibra 8G, transmisor-receptor del interruptor de SFP+ | Tipo: | INTERRUPTOR SFP |
| Resaltar: | Módulo del transmisor-receptor de la fibra de SFP+,módulo del transmisor-receptor de la fibra 850nm,INTERRUPTOR DE SFP+ |
||
transmisor-receptor SFP+, canal de la fibra 8/4/2/1G, los 300m del canal de la fibra 8G
Descripción
Este transmisor-receptor de 8GFC SFP+ se diseña para los usos de la conectividad del canal de la fibra de la onda corta 8Gbps, que proporciona el vínculo los hasta 300m sobre una fibra con varios modos de funcionamiento (MMF) vía receptáculo a dos caras del LC. Este transmisor-receptor utilizar el transmisor del laser de 850nm VSCEL y el receptor de calidad superior de PIN Photodiode.
Los módulos del interruptor de 8G FC SFP+ son obedientes con FC-PI-4 el Rev. 8,00 y SFF-8472 el Rev 11,0, y compatible con SFF-8432 y las porciones aplicables SFF-8431 del Rev. 4,1.
Apoya tarifa de 1.0625-8.5 datos de los Gbps y los usos tales como el canal de la fibra 8G (8.5Gbps), canal de la fibra 4G (4.25Gbps), canal de la fibra 2G (2.125Gbps), canal de la fibra 1G (1.0625Gbps).
El transmisor-receptor óptico es RoHS obediente y CE/FCC certificó.
Especificación
| Factor de forma | SFP+ | Max Data Rate (Gbps) | 8.5Gbps |
| Longitud de onda de centro | 850nm | Distancia de la fibra | los 300m |
| Conector | Duplex LC | Medios tipo | MMF |
| Tipo del transmisor | VCSEL | Tipo del receptor | PIN |
| Poder de TX | -6~-0.5dBm | Sensibilidad del receptor | <-10> |
| Ratio de la extinción | >3.5dB | Sobrecarga | >0.5dBm |
| Temperatura | 0 a 70°C (32 a 158°F) | Diagnóstico de Digitaces | Apoyado |
| OEM/ODM | Apoyado | Garantía | 3 años |
| Conformidad | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 y 1040,11, RoHS | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda del centro | λc | 840 | 850 | 860 | nanómetro | ||
| Anchura espectral (RMS) | Δλ | 0,65 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | - | - | - | DB | ||
| De potencia de salida medio | Abadejo | -6,0 | -0,5 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,0 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 950 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Longitud de onda del centro | λc | 840 | 850 | 860 | nanómetro | ||
| Sensibilidad del receptor | -10,5 | dBm | 3 | ||||
| Sobrecarga del receptor | 0,5 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -12 | dBm | ||||
| El LOS afirma | LOSA | -22 | dBm | ||||
| Histéresis del LOS | 0,5 | 4 | DB | ||||
| Diferencial del oscilación de la salida de datos | Vout | 500 | 700 | 900 | milivoltio | 4 | |
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
Notas:
1. El poder óptico se pone en marcha en MMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 231-1 @8.5Gbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
Compatibilidad
El transmisor-receptor óptico de cada Gigaopto se prueba en el dispositivo del anfitrión para verificar interoperabilidad, y prometemos a 100% compatibilidad completa en el dispositivo especificado con una garantía de tres años.
Para este GTS-L0885-02DC, refiera por favor a la tabla de la correspondencia de P/N. Si usted está interesado en conocer más compatibilidad, usted es siempre agradable entrarnos en contacto con.
| Marca/número de parte compatibles correspondientes | |||
| Marca | Número de parte | Marca | Número de parte |
| Gigaopto | GTS-L0885-02DC | Brocado | XBR-000147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| Enebro | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Dimensiones mecánicas
