Datos del producto:
|
| Nombre de producto: | Transmisor-receptor de 8GFC SFP | Tipo: | SFP+ |
|---|---|---|---|
| longitud de onda: | 1310nm | Alcance del cable: | los 25Km |
| Componente: | DFB+PIN | Interfaz: | DUAL-LC |
| Palabras claves: | transmisor-receptor del canal SFP+ de la fibra 8G | ||
| Resaltar: | transmisor-receptor del canal de la fibra de los 25km,DOM Fiber Channel Transceiver,Transmisor-receptor de FC |
||

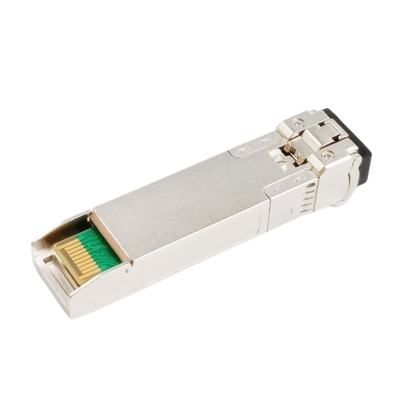

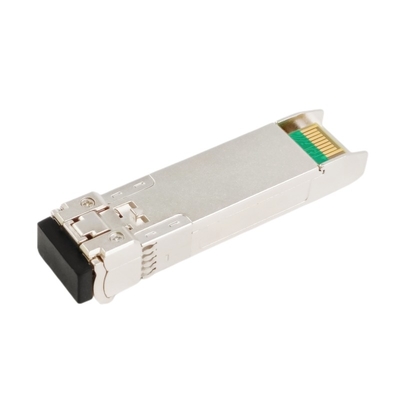

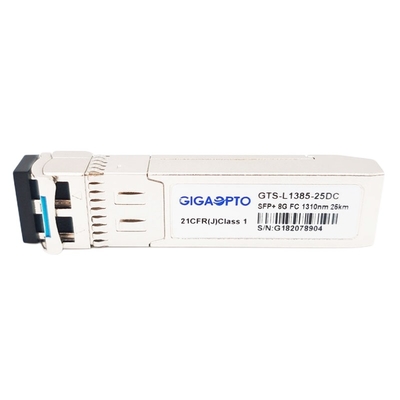

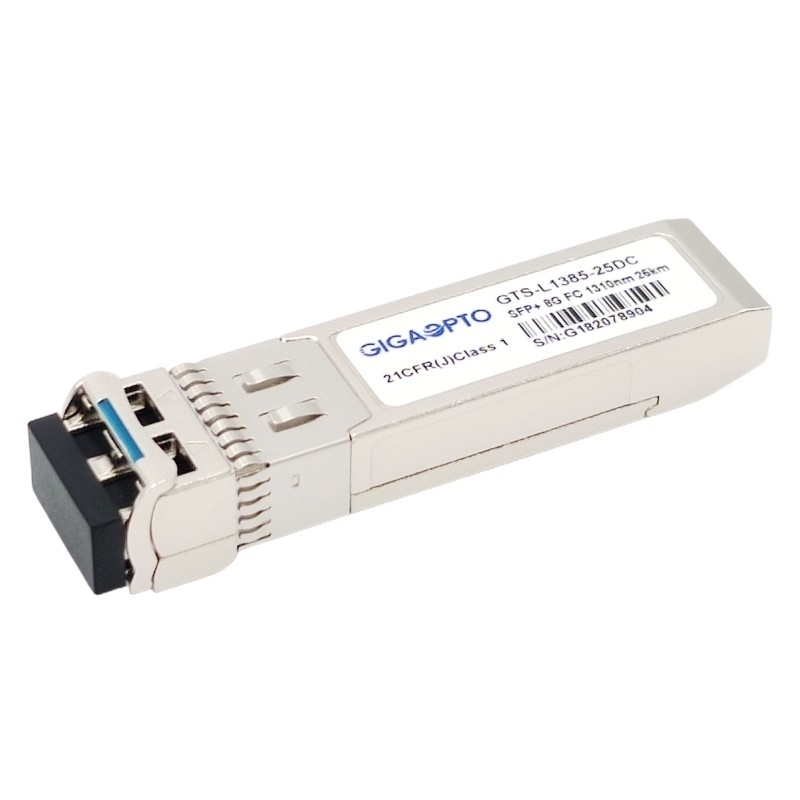

la onda larga de 8G FC extendió los DOM del transmisor-receptor DFB+PIN 1310nm SMF LC de los 25KM SFP+
Descripción
Los transmisores-receptores GTS-L1385-25DC del 8GFC SFP+ de Gigaopto se diseñan para apoyar el canal de la fibra 8G (FC), conveniente para los vínculos los hasta 25km de la red del almacén (SAN) sobre fibras duales.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Este transmisor-receptor es completamente obediente con el acuerdo de SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) y el estándar de FCIA FC-PI-4 800-SM-LC-L.
Las funciones ópticas de la supervisión de Digitaces (DOM) están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
El transmisor-receptor óptico del canal de la fibra es RoHS obediente y CE/FCC certificó.
Especificación
| Factor de forma | SFP+ | Tarifa de datos (Gbps) | 8.5Gbps |
| Longitud de onda | 1310nm | Distancia de la fibra | los 25km |
| Conector | A DOS CARAS-LC | Tipo de cable | SMF |
| Tipo del LD | DFB | Tipo del receptor | PIN |
| Poder de Tx | -1.0~+3.0dBm | Sensibilidad de Rx | <-16> |
| Ratio de la extinción | >3.5dB | Sobrecarga | >0.5dBm |
| Gama de temperaturas | 0 a 70°C (32 a 158°F) | Garantía | 3 años |
| OEM/ODM | Apoyado | Protocolo | MSA obediente |
| Conformidad | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 y 1040,11, RoHS | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda del centro | λc | 1270 | 1310 | 1350 | nanómetro | ||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | - | DB | |||
| De potencia de salida medio | Abadejo | -1,0 | +3,0 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 850 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Longitud de onda del centro | λc | 1260 | 1600 | nanómetro | |||
| Sensibilidad del receptor | -16 | dBm | 3 | ||||
| Sobrecarga del receptor | 0,5 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -17 | dBm | ||||
| El LOS afirma | LOSA | -30 | dBm | ||||
| Histéresis del LOS | 0,5 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 300 | 900 | milivoltio | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 231-1 @10312Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
Compatibilidad
Todos los módulos ópticos del transmisor-receptor del GTS-L1385-25DC de Gigaopto son originarios abierto, se pueden cifrar para ser totalmente compatibles con los dispositivos de la corriente principal, refieren por favor a la forma siguiente, para más compatibilidad de los productos, no dude en para entrarnos en contacto con por favor.
| Marca/número de parte compatibles correspondientes | |||
| Marca | Número de parte | Marca | Número de parte |
| Gigaopto | GTS-L1385-25DC | Brocado | XBR-000174 |
| HPE | AW538A | ||
