Datos del producto:
|
| Nombre de producto: | SFP-8GFC-40 | Max Speed (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| longitud de onda: | 1310nm | Max Distance: | los 40km |
| Conector: | PC DEL LC | DDM/DOM: | Apoyado |
| Temperatura: | 0 a 70°C | OEM/ODM: | Apoyado |
| Palabras claves: | 8GFC SFP+ ER 1310nm los 40km | ||
| Resaltar: | transmisor-receptor del canal de la fibra 8G,Canal de la fibra de los DOM 8G,FC SFP+ |
||

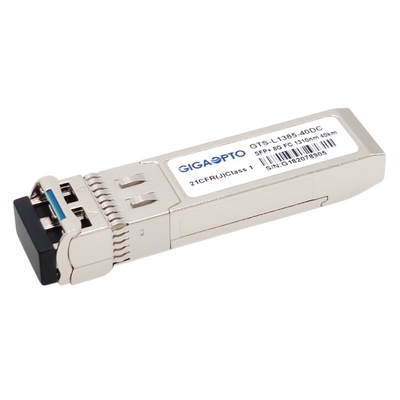

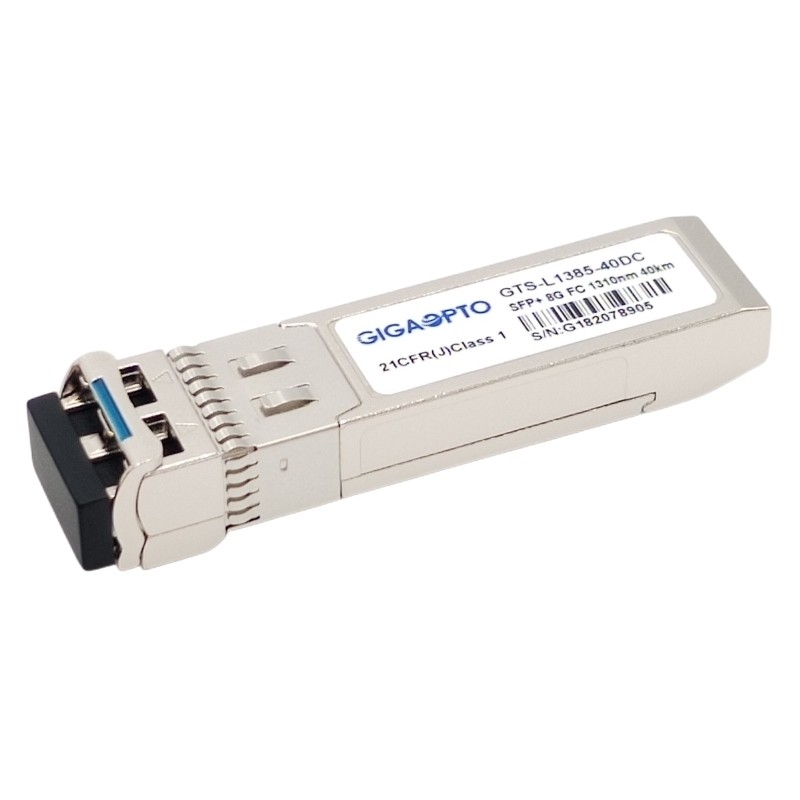

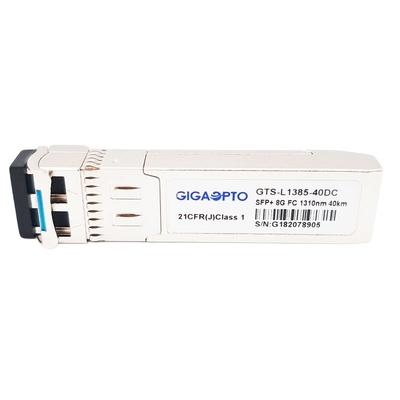

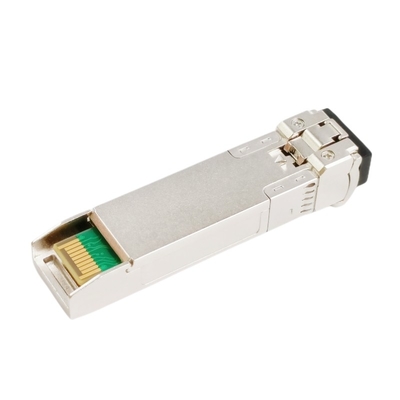

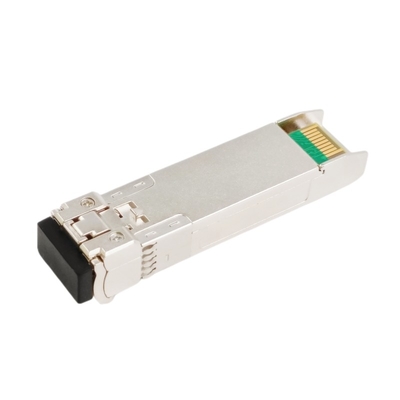

módulo del transmisor-receptor del canal de la fibra 8G (8GFC), red SFP-8GFC-40 del brocado compatible, Caliente-enchufable
Descripción
El transmisor-receptor del canal de la fibra SFP-8GFC-40 es módulo enchufable del pequeño factor de forma, diseñado para apoyar el canal de la fibra 8G (FC), conveniente para los vínculos los hasta 40km de la red del almacén (SAN) sobre fibra del solo modo.
La sección del transmisor incorpora un laser confiable de 1310nm DFB. Y la sección del receptor consiste en un fotodiodo del PIN integrado con un TIA. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Este transmisor-receptor es completamente obediente con el acuerdo de la Multi-fuente de SFP+ (MSA) y el estándar de FCIA FC-PI-4 800-SM-LC-L.
Las funciones ópticas de la supervisión de Digitaces (DOM) están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
El transmisor-receptor óptico del canal de la fibra es CE/FCC/RoHS obediente.
Especificación
| Nombre de producto | SFP-8GFC-40 | Categoría | Canal SFP de la fibra |
| Empaquetado | SFP+ | Ancho de banda | 1.06Gbps ~ 8.5Gbps |
| Longitud de onda de centro | 1310nm | Transmisión | los 40km |
| Interfaz | Receptáculo a dos caras del LC | Tipo de cable | G.652 SMF |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | PIN |
| TX de potencia de salida (dBm) | 1~4dBm | Sensibilidad del receptor | <-15dbm> |
| Diagnósticos | Ayuda | OEM/ODM | Ayuda |
| Gama de temperaturas | 0 a 70°C (32 a 158°F) | Garantía | 3 años |
| Protocolos | MSA obediente | ||
Características
Usos
Especificaciones de funcionamiento – eléctricas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo | Unidad | Notas | |||||
| Transmisor | |||||||||||
| CML entra (el diferencial) | Vin | 150 | 1200 | mVpp |
La CA se juntó entradas |
||||||
|
Modo común entrado de la CA Voltaje |
0 | 25 | milivoltio | RMS | |||||||
|
Impedancia de entrada (Diferencial) |
Zin | 85 | 100 | 115 | ohmio |
Rin > 100 kohms @ DC |
|||||
|
Entrada diferenciada S-parámetro |
SDD 11 | - | - | -10 | DB | ||||||
|
Diferencial al campo común Conversión de modo |
SCD 11 | - | - | -10 | DB | ||||||
|
Tx_DISABLE entró Voltaje – alto |
V | ||||||||||
| 2 | 3,45 | ||||||||||
|
Tx_DISABLE entró Voltaje – punto bajo |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Tx_FAULT hizo salir Voltaje – alto |
Vcc+0.3 | V |
Io = 400µA; Anfitrión Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULT hizo salir Voltaje – punto bajo |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Receptor | |||||||||||
|
Salidas de CML (Diferencial) |
700 | mVpp |
La CA se juntó salidas |
||||||||
| Vout | 350 | ||||||||||
|
Campo común de la CA de la salida Voltaje del modo |
0 | 15 | milivoltio | RMS | |||||||
|
Impedancia de salida (Diferencial) |
Zout | 90 | 100 | 110 | ohmio | ||||||
|
Salida diferenciada S-parámetro |
SD 22 | - | - | -10 | DB | ||||||
|
Voltaje de salida de Rx_LOS – Alto |
2 | Vcc+0.3 | V |
lo = 400µA; Anfitrión Vcc |
|||||||
|
Voltaje de salida de Rx_LOS – Punto bajo |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2,5 | V | Con la identificación serial | |||||||
| Vol. | 0 | 0,5 | V | ||||||||
Especificaciones de funcionamiento – ópticas
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | ||||
| el diámetro SMF de base de los 9µm apoyó distancia | 40 | Kilómetro | |||||||
| Tarifa de datos | 0,614 | 8,5 | Gbps | ||||||
| Transmisor | |||||||||
| Longitud de onda del centro | λC | 1290 | 1310 | 1330 | nanómetro | ||||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | ||||||
| De potencia de salida medio | Abadejo | 1 | 4 | dBm | |||||
| Ratio de la extinción | ER | 3,5 | DB | ||||||
| Poder medio APAGADO del transmisor | Poff | -30 | dBm | ||||||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||||
| Neutralización de TX | Neutralización | 2,0 | Vcc+0.3 | V | |||||
| Permita | 0 | 0,8 | |||||||
| Falta de TX | Falta | 2,0 | VCC +0,3 | V | |||||
| Normal | 0 | 0,8 | |||||||
| La neutralización de TX afirma tiempo | t_off | - | - | 10 | nosotros | ||||
| TX_DISABLE niegan tiempo | t_on | - | - | 1 | ms | ||||
| Tiempo de TX_BISABLE para comenzar el reset | t_reset | 10 | - | - | nosotros | ||||
|
Hora de inicializarse, incluir reset de TX_FAULT |
- | - | 300 | ms | |||||
| t_init | |||||||||
| TX_FAULT de la falta a la aserción | t_fault | - | - | 100 | nosotros | ||||
| Inquietud total | TJ | - | - | 0,28 | UI (p-p) | ||||
| Inquietud dependiente de los datos | DDJ | - | - | 0,1 | UI (p-p) | ||||
| Inquietud sin correlación | UJ | - | - | 0,023 | RMS | ||||
| Receptor | |||||||||
| Longitud de onda del centro | λ | 1260 | 1565 | nanómetro | |||||
| Sensibilidad | Pmin | -15 | dBm | ||||||
| Sobrecarga del receptor | Pmax | 0,5 | dBm | ||||||
| Pérdida de vuelta óptica | ORL | -12 | DB | ||||||
| El LOS De-afirma | LOSD | -18 | dBm | ||||||
| El LOS afirma | LOSA | -30 | dBm | ||||||
| LOS | Alto | 2,0 | VCC +0,3 | V | |||||
| Punto bajo | 0 | 0,8 | |||||||
Especificaciones mecánicas
