Datos del producto:
|
| Nombre de producto: | SFP-8GFC-ZR | Max Rate (Gbps): | 8.5Gbps |
|---|---|---|---|
| longitud de onda: | 1550nm | Max Reach: | los 80km |
| Componentes: | EML/APD | Conector/polaco: | LC/PC dúplex |
| Temporeros: | 0 a 70°C | Poder-presupuesto: | 24db |
| Palabras claves: | Transmisor-receptor de 8GFC ZW SFP+, 8G FC los 80km 1550nm | ||
| Resaltar: | Módulo de canal de la fibra 8GFC,módulo de canal de la fibra de los 80km,Transmisor-receptor de ZW SFP+ |
||

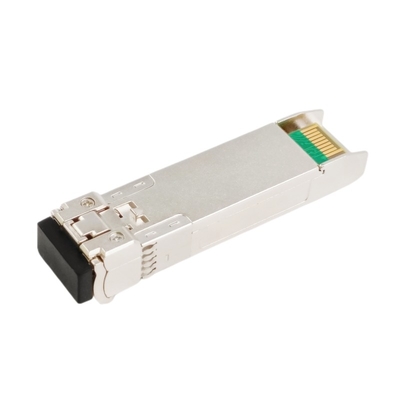

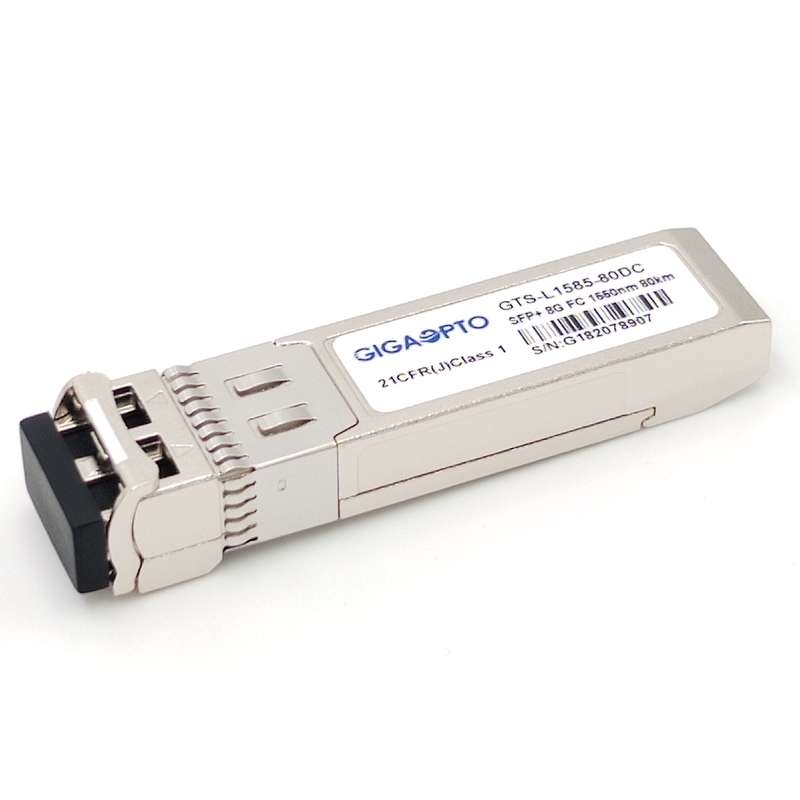

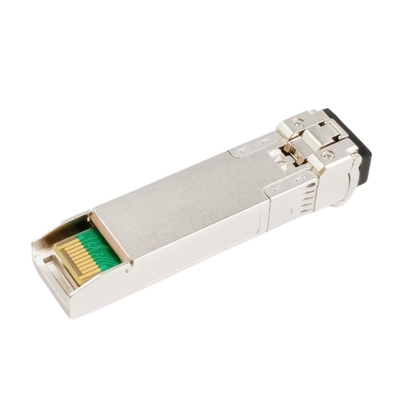

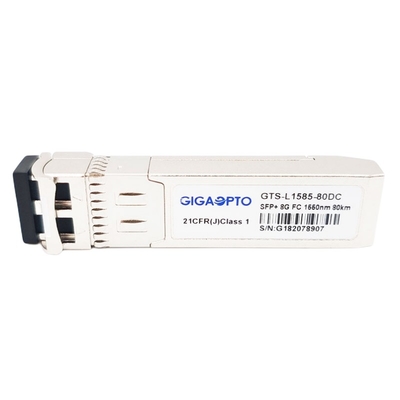

Módulo óptico del transmisor-receptor de 8GFC SFP+ 1550nm los 80km para el canal de la fibra y el SAN
Descripción
El 8GFC SFP+ de Gigaopto que el transmisor-receptor óptico GTS-L1585-80DC se diseña para el uso de la conectividad del canal de la fibra de la onda larga 8Gb/s, él proporciona 8.5Gb/s la producción los hasta 80km sobre la fibra unimodal (SMF) usando la longitud de onda 1550nm.
La sección del transmisor incorpora un laser refrescado 1550nm confiable de EML. Y la sección del receptor consiste en un fotodiodo del PIN integrado con un TIA. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Este transmisor-receptor de SFP+ ZW es completamente obediente con el acuerdo de la Multi-fuente de SFP+ (MSA) y el estándar de FCIA FC-PI-4 800-SM-LC-L.
Las funciones de los diagnósticos de Digitaces están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
Especificación
| Marca compatible | Brocado | Categoría | Canal SFP de la fibra |
| Número de parte | GTS-L1585-80DC | Presupuesto de poder | 24dBm |
| Tipo de forma | SFP+ | Max Data Rate | 8.5Gb/s |
| Longitud de onda | 1550nm | Distancia | los 80km @ G.652 |
| Conector | Receptáculo del LC | Medios | SMF |
| Tipo del transmisor | EML | Tipo del receptor | APD |
| Voltaje de fuente de alimentación | 3.3V | Fuente actual | <450ma> |
| Poder de TX | 0~5dBm | Sensibilidad del receptor | <-24dbm> |
| Ratio de la extinción | >7.0dB | Sobrecarga del receptor | >-7.0dBm |
| Gama de temperaturas | 0 a 70°C (32 a 158°F) | Garantía | 3 años |
| OEM/ODM | Apoyado | Diagnóstico de Digitaces | Ayuda |
| Protocolos | MSA obediente | ||
Características
Uso
Características ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1565 | nanómetro | |||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | |||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | - | DB | ||||
| De potencia de salida medio | Abadejo | 0 | 5,0 | dBm | 1 | |||
| Ratio de la extinción | ER | 7,0 | DB | |||||
| Diferencial entrado datos del oscilación | VIN | 180 | 850 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1260 | 1600 | nanómetro | ||||
| Sensibilidad del receptor | -24,0 | dBm | 3 | |||||
| Sobrecarga del receptor | -7,0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -25,0 | dBm | |||||
| El LOS afirma | LOSA | -35 | dBm | |||||
| Histéresis del LOS | 0,5 | DB | ||||||
| Diferencial del oscilación de la salida de datos | Vout | 300 | 900 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Nota:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 231-1 @8.5Gbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
