Datos del producto:
|
| Nombre de producto: | Transmisor-receptor de 32GFC LW | Empaquetado: | SFP28 |
|---|---|---|---|
| Tarifa de datos (Gbps): | 32 Gbps | longitud de onda: | 1310nm |
| Distancia: | el 10km | Componentes ópticos: | DFB/PIN |
| Interfaz: | DUAL-LC | Palabras claves: | Transmisor-receptor del canal de la fibra de 32GFC LW |
| Resaltar: | Transmisor-receptor del canal de la fibra SFP28,transmisor-receptor del canal de la fibra 1310nm,SMF 32G FC |
||

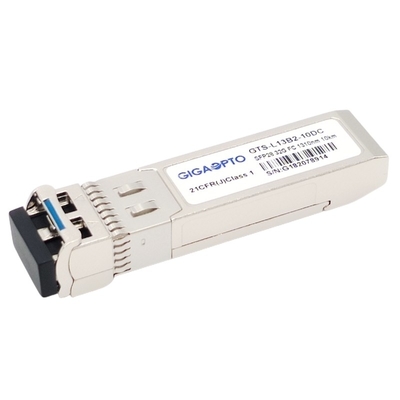

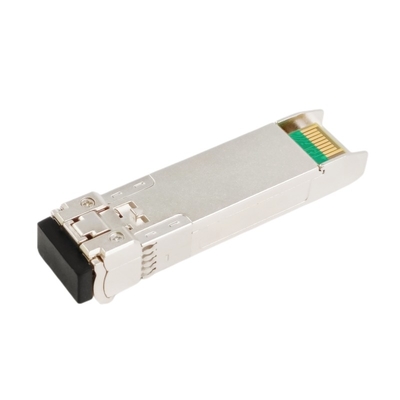

DOM del LC del módulo del transmisor-receptor del canal SFP28 de la fibra de 32G SMF 1310nm el 10km
Descripción
Este 32GFC SFP28 LW es un monocanal, usos enchufables calientes del transmisor-receptor para 32GFC y de Ethernet 25G. Actúa en una longitud de onda nominal de 1310nm y apoya el canal de la fibra 8G/16G/32G (FC) y Ethernet 25G, conveniente para la red del almacén (SAN), vínculos de centro de datos el hasta 10km sobre fibra del solo modo.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de 1310nm DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
El transmisor-receptor de la fibra de la longitud de onda larga del canal de la fibra 32G (32GFC) apoya los diagnósticos ópticos de DDM/DOM que proporcionan la información de diagnóstico en tiempo real sobre las actuales condiciones de funcionamiento.
Es completamente obediente al acuerdo multi de la fuente SFF-8431 y SFF-8472 (MSA), RoHS, canal de la fibra 32G (28,05 Gbps), canal de la fibra 16G (14.025Gbps), especificaciones del canal de la fibra 8G (8,5 Gbps).
Especificación
| Producto | 32GFC LW | Número de parte | GTS-L13B2-10DC |
| Factor de forma | SFP28 | Max Data Rate | 28.05Gbps |
| Longitud de onda | 1310nm | Max Cable Distance | el 10km |
| Conector | Duplex LC | Medios | MMF |
| Tipo del transmisor | DFB | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Corriente de la fuente de alimentación | <400ma> |
| Poder de TX | -7~2dBm | Sensibilidad del receptor | <-11> |
| Ratio de la extinción | >4dB | Sobrecarga del receptor | <2dbm> |
| Gama de temperaturas | 0 a 70°C (32 a 158°F) | Garantía | 3 años |
| OEM/ODM | Apoyado | Supervisión de diagnóstico de Digitaces | Ayuda |
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda del centro | λc | 1270 | 1310 | 1350 | nanómetro | ||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | - | DB | |||
| De potencia de salida medio | Abadejo | -7 | 2 | dBm | 1 | ||
| Ratio de la extinción | ER | 4 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 850 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Longitud de onda del centro | λc | 1260 | 1600 | nanómetro | |||
| Sensibilidad del receptor | -11,6 | dBm | 3 | ||||
| Sobrecarga del receptor | 2 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -15 | dBm | ||||
| El LOS afirma | LOSA | -30 | dBm | ||||
| Histéresis del LOS | 0,5 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 300 | 900 | milivoltio | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 231-1 @25.08Gps, AZUFAIFAS ≤1×10-6.
4. Internamente CA-juntado.
Compatibilidad
Todos los módulos ópticos del transmisor-receptor del GTS-L13B2-10DC de Gigaopto son originarios abierto, se pueden cifrar para ser totalmente compatibles con los dispositivos de la corriente principal, refieren por favor a la forma siguiente, para más compatibilidad de los productos, no dude en para entrarnos en contacto con por favor.
| Marca/número de parte compatibles correspondientes | |||
| Marca | Número de parte | Marca | Número de parte |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brocado | XBR-000238 |
