Datos del producto:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Resaltar: | Transmisor-receptor óptico bidireccional 10GBASE-BX,Transmisor-receptor óptico bidireccional de XFP,Bidireccional el otro módulo óptico del transmisor-receptor |
||

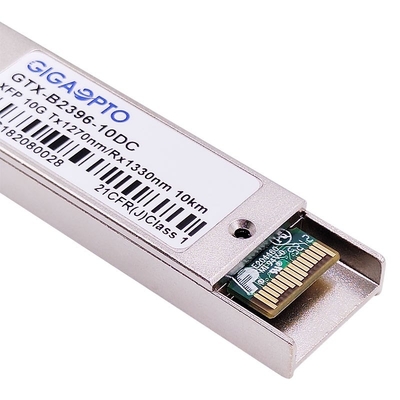

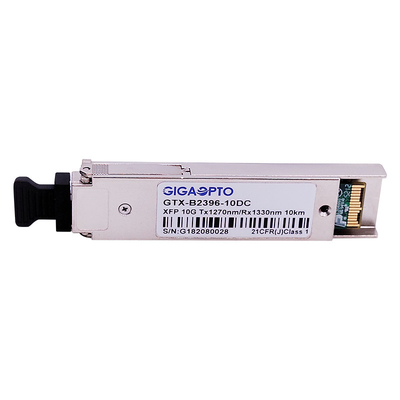

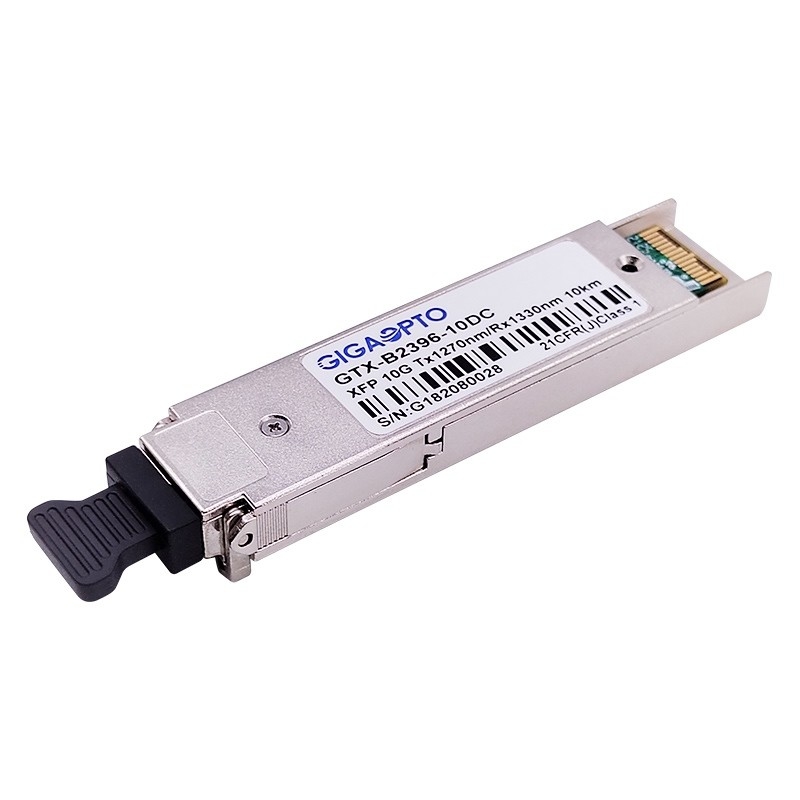

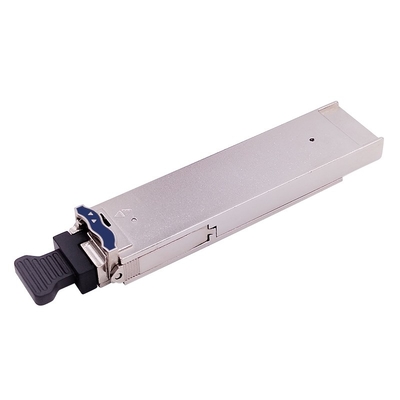

DOM bidireccionales del transmisor-receptor 1270nm/1330nm el 10km LC de 10GBASE-BX XFP
Descripción
Gigaopto's10GBASE-BX XFP es un módulo bidireccional caliente-enchufable del transmisor-receptor de XFP.
La sección del transmisor utiliza un 1270nm DFB, que es laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825. La sección del receptor utiliza un receptor del fotodiodo del PIN 1330nm, que proporciona la transmisión del 10km sobre la fibra del solo modo del solo filamento (G.652 SMF).
Las funciones de diagnóstico de la supervisión de Digitaces (DDM) están disponibles vía un interfaz de I2C, que proporciona la supervisión en tiempo real de la temperatura del transmisor-receptor, prejuicio actual, poder óptico del laser, recibieron voltaje óptico del poder y de fuente del transmisor-receptor.
El 10GBASE-BX XFP cumple con Rev de XFP MSA 4,5 especificaciones, 10 especificaciones de Gigabit Ethernet (10GBASE-LR/LW por IEEE 802.3ae), y el canal de la fibra 10G (1200-SM-LL-L). El transmisor-receptor es también un producto del laser de la clase 1 que cumple con los estándares FDA/CDRH e IEC-60825.
Especificación
| Nombre de producto | 10GBASE-BX XFP | Número de parte | GTX-B2396-10DC |
| Factor de forma | XFP | Tasa de bits (Gbps) | 10Gbps |
| Longitud de onda de centro | 1270nm - TX/1330nm - RX | Transmisión | el 10km |
| Conector | Simplex del LC | Tipo de cable | SMF |
| Pieza del transmisor | DFB BiDi | Pieza del receptor | PIN |
| Poder de TX | -5 ~ 0dBm | Sensibilidad del receptor | < -14dBm=""> |
| Ratio de la extinción | > DB 3,5 | Poder de la sobrecarga | > 0,5 dBm |
| Consumo de energía | <1> | Temperatura de caso de funcionamiento | 0 a 70°C/-40 a 85°C |
| DDM/DOM | Ayuda (defecto) | Tiempo limitado de la garantía | 3 años |
Características
Usos
Características ópticas de 10GBASE-BX XFP
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad |
| Presupuesto de poder | 9 | DB | |||
| Tarifa de datos | 9,95 | 11,3 | Gbps | ||
| Transmisor | |||||
| Longitud de onda del centro | λC | 1260 | 1270 | 1280 | nanómetro |
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | ||
| *note3 de potencia de salida medio | Abadejo, AVG | -5 | 0 | dBm | |
| Ratio de la extinción | ER | 3,5 | DB | ||
| Poder medio APAGADO del transmisor | -30 | dBm | |||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | ||
| La neutralización de TX afirma tiempo | t_off | 10 | nosotros | ||
| Receptor | |||||
| Longitud de onda del centro | λC | 1320 | 1340 | nanómetro | |
| Sensibilidad *note4 | PIN | -14 | dBm | ||
| Sobrecarga del receptor | PMAX | 0,5 | dBm | ||
| El LOS De-afirma | LOSD | -16 | dBm | ||
| El LOS afirma | LOSA | -28 | dBm | ||
