Datos del producto:
|
| Tasa de transferencia de los datos: | 1.25Gb/s | longitud de onda: | TX1550nm/RX1310nm |
|---|---|---|---|
| Conector óptico: | Receptáculo de LC/SC | Tipo del LD: | DFB |
| Tipo del paladio: | APD | Sensibilidad: | <-31dbm> |
| Palabras claves: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Resaltar: | Sub-ensamble parcial óptico del WDM,Sub-ensamble parcial óptico de BOSA,Sub-ensamble parcial de APD |
||

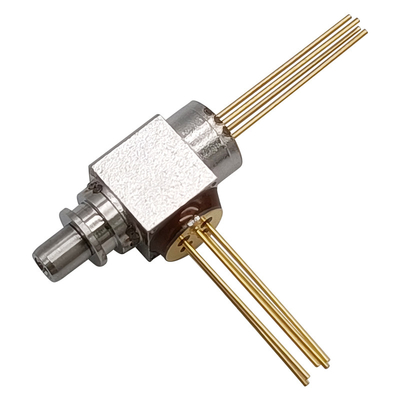

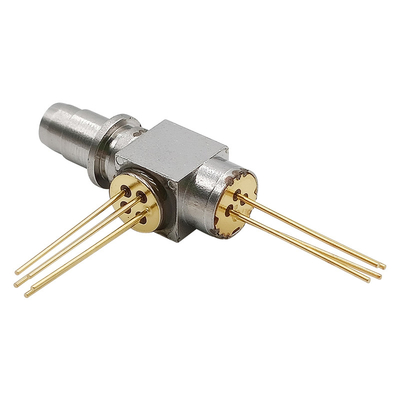

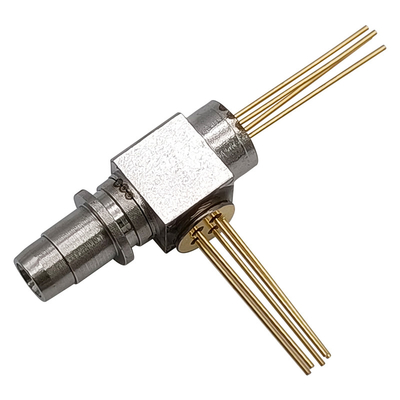

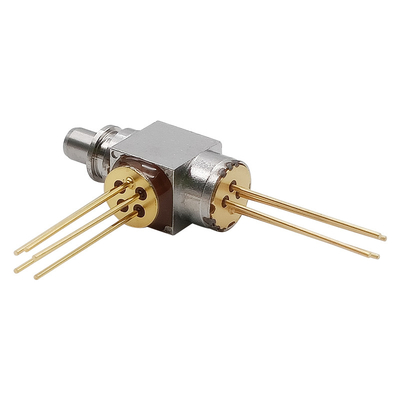

sub-ensamble parcial óptico bidireccional del SC del WDM TX1550nm DFB/RX1490nm APD LC de 1.25Gbps BOSA
Descripción
El BOSA-T1550DFB-R1490APD-1.25G-LC-REC Del GIGAOPTO se integra con el transmisor de 1.25Gb/s 1550nm DFB y el receptor de 1490nm APD así como el conector del LC o del SC.
Grados máximos absolutos (Tc=25℃)
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Voltaje reverso (LD) | VRL | --- | 2 | V |
| Actual delantero (LD) | SI YO | --- | 150 | mA |
| Voltaje reverso del fotodiodo (MPD) | VRD | --- | 20 | V |
| Corriente delantera del fotodiodo (MPD) | IFD | --- | 10 | mA |
| Voltaje de TIA Operating | VCC | +3,0 | +3,6 | V |
| Temperatura de caso de funcionamiento | Top | -40 | +85 | ℃ |
| Temperatura de almacenamiento | TSTG | -40 | +85 | ℃ |
| Temperatura que suelda de la ventaja (10sec máximos) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Transmisor (Tc=25±3℃) | ||||||
| Corriente del umbral | Ith | 3 | 8 | 15 | mA | CW, TC =25℃ |
| --- | --- | 40 | CW, TC = -40~85℃ | |||
| De potencia de salida óptico | PF | 1,3 | --- | 2,6 | mW | CW, Iop=Ith+20mA |
| Longitud de onda de centro | λc | 1540 | 1550 | 1560 | nanómetro |
CW, IOP =30mA Tc=-40℃~+85℃ |
| Voltaje de funcionamiento | Vf | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Tiempo de la subida/caída | Tr /Tf | --- | 150 | 300 | picosegundo | Ib=Ith, el 20%~80% |
| Anchura del espectro (- 20dB) | Δλ | --- | --- | 1,0 | nanómetro | IOP =30mA, CW |
| Corriente del monitor | Im | 100 | --- | 1200 | μA | CW, Iop=Ith+20mA, VRD=1V |
| Ratio lateral de la supresión del modo | SMSR | 30 | 35 | --- | DB | Iop= 30mA |
| Error de seguimiento (CW) | TE | -1,5 | --- | 1,5 | DB |
APC, Tc=-40~+85℃, Montior hold@Iop actual =Ith+20mA |
| Receptor (Tc=25±3℃) | ||||||
| Voltaje de fuente | VCC | 3,0 | 3,3 | 3,6 | V | --- |
| Fuente actual | Icc | 10 | 20 | 32 | mA | --- |
| Longitud de onda óptica | λ | 1470 | 1490 | 1510 | nanómetro | --- |
| Sensibilidad | Senador. | --- | --- | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| Poder de la sobrecarga | Político | -7 | --- | --- | dBm | |
| Voltaje de avería de APD | Vbr | 30 | --- | 55 | V | Id=10uA, VCC APAGADO |
| Paladio Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1550nm |
Características
Uso
Dibujo de esquema (unidad: milímetro)
