Datos del producto:
|
| Nombre de producto: | WDM BOSA de 1.5G CATV | longitud de onda: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Tarifa de datos: | 1.5G | Temporeros de funcionamiento. (℃): | 0 -75℃/-20 - 85℃ |
| @25℃ de potencia de salida: | 1.1-2.99mW | Responsivity: | 0.8A/W |

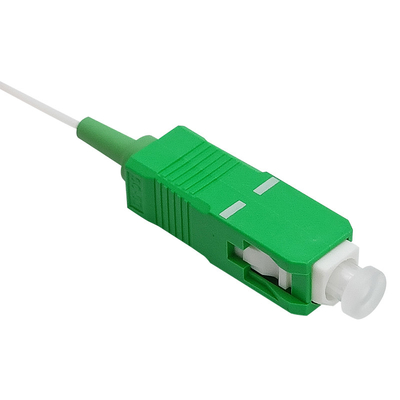

| Resaltar: | Coleta del LC APC,1550nm coleta del SC APC,SC de la coleta de la fibra |
||

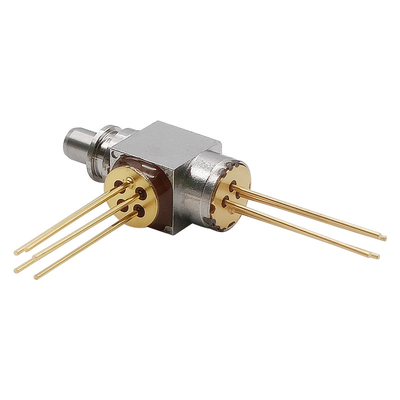

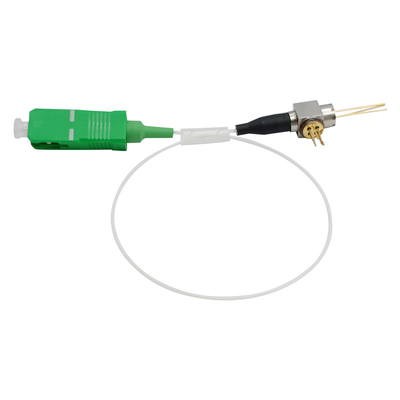

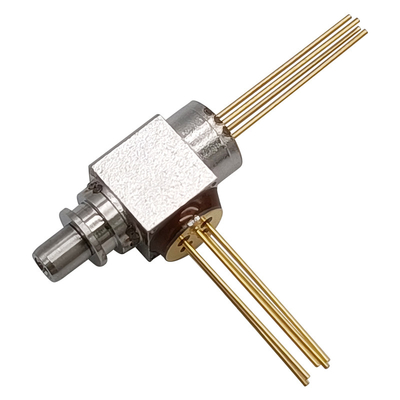

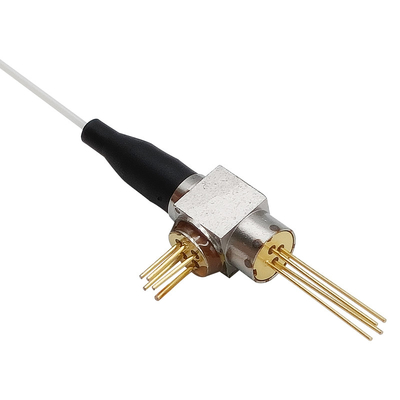

coleta TX 1310nm RX 1550nm del ST FC APC del SC del receptáculo del WDM BOSA LC de 1.5G CATV
Características:
Usos:
Grados máximos absolutos
| Parámetro | Símbolo | Grados | Unidad |
| Temperatura de almacenamiento | Tstg | -40~+85 | ℃ |
| Temperatura de caso de funcionamiento | Top | -20~+85 | ℃ |
| Voltaje reverso (paladio del monitor) | VRD | 20 | V |
| Corriente delantera del fotodiodo (paladio del monitor) | IFD | 2 | mA |
| Ventaja soldando ()/(de la temperatura tiempo) | --- | 260/10 | ℃/Sec |
| Voltaje reverso (paladio análogo) | Vrpd | 30 | V |
| Actual delantero (paladio análogo) | Ifpd | 10 | mA |
Note1: Exceder de estos valores puede destruir el dispositivo inmediatamente
Características eléctricas y ópticas – transmisor
(If=Ith+20mA, Pf=1mW, SMF (los 9.5/125µm), Tc=+25+/-2°C, a menos que se indicare en forma diferente.)
| Parámetro | Símbolo | Condición | Mínimo. | Tipo. | Máximo. | Unidad |
| Corriente del umbral | Ith | en Tc=25±3℃ | --- | 10 | 15 | mA |
| De potencia de salida (después de juntado) | PF | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | mW |
| Eficacia de la cuesta | SE | CW, media | 0,05 | --- | 0,15 | mW/mA |
| Voltaje de funcionamiento | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Longitud de onda máxima | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nanómetro |
| Ratio lateral de la supresión del modo | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | DB |
| Corriente del monitor | Imon | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | mA |
| Corriente oscura del monitor | Identificación | VRD=5V | --- | --- | 0,1 | μA |
| Ruido relativo de la intensidad | --- | --- | --- | --- | -145 | dB/Hz |
| Aislamiento óptico | ISO | --- | 30 | --- | --- | DB |
| Error de seguimiento | TE | APC, - 20℃~+85℃ | -1,5 | --- | 1,5 | DB |
| Tiempo de la subida/caída | Tr/Tf | Ib=Ith, el 20~80% | --- | 0,1 | 0,15 | ns |
Especificaciones eléctricas/ópticas – receptor
| Parámetro | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Longitud de onda de funcionamiento *Note2 | λ | --- | 1500 | 1550 | 1600 | nanómetro |
| Área activa | Φ | --- | --- | 75 | --- | μm |
| Ancho de banda de -3dBm | BW | VR = 5V | 2 | --- | --- | Gigahertz |
| Corriente oscura | Identificación | VR = 5V | --- | --- | 1,0 | nA |
| Responsivity | R | λ=1550nm | --- | 0,80 | --- | A/W |
Nota: La longitud de onda de funcionamiento del receptor puede ser modificada para requisitos particulares.
Pin Assignment
Dimensión del paquete
