Datos del producto:
|
| Tarifa de datos (Gbps): | 10Gbps | longitud de onda: | TX1270nm/RX1330nm |
|---|---|---|---|
| Conector óptico: | LC/SC | Tipo del transmisor: | DFB |
| Tipo del receptor: | Pin | Sensibilidad: | <-16dbm> |
| Palabras claves: | 10G BOSA 1270nm, sub-ensamble parcial óptico del SC del LC | ||
| Resaltar: | Sub-ensamble parcial óptico del SC del LC,Sub-ensamble parcial óptico de RX1330nm,Sub-ensamble parcial óptico direccional del BI |
||

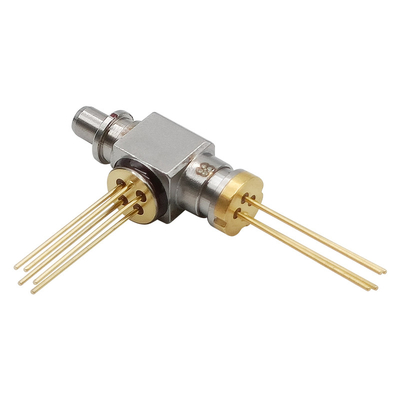

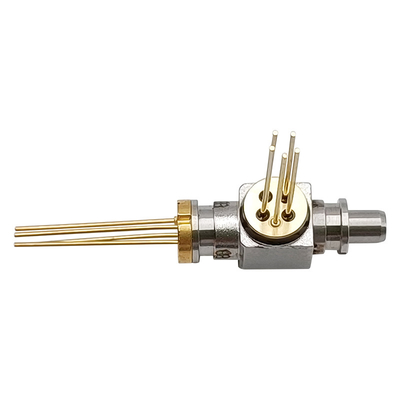

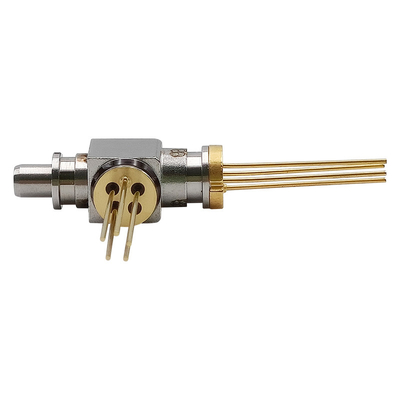

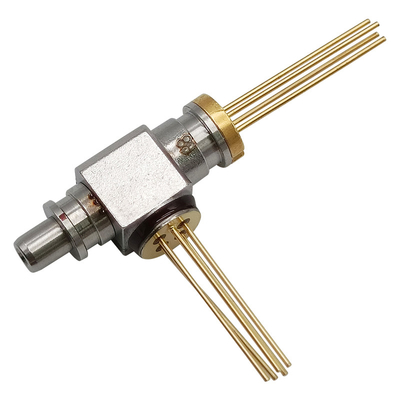

sub-ensamble parcial óptico bidireccional del PIN del WDM BOSA TX1270nm DFB/RX1330nm del SC de 10Gbps LC
Descripción
El BOSA-T1270DFB-R1330PIN-10G-LC-REC Del GIGAOPTO se diseña para la telecomunicación, apoyando tarifa de datos hasta 10Gbp/s. El lado del transmisor utiliza un laser de 1270nm DFB. El lado del receptor utiliza un PIN 1330nm con TIA.
Grados máximos absolutos (Tc=25℃)
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Voltaje reverso (LD) | VRL | --- | 2 | V |
| Actual delantero (LD) | SI YO | --- | 120 | mA |
| Voltaje reverso (MPD) | VRD | --- | 15 | V |
| Actual delantero (MPD) | IFD | --- | 2 | mA |
| TIA Operating Voltage | VCC | +3,0 | +3,6 | V |
| Temperatura de caso de funcionamiento | TC | -40 | +85 | ℃ |
| Temperatura de almacenamiento | TSTG | -40 | +85 | ℃ |
| Temperatura que suelda de la ventaja (10sec máximos) | TS | --- | 260 | ℃ |
| El LD A-puede tirar de la fuerza | --- | 30 | --- | Kgf |
| El paladio A-puede tirar de la fuerza | --- | 15 | --- | Kgf |
| Fuerza de esquileo | --- | 30 | --- | Kgf |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Transmisor (TC=25±3℃) | ||||||
| Corriente del umbral | Ith | --- | 8 | 15 | mA | CW, TC =25℃ |
| --- | 15 | 30 | CW, TC=85℃ | |||
| Poder óptico de la salida | PF | 0,8 | --- | 1,6 | mW | CW, Iop=35mA, Tc=25℃ |
| Voltaje de funcionamiento | Vf | --- | 1,2 | 1,8 | V | CW, Iop=35mA |
| Tiempo de la subida/caída | Tr /Tf | --- | --- | 120 | picosegundo |
PF=5.0mW, extinción Ratio > 10dB, 20%-80%, sin el filtro |
| Longitud de onda de centro | λp | 1260 | 1270 | 1280 | nanómetro | Iop=30mA, Tc=25℃ |
| Anchura del espectro (RMS) | Δλ | --- | --- | 1 | nanómetro | Iop= 30mA, TC=-40℃~85℃ |
| Corriente del monitor | Im | 100 | --- | 1000 | μA | Vrd=5V |
| SMSR | --- | 30 | 35 | --- | DB | Iop=30mA, TC=-40℃~85℃ |
| Capacitancia del paladio | C | --- | 3 | 10 | PF | Vrd= 5V@f =1MHz |
| Error de seguimiento | TE | -1,5 | --- | 1,5 | DB |
CW, - 40℃/+85℃, Control actual de Montior @ Iop=35mA |
| Receptor (TC=25±3℃) | ||||||
| Voltaje de fuente | VCC | 3,0 | 3,3 | 3,6 | V | CW |
| TIA Supply Current | Icc | 15 | 27 | 39 | mA | Vcc=3.3V |
| Longitud de onda óptica | λ | 1310 | 1330 | 1350 | nanómetro | CW |
| Sensibilidad | Senador. | --- | --- | -16 | dBm |
λ=1330nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Poder de la saturación | Psat | 0 | --- | --- | dBm | |
| Paladio Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1330nm; |
Características
Uso
Estándar
Dibujo de esquema (unidad: milímetro)
