Datos del producto:
|
| Velocidad: | 10Gb/s | longitud de onda: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| Interfaz: | Receptáculo de LC/SC | Tipo del laser: | DFB |
| Tipo del paladio: | Pin | Sensibilidad: | >-16dBm |
| De potencia de salida óptico: | 0,8 a 1.6mW | Palabras claves: | 10G T1330nm R1270nm BOSA, PIN de DFB 1270nm |
| Resaltar: | sub-ensamble parcial óptico 10Gbps,Sub-ensamble parcial óptico del WDM,SC de TX1330nm LC |
||

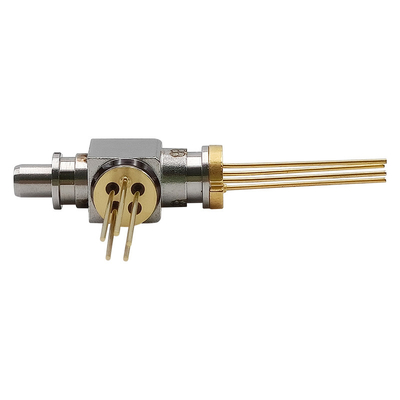

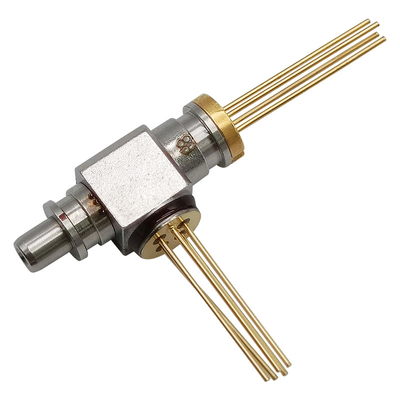

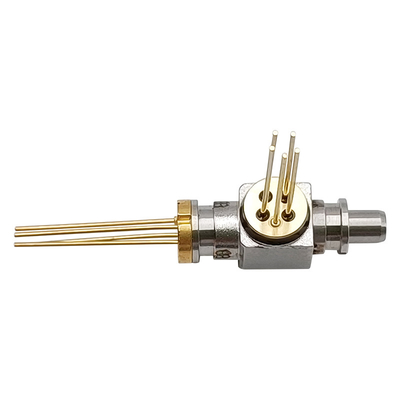

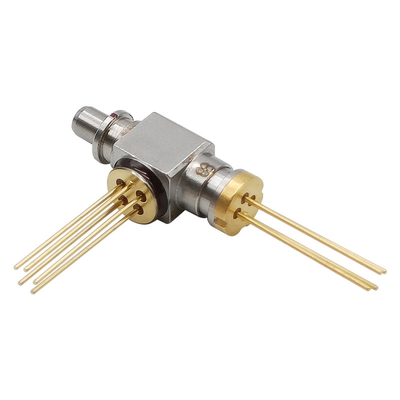

Sub-ensamble parcial óptico bidireccional del SC del PIN LC del WDM TX1330nm DFB/RX1270nm de BOSA 10Gbps
Descripción
El BOSA-T1330DFB-R1270PIN-10G-LC-REC Del GIGAOPTO se diseña para de comunicación de datos. El lado del transmisor utiliza un laser de 1330nm DFB. El lado del receptor utiliza un PIN 1270nm con TIA. Un filtro del WDM puede separar la luz de la salida de la luz and1330 nanómetro de la entrada 1270nm.
Grados máximos absolutos (Tc=25℃, a menos que se indicare en forma diferente)
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Voltaje reverso (LD) | VRL | --- | 2 | V |
| Voltaje reverso (MPD) | VRD | --- | 15 | V |
| Actual delantero (MPD) | IFD | --- | 2 | mA |
| TIA Operating Voltage | VCC | 3,0 | 3,6 | V |
| Temperatura de caso de funcionamiento | Top | -40 | +85 | ℃ |
| Temperatura de almacenamiento | TSTG | -40 | +85 | ℃ |
| Temperatura que suelda de la ventaja (10sec máximos) | TS | --- | 260 | ℃ |
| El LD A-puede tirar de la fuerza | --- | 30 | --- | Kgf |
| El paladio A-puede tirar de la fuerza | --- | 15 | --- | Kgf |
| Fuerza de esquileo | --- | 30 | --- | Kgf |
| ESD | 500 | --- | --- | --- |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Transmisor (TC=25±3℃) | ||||||
| Corriente del umbral | Ith | --- | 8 | 15 | mA | CW, TC =25℃ |
| --- | --- | 30 | CW, TC=85℃ | |||
| De potencia de salida óptico | PF | 0,8 | --- | 1,6 | mW | CW, Iop=35mA, Tc=25℃ |
| Voltaje de funcionamiento | Vop | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Tiempo de la subida/caída | Tr /Tf | --- | --- | 120 | picosegundo |
PF=5.0mW, Ratio >10dB de la extinción, 20%-80%, sin el filtro |
| Longitud de onda del centro | λ | 1320 | 1330 | 1340 | nanómetro | Iop=30mA, Tc=25℃ |
| Anchura del espectro (- 20dB) | Δλ | --- | --- | 1 | nanómetro |
Iop= 30mA, TC=-40℃~85℃ |
| Corriente del monitor | Im | 100 | --- | 1000 | μA | CW, Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | DB |
Iop=30mA, TC=-40℃~85℃ |
| Corriente oscura del monitor | Identificación | --- | --- | 100 | nA | Vrd=5V |
| Capacitancia del paladio | C | --- | 3 | 10 | PF | Vrd= 5V@f =1MHz |
| Error de seguimiento (CW) | TE | -1,5 | --- | 1,5 | DB |
CW, - 40℃/+85℃, Control actual de Montior @ Iop=35mA |
| Receptor (TC=25±3℃) | ||||||
| Voltaje de fuente | VCC | 3,0 | 3,3 | 3,6 | V | CW |
| Fuente actual | Icc | 15 | 27 | 39 | mA | Vcc=3.3V |
| Longitud de onda óptica | λ | 1250 | 1270 | 1290 | nanómetro | CW |
| Sensibilidad | Senador. | --- | --- | -16 | dBm |
λ=1270nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Poder de la saturación | Psat | 0 | --- | --- | dBm | |
| Paladio Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1270nm |
Características
Uso
Estándares
Dibujo de esquema (unidad: milímetro)
