Datos del producto:
|
| Velocidad: | 10Gbps | longitud de onda: | TX1490nm/RX1550nm |
|---|---|---|---|
| Conector óptico: | Receptáculo de LC/SC | Tipo del transmisor: | EML |
| Tipo del receptor: | APD | Sensibilidad: | <-25> |
| Sobrecarga: | >-6dBm | Palabras claves: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Resaltar: | Sub-ensamble parcial óptico de APD,Sub-ensamble parcial óptico de EML,sub-ensamble parcial óptico 10Gbps |
||

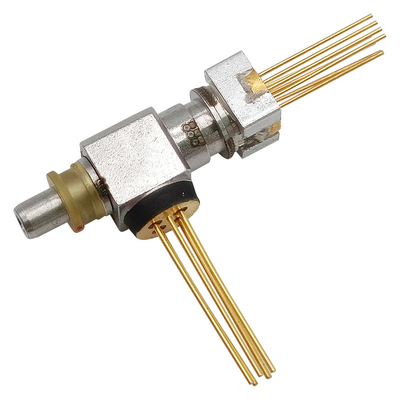

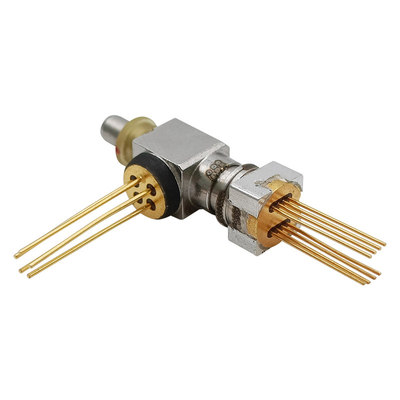

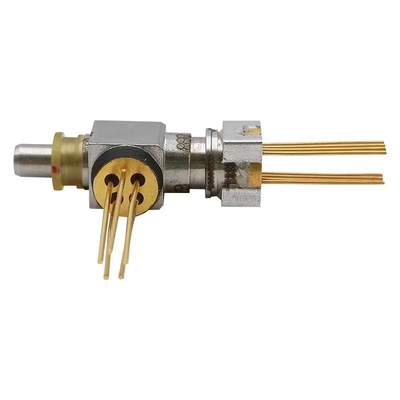

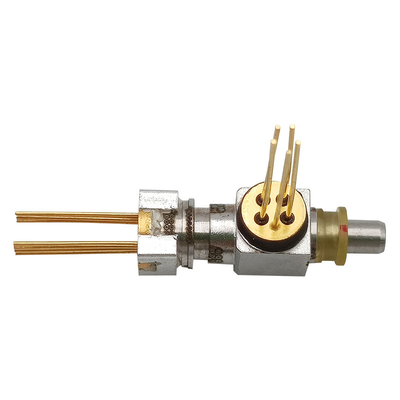

10Gbps sub-ensamble parcial óptico bidireccional del SC del WDM BOSA TX1490nm EML/RX1550nm APD LC
Descripción
El BOSA-T1490EML-R1550APD-10G-LC-REC Del GIGAOPTO se diseña para de comunicación de datos, apoyando hasta tarifa de datos 10Gbps. El lado del transmisor utiliza un laser de 1490nm EML. El lado del receptor utiliza un 1550nm APD con TIA.
Grados máximos absolutos (Tc=25℃)
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Voltaje reverso (LD) | VRL | --- | 2 | V |
| Actual delantero (LD) | SI YO | --- | 150 | mA |
| Actual delantero (MPD) | IFD | --- | 10 | mA |
| Temperatura de caso de funcionamiento | TOP | 0 | 75 | ℃ |
| Temperatura de almacenamiento | TSTG | -40 | +85 | ℃ |
| Ventaja soldando ()/(de la temperatura tiempo) | --- | --- | 260/10 | ℃/Sec |
| Corriente de NTC | INTC | 5 | V | |
| Voltaje de NTC | VNTC | 2 | mA | |
| Corriente TÉCNICA | ITEC | -0,96 | 0,96 | |
| Voltaje TÉCNICO | VTEC | -1,29 | -1,29 | V |
| Resistencia (10KΩ@25℃ estándar | Rth | 9,5 | 10,5 | KΩ |
| Constante de B de Rth | B | 3800 | 4000 | K |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Transmisor (TC=25±3℃) | ||||||
| Corriente del umbral | Ith | --- | --- | 20 | mA | CW |
| El laser fijó temperatura | Tld | 40 | 45 | 50 | ℃ | |
| Poder óptico de la salida | PF | 2,8 | --- | --- | mW |
CW, Iop= 60 mA, Tld= 45℃, VEA=0V |
| Voltaje de funcionamiento | Vop | --- | 1,2 | 1,8 | V | Iop= 60 mA, Tld= 45℃ |
| Longitud de onda de centro | λc | 1470 | 1490 | 1510 | nanómetro |
Iop= 60 mA, Tld= 45℃, VEA=0V |
| Corriente del monitor | Imon | 50 | --- | 1500 | μA | Iop= 60 mA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | DB |
op= 60 mA, Tld= 45℃, VEA=0V |
| Error de seguimiento (CW) | TE | -1,0 | --- | 1,0 | DB | 0℃/+45℃, +45℃/+75℃ |
| Receptor (TC=25±3℃) | ||||||
| Voltaje de fuente | VCC | 2,97 | 3,3 | 3,6 | V | |
| Voltaje de avería | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc apagado |
| Fuente actual | Icc | --- | 27 | 43 | mA | DC |
| Longitud de onda óptica | λ | 1530 | 1550 | 1570 | nanómetro | |
| Sensibilidad | Senador | --- | --- | -25,5 | dBm |
λ=1550nm, PRBS=2^31-1, BER=10-10, ER=10dB, @10Gbps |
| Poder de la saturación | Psat | -6 | --- | --- | dBm | |
Características
Anuncio publicitario: 0°C~70°C
Industrial: -40°C~85°C
Uso
Estándar
Dibujo de esquema (unidad: milímetro)
