Datos del producto:
|
| Nombre de producto: | GPON ONU BOSA | Paquete: | DFB+APD-TIA |
|---|---|---|---|
| Distancia: | los 20km | Tarifa de datos (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| Longitud de onda (nanómetro): | TX1310nm/RX1490nm | Temporeros de funcionamiento. (℃): | 0- 75℃ /-40 ~85℃ |
| @25℃ de potencia de salida: | >1.8mW | Sensibilidad @25℃: | < -31dBm=""> |
| Palabras claves: | GPON ONU BOSA, DFB APD, coleta del SC APC | ||
| Resaltar: | Coleta de APC UPC,coleta de 1.244G UPC,1310nm GPON ONU |
||

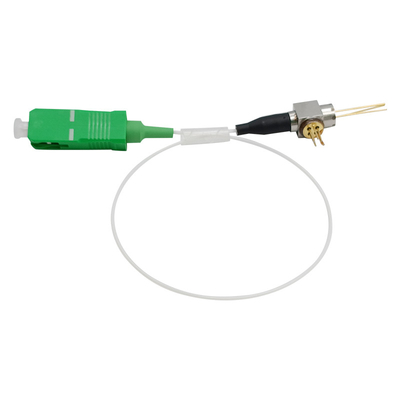

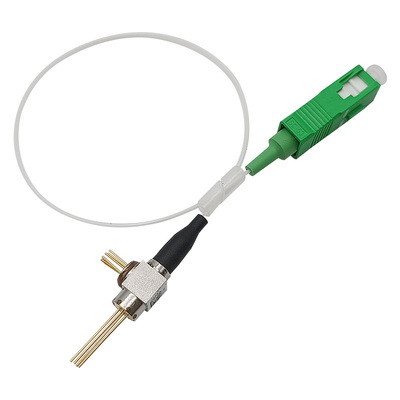

Receptáculo TX 1310nm DFB 1.244G RX 1490nm APD 2.488G de la coleta del SC APC UPC de la clase B+ de GPON ONU BOSA para FTTH FTTX
Adopte el esquema de la soldadura de laser
Uso de punto a punto
Alto aislamiento óptico
Alta sensibilidad APD-TIA
Temperatura de trabajo: 0~75℃ o -40~85℃

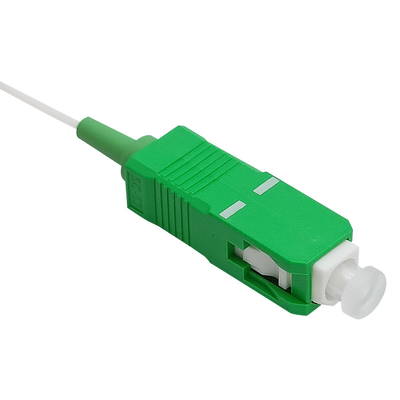

SC enchufable BOSA
Obediente con GR - 468
Descripción

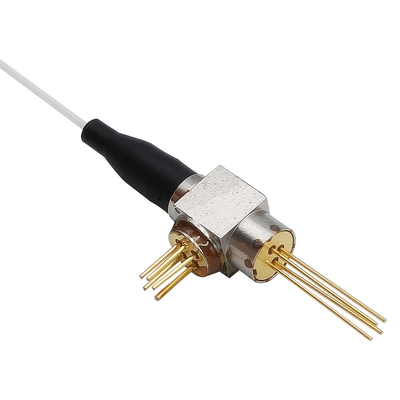

El GPON ONU BOSA del Gigaopto con la coleta del SC es un dispositivo bidireccional del transmisor-receptor conveniente para el uso de GPON ONU. El dispositivo consiste en un transmisor, un receptor, el filtro del WDM y una coleta de la fibra del solo modo. La sección del transmisor utiliza el laser sin enfriar de 1310nm DFB con un fotodiodo del monitor, el receptor que la sección utiliza 1490nm el receptor del Continuar-modo APD con TIA estupendo.
Grados máximos absolutos
| Artículo | Símbolo | Unidad | Minuto | Máximo | Nota |
| Temperatura de caso de funcionamiento (caso) |
TOPR | ℃ | 0 | 75 | |
| Temperatura de almacenamiento | TSTG | ℃ | -40 | 85 | |
| Humedad del almacenamiento y del funcionamiento | % | 85 | |||
| Temperatura que suelda de la ventaja | TS | ℃ | 260 | ||
| De potencia de salida óptico | dBm | 5 | |||
| Actual delantero (LD) | IFLD | mA | 150 | ||
| Voltaje reverso (LD) | VRLD | V | 2 | ||
| Corriente delantera de MPD | IFMPD | mA | 2 | ||
| Voltaje reverso de MPD | VRMPD | V | 20 |
Características electrópticas del transmisor (TC=25°C, CW)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Corriente del umbral | ITH | TC=25℃ | --- | -- | 12 | mA |
| TC= 0 ~ 70℃ | --- | -- | 40 | |||
| Voltaje delantero | VF | PF=PF (minuto), TC =25℃ | --- | --- | 1,9 | V |
| De potencia de salida óptico (clase B+) | PF | CW, @ITH+20mA, 25℃ | 1,8 | --- | --- | mW |
| De potencia de salida óptico (clase B+) | PF | CW, @ITH+20mA, 0~75℃ | 1 | --- | --- | mW |
| De potencia de salida óptico (clase C+) | PF | El CW, @ITH+20mA, 25℃, se enrosca libremente | 2,4 | --- | --- | mW |
| De potencia de salida óptico (clase C+) | PF | CW, @ITH+20mA, 0~75℃ | 1,5 | mW | ||
| De potencia de salida óptico (clase C++) | PF | El CW, @ITH+20mA, 25℃, se enrosca libremente | 3,0 | --- | mW | |
| Powe óptico r (clase C++) de la salida | PF | CW, @ITH+20mA, 0~75℃ | 1,8 | mW | ||
| Longitud de onda de centro | λC | CW, TC=0~75℃, TX; 1490nm | 1470 | 1490 | 1510 | nanómetro |
| Corriente del monitor | IM | CW, Pf=Ith+20mA | 100 | --- | 900 | UA |
| Error de seguimiento | ΔPf/Pf | 0~75℃, CW, control del PF (Ith+20mA) @IM | -1,5 | --- | +1,5 | DB |
Características electrópticas del receptor (TC=25°C, Vcc=3.3V)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Fuente actual | ICC | La gama será diferente según a la selección | --- | --- | --- | mA |
| Longitud de onda de la operación | λ | RX: 1310nm | 1290 | 1310 | 1330 | nanómetro |
| Poder PIN-TIA de la saturación | PSAT | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | --- | --- | dBm |
| Sensibilidad | Senador | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | -31 | dBm | |
| Pérdida de vuelta óptica | ORL | -7 | --- | --- | DB | |
| Interferencia óptica | XTALK | --- | --- | -45 | DB |
Esquema de la dimensión
Características
Anuncio publicitario: -5°C~70°C
Industrial: -40°C~85°C
Uso
Estándares
