Datos del producto:
|
| Nombre de producto: | XGPON ONU BOSA | Paquete: | DFB+APD-TIA |
|---|---|---|---|
| Distancia: | los 20km | Tarifa de datos: | Tx 2.5G/Rx10GG |
| Longitud de onda (nanómetro): | TX1270nm/RX1577nm | Temporeros de funcionamiento. (℃): | 0- 75℃ |
| @25℃ de potencia de salida: | >2.5mW | Sensibilidad @25℃: | < -29=""> |
| Palabras claves: | XGPON ONU BOSA, DFB APD, coleta del SC APC | ||
| Resaltar: | APC XGPON ONU,BOSA XGPON ONU,Coleta de DFB UPC |
||

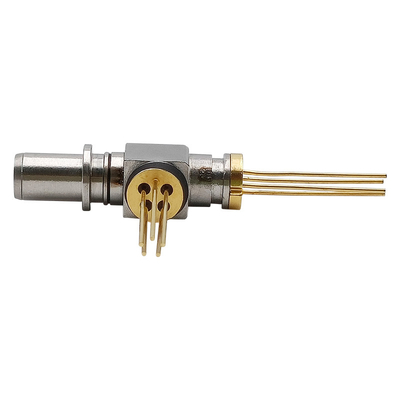

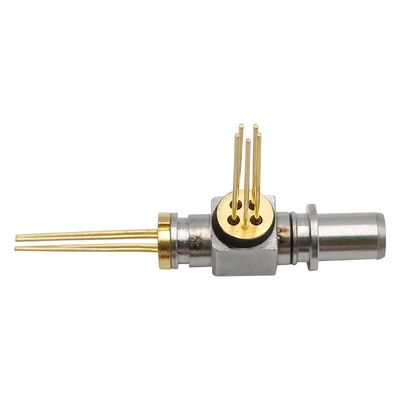

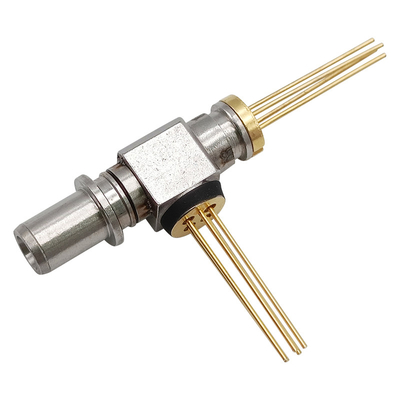

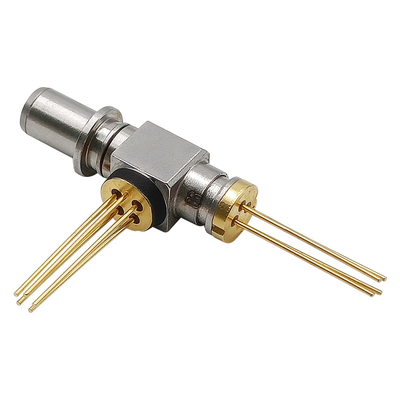

Receptáculo TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX de la coleta del SC APC UPC de XGPON ONU BOSA N1
Descripción
Este XGPON BOSA es un sub-ensamble parcial óptico del alto rendimiento en sola fibra usando el transmisor 1270nm y el receptor 1577nm.
La sección del transmisor utiliza una operación favorable del explosión-modo del laser del pozo múltiple 1270nm DFB del quántum. La sección del receptor utiliza a A-puede construido en un microprocesador de la longitud de onda larga APD y un amplificador de la transporte-impedancia 10Gbps. El altos aislamiento óptico y libre de reflejos se alcanza usando el filtro de CWDM y el aislador óptico.
Grados máximos absolutos
| Artículo | Unidad | Minuto | Máximo | Nota |
| Corriente delantera para el LD | mA | -- | 120 | |
| Voltaje reverso para el LD | V | -- | 2 | |
| Corriente delantera para MPD | mA | -- | 2 | |
| Voltaje reverso para MPD | V | -- | 20 | |
| Voltaje reverso de APD | V | -- | Vbr | |
| TIA Supply Voltage | V | -0,4 | 4 | |
| Temporeros de funcionamiento | °C | -40 | 85 | |
| Temperatura de almacenamiento | °C | -40 | 85 | |
| Humedad relativa del almacenamiento | % | -- | 85 | |
| Temperatura que suelda | °C | -- | 260 | (*1) |
| Umbral del ESD | V | 500 |
(*1): Para soldar por el hierro y 10 segundos en las ventajas
Características electrópticas del transmisor (TC=25°C, CW)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Tasa de bits del transmisor | -40~85°C | -- | 2,488 | -- | Gbps | |
| Corriente del umbral | Ith | 25°C | -- | 8 | 15 | mA |
| Ith | -40~85°C | -- | -- | 50 | mA | |
| De potencia de salida óptico (*2) | PF | 25°C, If=Ith+20mA | 2,5 | -- | -- | mW |
| PF | 85°C, If=Ith+20mA | 1,5 | -- | -- | mW | |
| Eficacia de la cuesta | SE | 25°C, If=Ith+20mA | 0,125 | -- | -- | mW |
| 85°C, If=Ith+20mA | 0,075 | -- | -- | mW | ||
| Voltaje delantero | Vf | If=Ith+20mA | -- | 1,1 | 1,8 | V |
| Longitud de onda central | lc | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | nanómetro |
| Ratio lateral de la supresión del modo | SMSR | If=Ith+20mA, -40~85°C | 30 | -- | -- | DB |
| Corriente del monitor | Im | If=Ith+20mA | 100 | -- | 1200 | mA |
| Error de seguimiento (*3) | TE | Tc=-40~85°C | -1,5 | -- | 1,5 | DB |
(*2): Lanzado en 9/125m m SMF
(*3): Registro de DPf =10x (PF (Tc) /Pf (25°C)), Im control (@Pf=2.5mW, 25°C)
Características electrópticas del receptor (TC=25°C, Vcc=3.3V)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Voltaje de fuente | Vcc | Ningunas cargas | 3,0 | 3,3 | 3,6 | V |
| Fuente actual | Icc | Ningunas cargas | -- | -- | 50 | mA |
| Longitud de onda de funcionamiento | l | 1575 | 1577 | 1580 | nanómetro | |
| Sensibilidad | Senador | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29,5 | dBm |
| Sobrecarga | OL | -7,0 | -- | -- | dBm | |
| Voltaje de avería | Vbr | Id=10mA | 22 | -- | 45 | V |
| Pérdida de vuelta óptica | RL | l=1270nm | 10 | -- | -- | DB |
| l=1577nm | 20 | -- | -- | DB | ||
| Interferencia óptica | X-charla | -- | -45 | -40 | DB | |
| Aislamiento óptico de la fuente externa | ISO | l=1260~1560nm | 35 | -- | -- | DB |
| l=1600~1675nm | 35 | -- | -- | DB |
Otras características
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota |
| Diámetro de campo de modo | 8 | 9 | 10 | milímetro | ||
| Diámetro de Gladding | 123 | 125 | 127 | milímetro | ||
| Pérdida macra de la curva de la fibra | 0,05 | DB | Radio 16m m | |||
| Pérdida de inserción del conector óptico | -- | -- | 0,4 | DB | Conector de SC/APC | |
| Radio de doblez de la fibra | 25 | -- | -- | milímetro | ||
| Diámetro de la fibra | 0,8 | 0,9 | 1,0 | milímetro | ||
| Longitud de la fibra | 280 | -- | 340 | milímetro | L | |
| Fuerza del tirón en la asamblea del LD | 30 | -- | -- | Kgw | ||
| Fuerza del tirón en la asamblea de APD | 15 | -- | -- | Kgw | ||
| Esquile la fuerza en la soldadura XY | 30 | -- | -- | Kgw | ||
| Fuerza de la tensión en la coleta de la fibra | 5 | -- | -- | N |
(*4): Acordar de la cara del extremo de la fibra del conector con IPC-8497-1
Esquema de la dimensión
Características
Estándar
Uso
