Datos del producto:
|
| Nombre de producto: | 10G EPON ONU PX30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Distancia: | los 20km | Tarifa de datos: | Tx1.25G/Rx10G |
| Longitud de onda (nanómetro): | 1310nm_Tx/1577nm_Rx | Temporeros de funcionamiento. (℃): | 0 -75℃/-40 - 85℃ |
| @25℃ de potencia de salida: | >1.8mW | Sensibilidad @25℃: | < -30dBm=""> |
| Palabras claves: | 10G EPON ONU, PX30 BOSA, coleta del SC | ||
| Resaltar: | 10G EPON ONU,EPON ONU BOSA,10G APD |
||

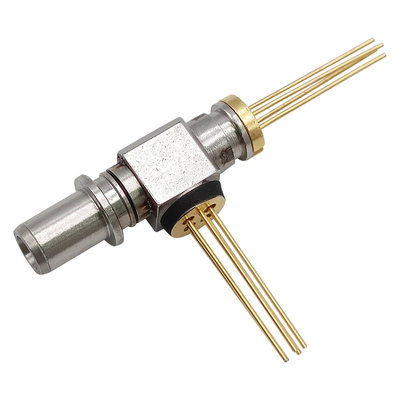

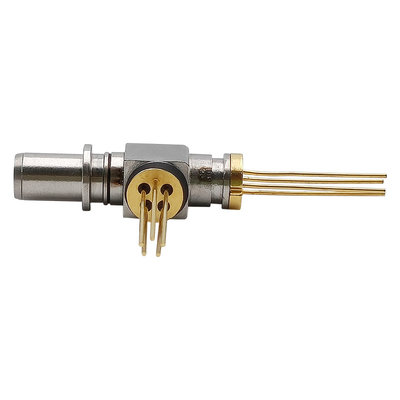

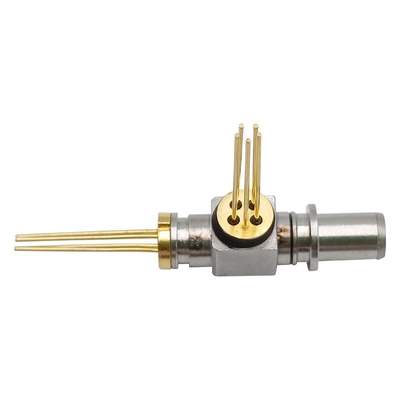

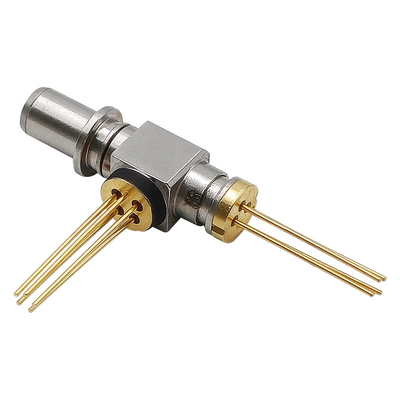

Coleta asimétrica TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX del SC APC UPC de 10GEPON ONU BOSA PRX30
Adopte el esquema de la soldadura de laser
Uso de punto a punto
Alto aislamiento óptico
Alta sensibilidad APD-TIA
Temperatura de trabajo: 0~75℃ o -40~85℃
SC enchufable BOSA
Obediente con GR - 468
Grados máximos absolutos:
| Artículo | Símbolo | Unidad | Minuto | Máximo | Nota |
| Temperatura de almacenamiento | TSTG | ℃ | -40 | +85 | |
| Temperatura de funcionamiento (ambiente) | TOPR | ℃ | 0 | +75 | |
| Voltaje de fuente | VCC | V | -0,5 | 4,5 | |
| Temperatura que suelda de la ventaja (Sec Max10) |
TS | ℃ | --- | 260 | |
| Actual delantero (LD) | IFLD | mA | --- | 150 | |
| Voltaje reverso (LD) | VRLD | V | --- | 2 | |
| Actual delantero (MPD) | IFMPD | mA | --- | 2 | |
| Voltaje reverso (MPD) | VRMPD | V | --- | 20 | |
| Actual delantero (paladio) | IFPD | mA | --- | 10 | |
| Voltaje reverso (paladio) | VRPD | V | --- | 20 |
Características electrópticas del transmisor (TC=25°C, CW)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Corriente del umbral | ITH | TC=25℃ | --- | -- | 15 | mA |
| TC= 0~75℃, | --- | -- | 40 | |||
| Voltaje delantero | VF | PF=PF (minuto), TC =25℃ | --- | --- | 1,5 | V |
| De potencia de salida óptico | PF | El CW, @ITH+20mA, 25℃, se enrosca libremente | 1,8 | --- | --- | mW |
| De potencia de salida óptico | PF | CW, @ITH+20mA, 0~75℃, | 1,1 | mW | ||
| De potencia de salida óptico | PF | o según necesidades del cliente | mW | |||
| Longitud de onda de centro | λC | CW, TC=0~75℃, TX; 1310nm | 1270 | 1310 | 1360 | nanómetro |
| Corriente del monitor | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | --- | 900 | UA |
| Tolerancia óptica de la pérdida de vuelta | ORLT | Probado en 1270nm or1310nm | --- | --- | 12 | DB |
| Error de seguimiento | ΔPf/Pf | 0~75℃, CW, PF (Ith+20mA) @IM control |
-1,5 | --- | +1,5 | DB |
Características electrópticas del receptor (TC=25°C, Vcc=3.3V)
| Artículo | Símbolo | Condición de prueba | Mínimo. | Tipo. | Máximo. | Unidad |
| Fuente actual | ICC | Según a la selección, la gama será diferente | --- | --- | --- | mA |
| Longitud de onda de la operación | λ | RX: 1577nm | 1575 | 1577 | 1580 | nanómetro |
| Poder de la saturación | PSAT | Tc=0~75℃, (prueba en 10.3125Gbps AZUFAIFAS de PRBS31 ER=6dB<10e-3> |
-8 | --- | --- | dBm |
| Sensibilidad | Senador | Tc=0~75℃, (prueba en 10.31252Gbps PRBS31 ER=6dB AZUFAIFAS<10e-3> |
--- | -30 | dBm | |
| Pérdida de vuelta óptica | ORL | λ=1577nm | 20 | --- | --- | DB |
| Interferencia óptica | XTALK | 1270nm/1577nm o 1310nm/1577nm |
40 | --- | DB |
Esquema de la dimensión
