Datos del producto:
|
| Nombre de producto: | 12G-SDI CWDM SFP+ | Tarifa de datos: | 12g |
|---|---|---|---|
| longitud de onda: | 1270~1450nm CWDM | Conector: | Duplex LC |
| Distancia: | los 20km | Garantía: | de tres años |
| Palabras claves 1: | 12G UHD-SDI CWDM SFP+ | Palabras claves 2: | transmisor-receptor óptico video de 12G CWDM SFP+ |
| Resaltar: | transmisor-receptor óptico video de 12G SDI,transmisor-receptor óptico video 1450nm,Transmisor-receptor óptico de CWDM |
||

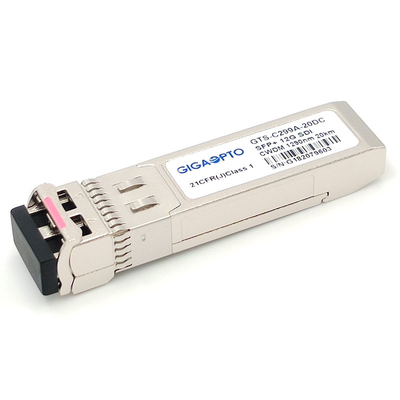

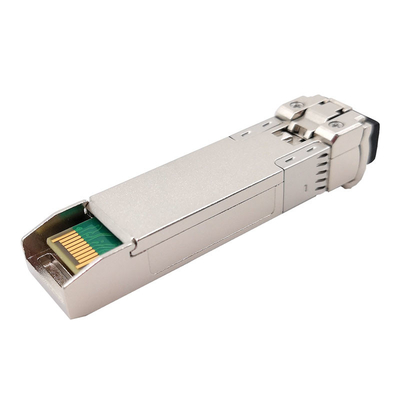

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm los 20km SMF LC dual MSA
Especificación funcional
| Nombre de producto | 12G-SDI CWDM SFP | Tarifa de datos | 0.27~11.88Gbps |
| Tipo del módulo | Transmisor-receptor | MSA/Non-MSA | MSA |
| Factor de forma | SFP+ | Temperatura | 0 a 70°C (32 a 158°F) |
| Longitud de onda | CWDM (1270~1450) nanómetro | Max Distance | los 20km |
| Conector | Duplex LC | Medios | fibra unimodal |
| Tipo del laser | DFB CWDM | Tipo del paladio | PIN |
| Voltaje de fuente | 3.3V | Fuente actual | 300mA (máximo) |
| Poder de TX | -1 ~ 2dBm | Sensibilidad @11.88Gbps | < -11dB=""> |
| Poder-presupuesto | 13dB | Sensibilidad @ 5.94Gbps | < -13dB=""> |
| Consumo de energía | ≤1.0W | Sensibilidad @ 2.97Gbps | < -15dB=""> |
| ER. | >3.5dB | Sobrecarga del receptor | > 1.0dBm |
| OEM/ODM | Apoyado | Garantía | 3 años |
| Protocolos | ST 2082-1 (12G UHD-SDI) de SMPTE, ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), y ST 259 (SD-SDI). | ||
Descripción de productos de la serie del transmisor-receptor de 12G-SDI CWDM SFP+ 1270nm~1450nm
La serie del GTS-Cxx9A-10DC de Gigaopto es un módulo del transmisor-receptor del solo modo diseñado a las señales digitales seriales ópticas de la transmisión/recepción según lo definido en SMPTE 2082, SMPTE los 424M, SMPTE los 292M, SMPTE los 259M, y DVB-ASI. Apoya hasta 11.8Gbps y se diseña específicamente transmitir los modelos patológicos para HD-SDI, 3G-SDI, 6G-SDI, y 12G-SDI. Alcance máximo los hasta 20km del vínculo sobre la fibra unimodal (SMF) vía la longitud de onda a partir de 1270 nanómetro de CWDM al canal 1450nm.
El transmisor-receptor incluye tres secciones: un laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Características

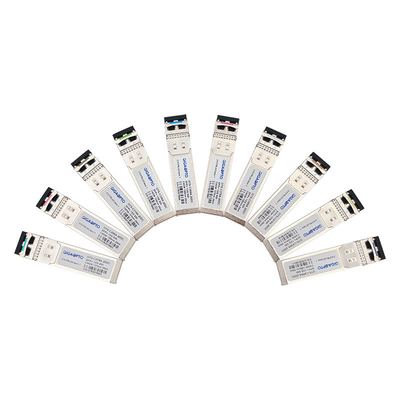

Información el ordenar
| Número de parte | Descripción | Canal de CWDM | Max Reach |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1270nm | los 20km |

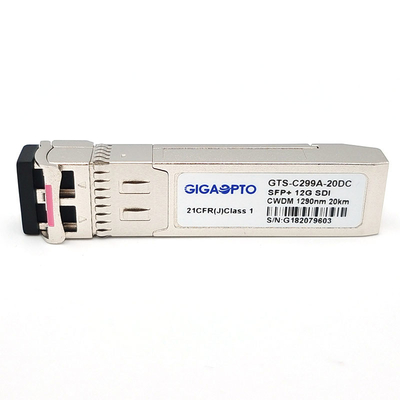

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1290nm | los 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1310nm | los 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1330nm | los 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1350nm | los 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1370nm | los 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1390nm | los 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1410nm | los 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1430nm | los 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC dual MSA | 1450nm | los 20km |
Uso
PIN Definition
