Datos del producto:
|
| Nombre de producto: | 12G-SDI CWDM TX | Tarifa de datos: | 12Gbps |
|---|---|---|---|
| Factor de forma: | SFP+ | longitud de onda: | 1270~1450nm CWDM TX SIN RX |
| Interfaz: | Solo LC | Transmisión: | los 20km |
| Garantía: | de tres años | Palabras claves 1: | Solo transmisor de 12G-SDI CWDM |
| Palabras claves 2: | transmisor-receptor óptico de la difusión | ||
| Resaltar: | transmisor de 12G CWDM,Transmisor de los 20KM CWDM,CWDM SFP+ |
||

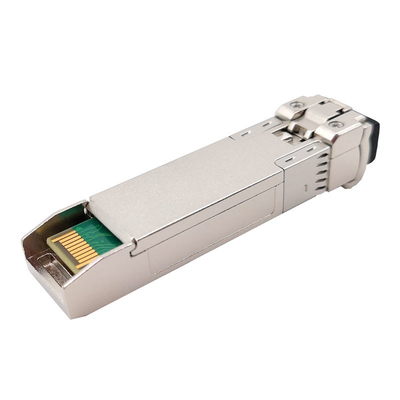

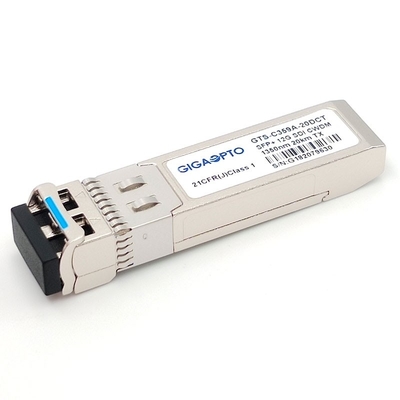

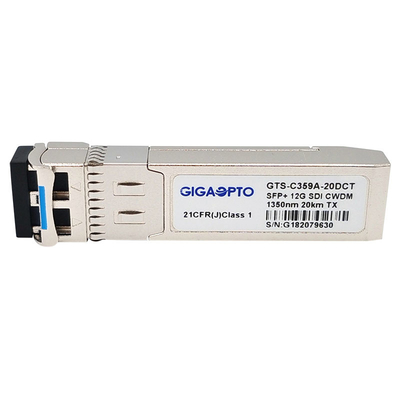

Módulo 1270~1450nm CWDM los 20km solo LC SMF MSA Pinout del Solo-transmisor de 12G-SDI SFP
Especificación funcional
| Nombre de producto | 12G-SDI CWDM | Tarifa de datos (Gbps) | 50Mbps~11.88Gbps |
| Tipo del módulo | Transmisor (1-Port TX) | MSA/Non-MSA | MSA |
| Factor de forma | SFP+ | Temperatura de funcionamiento | 0 a 70°C (32 a 158°F) |
| Longitud de onda | CWDM 1270~1450nm | Max Distance | los 20km |
| Conector | Simplex del LC | Modelos patológicos | Apoyado |
| Tipo del laser | CWDM DFB | Tipo de la fibra | SMF |
| Voltaje de fuente | 3.3V | Tipo del receptor | Ninguno |
| Poder de TX | -1~ +2dBm | Fuente actual | 160mA (tipo.) |
| OEM/ODM | Apoyado | Garantía | de tres años |
| Protocolos | ST 2082-1 (12G UHD-SDI) de SMPTE, ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), y ST 259 (SD-SDI). | ||
| Conformidad | SFP MSA, RoHS | ||
Descripción de productos de la serie de 12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout
La serie del GTS-Cxx9A-20DCT de Gigaopto es un solo módulo de transmisor del solo modo del canal de CWDM diseñado para transmitir señales digitales seriales ópticas según lo definido en SMPTE 2082, SMPTE los 424M, SMPTE los 292M, SMPTE los 259M, y DVB-ASI. Apoya hasta 11.8Gbps y el vínculo máximo los hasta 20km sobre fibra de SMF vía el canal a partir de 1270 nanómetro de la longitud de onda de CWDM a 1450nm.
El transmisor es obediente con el acuerdo de la Multi-fuente de SFP (MSA) y se diseña específicamente transmitir los modelos patológicos para HD-SDI, 3G-SDI, 6G-SDI, y 12G-SDI.
Características

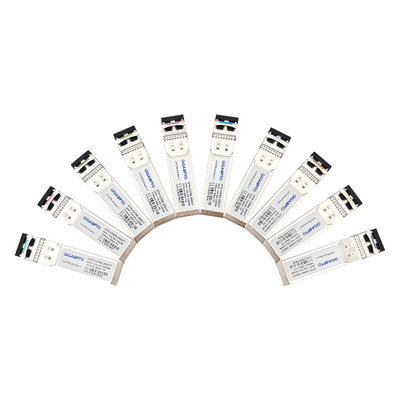

Información el ordenar
| Número de parte | Descripción | Canal de CWDM | Max Reach | Código de color del corchete |
| GTS-C279A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1270nm/- C27 | los 20km | Purpúreo claro |
| GTS-C299A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1290nm/- C29 | los 20km | Azul de cielo |
| GTS-C319A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1310nm/- C31 | los 20km | Verde amarillo |
| GTS-C339A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1330nm/- C33 | los 20km | Ocre amarillo |
| GTS-C359A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1350nm/- C35 | los 20km | Rosa |
| GTS-C379A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1370nm/- C37 | los 20km | Beige |
| GTS-C399A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1390nm/- C39 | los 20km | Blanco |
| GTS-C419A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1410nm/- C41 | los 20km | Plata |
| GTS-C439A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1430nm/- C43 | los 20km | Negro |
| GTS-C459A-20DCT | Módulos MSA del Solo-transmisor de 12G-SDI SFP+ CWDM | 1450nm/- C45 | los 20km | Amarillo-naranja |
Usos
PIN Definition
