Datos del producto:
|
| Nombre de producto: | 12G-SDI SFP+ bidireccional | Tarifa de datos: | 12Gb/s |
|---|---|---|---|
| longitud de onda: | 1270nm - TX/1330nm - RX | Tipo de interfaz: | LC a una cara |
| Max Transmission: | el 10km | Garantía: | de tres años |
| Palabras claves 1: | Transmisor-receptor óptico de 12G-SDI BIDI SFP+ el 10km | Palabras claves 2: | Módulo video del transmisor-receptor de SMPTE 12G HD |
| Resaltar: | transmisor-receptor video de 12G SFP,Transmisor-receptor video del SDI SFP,BiDi SMPTE |
||

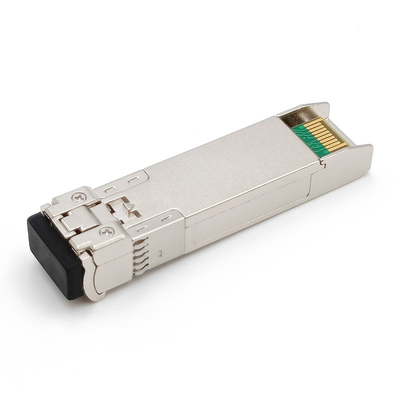

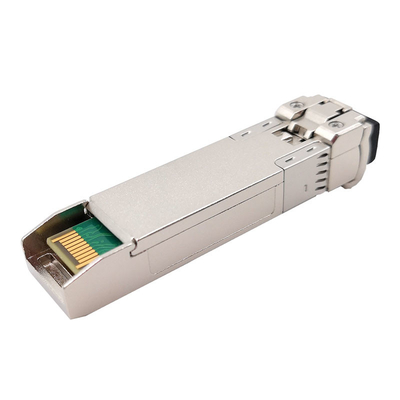

transmisor-receptor óptico MSA Pinout del 10km BiDi 1270nm/1330nm 12G-SDI SFP+
Especificación funcional
| Nombre de producto | 12G-SDI BiDi SFP | Tarifa de datos | 0.27~11.88Gbps |
| Tipo del módulo | Transmisor-receptor | MSA/Non-MSA | MSA |
| Factor de forma | SFP+ | Temperatura de funcionamiento | 0 a 70°C (32 a 158°F) |
| Longitud de onda | 1270nm - TX/1330nm - RX | Max Reach | el 10km |
| Conector | LC a una cara | Tipo de la fibra | fibra unimodal |
| Tipo del LD | DFB | Tipo del paladio | PIN |
| Voltaje de fuente | 3.3V | Fuente actual | 280mA (tipo.) |
| Poder de TX | -5 ~ +1dBm | Sensibilidad @11.88Gbps | < -11dB=""> |
| Sensibilidad @ 5.94Gbps | < -13dB=""> | Sensibilidad @ 2.97Gbps | < -13dB=""> |
| Ratio de la extinción | >3.5dB | Sobrecarga del receptor | > 1.0dBm |
| Consumo de energía | ≤1.0W | Garantía | 3 años |
| OEM/ODM | Apoyado | Peso | 0.025kg |
| Protocolos | ST 2082-1 (12G UHD-SDI) de SMPTE, ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), y ST 259 (SD-SDI). | ||
Descripción

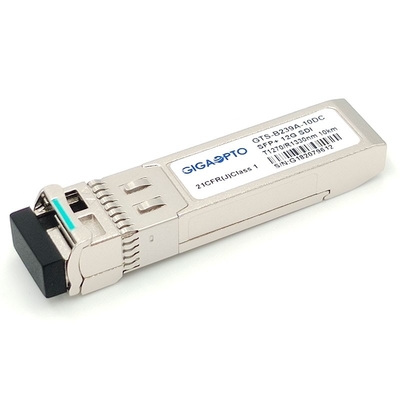

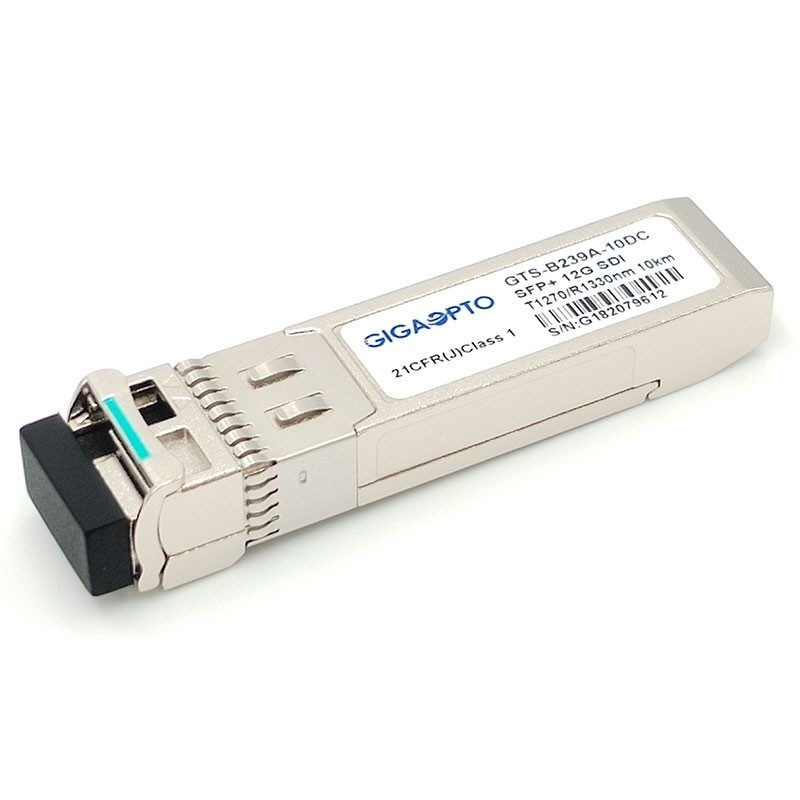

El GTS-B239A-10DC de Gigaopto se diseña para los vínculos bidireccionales de la transmisión 12G-SDI alcanza el hasta 10km sobre una fibra del solo modo.
Es obediente con SMPTE 2082, SMPTE los 424M, SMPTE los 292M, SMPTE los 259M, y DVB-ASI. Apoya hasta 11.8Gbps y se diseña específicamente transmitir los modelos patológicos para HD-SDI, 3G-SDI, 6G-SDI, y 12G-SDI.
El transmisor-receptor incluye tres secciones: un laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C.
Características
Uso
PIN Definition
