Datos del producto:
|
| Nombre del artículo: | 12G-SDI BiDi SFP+ | Tarifa de datos: | 12g |
|---|---|---|---|
| longitud de onda: | 1330nm - TX/1270nm - RX | Conector: | LC a una cara |
| Max Cable Transmission: | el 10km | OEM/ODM: | Apoyado |
| Palabras claves 1: | Transmisor-receptor óptico de 12G-SDI BIDI, | Palabras claves 2: | 12G SFP+ bidireccional |
| Resaltar: | Transmisor-receptor video de SMPTE SFP,transmisor-receptor video de 13T SFP,Transmisor-receptor óptico de BIDI |
||
Transmisor-receptor óptico MSA Pinout del 10KM BiDi 1330nm/1270nm 12G-SDI SFP+
Especificación funcional
| Nombre de producto | 12G UHD SFP video | Tarifa de datos | 0.27~11.88Gbps |
| Tipo del módulo | Transmisor-receptor | MSA/Non-MSA | MSA |
| Embalaje | SFP+ | Temperatura comercial | 0 a 70°C (32 a 158°F) |
| Longitud de onda | 1330nm - TX/1270nm - RX | Max Distance | el 10km |
| Interfaz | LC a una cara | Medios | fibra unimodal |
| Transmisor | DFB | Receptor | PIN |
| Voltaje de fuente de alimentación | +3.3V | Actual | 280mA (típico.) |
| De potencia de salida medio | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| Sensibilidad @ 5.94Gbps de RX | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Ratio de la extinción | >3.5dB | Saturación de RX | > dBm 1,0 |
| Consumo de energía | ≤1.0W | Diagnóstico de Digitaces | Ayuda |
| OEM/ODM | Sí | Garantía | de tres años |
| Protocolos | ST 2082-1 (12G UHD-SDI) de SMPTE, ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), y ST 259 (SD-SDI). | ||
Descripción

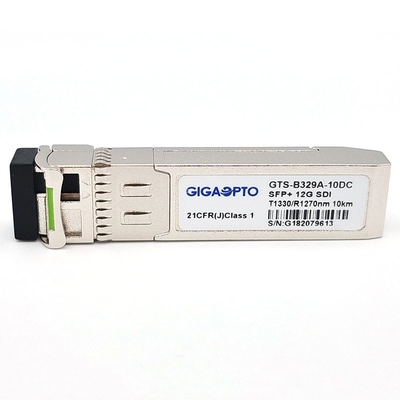

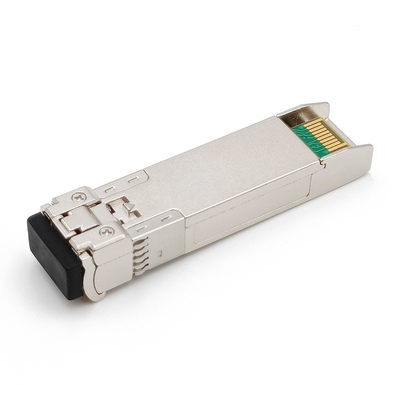

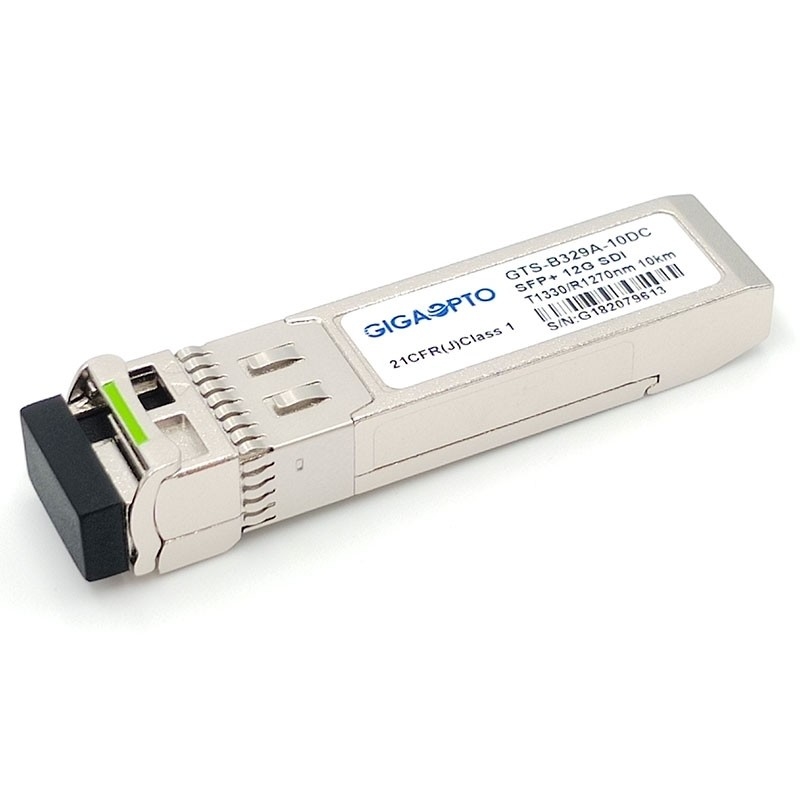

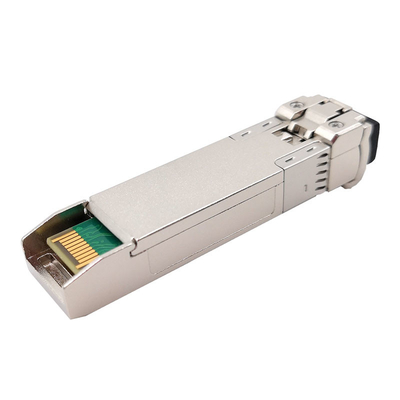

Los GTS-B329A-10DC 12G BiDi SFP+ de Gigaopto que el transmisor-receptor óptico se diseña para los vínculos bidireccionales de la transmisión 12G-SDI alcanzan el hasta 10km sobre SMF con la longitud de onda 1330nm TX/1270nm RX.
Apoya hasta 11.8Gbps y se diseña específicamente transmitir los modelos patológicos para HD-SDI, 3G-SDI, 6G-SDI, y 12G-SDI.
El transmisor-receptor incluye tres secciones: un laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe.
El módulo proporciona la información de diagnóstico digital de sus condiciones de funcionamiento y situación, incluyendo poder que transmite, el prejuicio del laser actual, la temperatura del módulo, y el voltaje de fuente. La calibración y la alarma/los datos de cuidado del umbral se escriben y se almacenan en la memoria interna (EEPROM).
Características
Uso
PIN Definition
