Datos del producto:
|
| longitud de onda: | 1270nm a 1610nm | Voltaje de funcionamiento: | 1.2V |
|---|---|---|---|
| Error de seguimiento: | -1,5 ~ DB 1,5 | Corriente del umbral: | 8mA |
| Poder de acoplamiento de la fibra: | 1.5mW | Corriente del monitor: | 500uA |
| Resaltar: | Sub-ensamble parcial óptico de CWDM,Sub-ensamble parcial óptico de TOSA,sub-ensamble parcial óptico 1270nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm a 1610nm
Descripción:
Las series de TOSA-Cxxxx-DFB-10G-LC son módulos del diodo láser de 1550nm InGaAsP/INP MQW-DFB diseñados para los sistemas de comunicación de la fibra óptica. Estos módulos son sub-ensamble parcial óptico del transmisor con rendimiento actual y alto bajo del umbral en la temperatura alta, idealmente conveniente para los usos del alcance corto, tarifas de datos a partir de la 155M a 2.5G con un aislador integrado dentro.
Un diodo láser se monta en un paquete coaxial de φ5.6mm integrado con un paladio del monitor de InGaAs, un fibra-trozo unimodal y una manga partida para el conector óptico con la virola de φ1.25mm. Y podemos también proporcionar dos tipos del conector de cubierta del fibra-trozo.
Información el ordenar: (Versión estándar *Note1)
| Número de parte. | Conector Tipo |
Tarifa de datos | Pin Type | Poder | λ *Note2 (nanómetro) |
Aislador |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Etapa dual |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Sola etapa |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Etapa dual |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Sola etapa |
*Note1: Para la información el ordenar, refiera por favor las ventas de la nomenclatura y del contacto OSM.
*Note2: Para la longitud de onda detallada de CWDM, refiera por favor la tabla siguiente.
Grados máximos absolutos
| Parámetro | Símbolo | Grados | Unidad |
| Temperatura de almacenamiento | Tstg | -40~+85 | ℃ |
| Temperatura de caso de funcionamiento | Top | 0~+70 | ℃ |
| Actual delantero (LD) | IFD | 150 | mA |
| Voltaje reverso (LD) | VrL | 2 | V |
| Voltaje reverso (paladio) | VrP | 20 | V |
| Actual reverso (paladio) | IrP | 2 | mA |
| Temperatura que suelda (<10s> | Stemp | 260 | ℃ |
Características eléctricas y ópticas:
(Pf=1.5mW, SMF (los 9.5/125µm), Tc=+25°C, a menos que se indicare en forma diferente.)
| Parámetro | Símbolo | Condición | Mínimo. | Tipo. | Máximo. | Unidad |
| Corriente del umbral | Ith | CW | — | 8 | 15 | mA |
| Poder de acoplamiento de la fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Voltaje de funcionamiento | Vf | CW, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Eficacia de la cuesta | SE | CW, media (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Longitud de onda máxima | λp | CW | (*3) | nanómetro | ||
|
Temperatura de la longitud de onda Coeficientes |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Supresión lateral del modo ratio |
SSR | CW, Tc=0~+70 | 35 | 40 | DB | |
| Tiempo de subida | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | ns | |
| Tiempo de caída | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Error de seguimiento | ΔPf |
Control Im (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | DB |
| Corriente del monitor | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | UA |
| Corriente oscura del monitor | Identificación | VrP=5V | — | — | 10 | nA |
| Capacitancia del monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Repetibilidad del conector | — | -1 | — | 1 | DB | |
|
Aislamiento óptico |
— | Sola etapa | 30 |
DB |
||
| — | Etapa dual | 40 | ||||

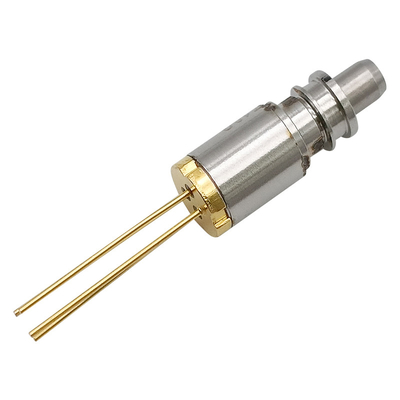

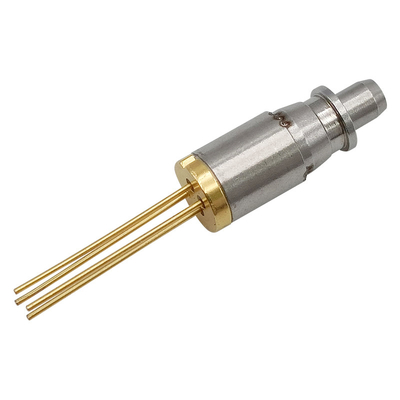

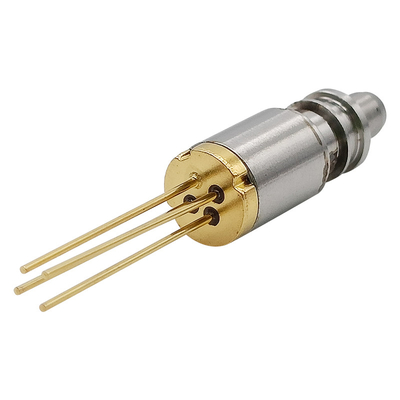

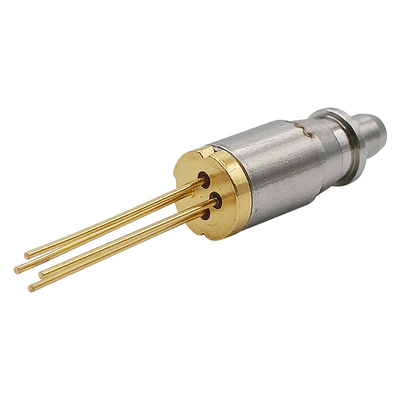

Serie del paquete de TOSA:
