Datos del producto:
|
| Actual delantero (LD): | 150mA | Voltaje reverso (LD): | 2V |
|---|---|---|---|
| Voltaje reverso (paladio): | 20V | Actual reverso (paladio): | 2mA |
| Corriente del umbral: | 8mA | Poder de acoplamiento de la fibra: | 1.5mW |
| Resaltar: | Sub-ensamble parcial óptico de TOSA,Sub-ensamble parcial óptico del LC,sub-ensamble parcial óptico del transmisor 10G |
||
SADO video Datatelecom del punto de congelación DFB 1.25G 2.5G 3G 10G SONET del LC TOSA 1310nm 1550nm
Descripción:
Las series de TOSA-1310-FP-3G-LC-10km son módulos del diodo láser de 1310nm InGaAsP/INP MQW-DFB diseñados para los sistemas de comunicación de la fibra óptica. Estos módulos son sub-ensamble parcial óptico del transmisor con rendimiento actual y alto bajo del umbral en la temperatura alta, idealmente conveniente para los usos del alcance corto de las tarifas de datos a partir de la 155M a 2.5G.

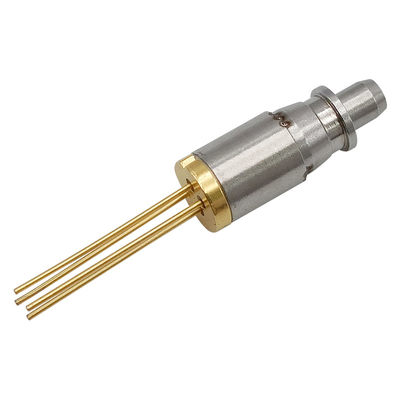

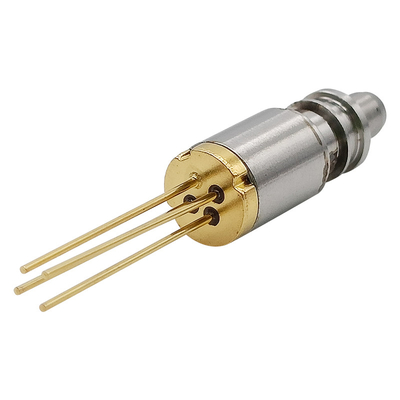

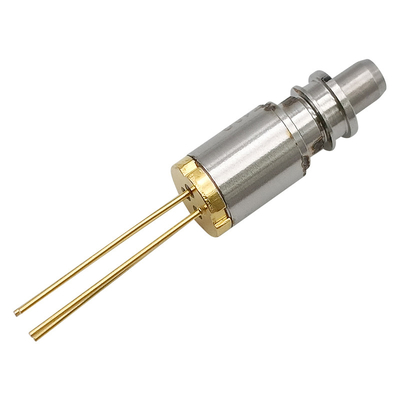

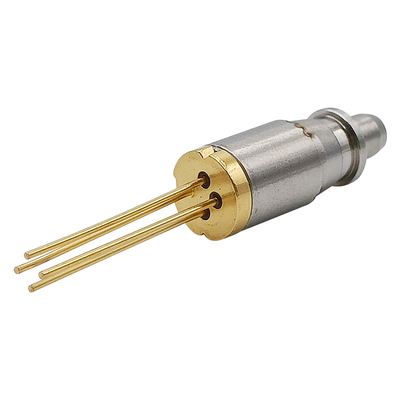

Un diodo láser se monta en un paquete coaxial de Ǿ5.6mm integrado con un paladio del monitor de InGaAs, un fibra-trozo unimodal y una manga partida para el conector óptico con la virola de Ǿ1.25mm. Y podemos también proporcionar dos tipos del conector de cubierta del fibra-trozo. Uno es haber aislado de cerámica, el otro no se aísla. Sin embargo, el conector óptico con Ǿ2.92mm es de cerámica y se aísla la cubierta del fibra-trozo.
Información el ordenar:
| Número de parte. | Tipo del conector | Pin Type | Poder | Tarifa de datos | Aislador |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Ninguno |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Sola etapa |
*Note1: Para la información el ordenar, refiera por favor la nomenclatura y éntrenos en contacto con.
Grados máximos absolutos:
| Parámetro | Símbolo | Grados | Unidad |
| Temperatura de almacenamiento | Tstg | -40~+100 | ℃ |
| Temperatura de caso de funcionamiento | Top | -40~+85 | ℃ |
| Actual delantero (LD) | IFD | 150 | mA |
| Voltaje reverso (LD) | VrL | 2 | V |
| Voltaje reverso (paladio) | VrP | 20 | V |
| Actual reverso (paladio) | IrP | 2 | mA |
| Temperatura que suelda (<10s> | Stemp | 260 | ℃ |
*Note: Exceder de estos valores puede destruir el dispositivo inmediatamente.
Características eléctricas y ópticas:
(Pf=1mW, SMF (los 9.5/125µm), Tc=+25°C, a menos que se indicare en forma diferente.)
| Parámetro | Símbolo | Condición | Mínimo. | Tipo. | Máximo. | Unidad |
| Corriente del umbral | Ith | CW | — | 8 | 15 | mA |
| Poder de acoplamiento de la fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Voltaje de funcionamiento | Vf | CW, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Eficacia de la cuesta | SE | CW, media (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Longitud de onda máxima |
λp |
CW | 1290 | 1310 | 1330 | nanómetro |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Supresión lateral del modo ratio |
SSR | CW, Tc=-40~+85°C | 35 | 40 | DB | |
| Tiempo de subida | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | ns | |
| Tiempo de caída | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Error de seguimiento | ΔPf |
Control Im (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | DB |
| Corriente del monitor | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | UA |
| Corriente oscura del monitor | Identificación | VrP=5V | — | — | 10 | nA |
| Capacitancia del monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Repetibilidad del conector | — | -1 | — | 1 | DB | |
|
Aislamiento óptico |
— |
Sola etapa | 30 |
DB |
||
| Etapa dual | 40 |
Serie del paquete de TOSA:
Pin Assignment:
