Datos del producto:
|
TIA Supply Voltage: | 2.97~3.46V | Voltaje de fuente: | 3.3v |
---|---|---|---|
TIA Supply Current: | 27mA | Paladio Responsivity: | >0.65A/W |
Sensibilidad: | <-26dBm | Poder de la sobrecarga: | >-6dBm |
Resaltar: | sub-ensamble parcial del 155M Optical,Sub-ensamble parcial óptico del solo modo,Receptor de TIA APD |

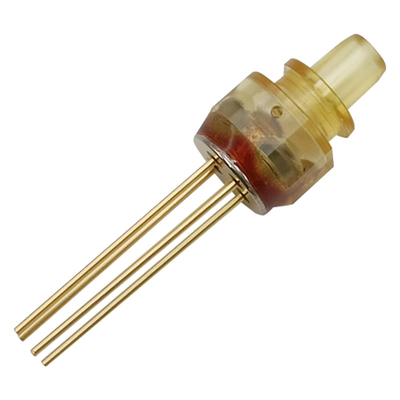

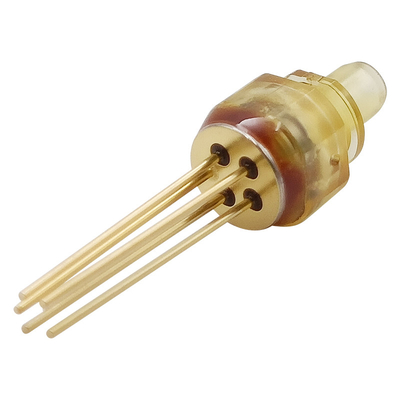

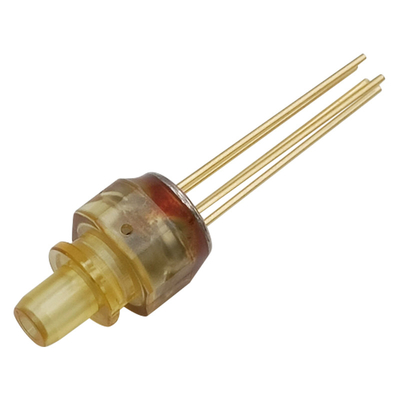

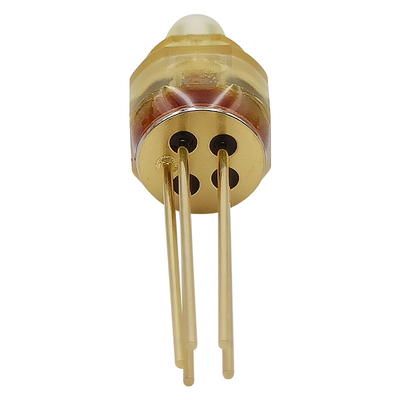

Receptáculo óptico del ST del SC de ROSA FC del sub-ensamble parcial del receptor del solo modo SM el 155M 1.25G 2.5G 10G PIN TIA APD
Características
◆Receptáculo del LC con el trozo de la fibra
◆Alto APD-TIA sensible
Usos
◆10 Gbps 1550nm 5pin LC ROSA
◆Obediente con estándar de ROHS (restricción en sustancia peligrosa)
Grados máximos absolutos
(Tc=25℃, a menos que se indicare en forma diferente)
Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
Temperatura de almacenamiento | Tstg | -40 | 85 | ℃ |
Temperatura de caso de funcionamiento | Top | -40 | 85 | ℃ |
TIA Supply Voltage | Vcc | 2,97 | 3,46 | V |
Mano ventaja soldando ()/(de la temperatura tiempo) | --- | --- | 260/10 | ℃/Sec |
Características ópticas y eléctricas del receptor
(A menos que se especifique, las especificaciones abajo se definen en TC=25±3℃)
Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición |
Longitud de onda de funcionamiento |
λ | 1270 | --- | 1610 | nanómetro | |
Voltaje de avería | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc apagado |
Voltaje de fuente | Vcc | 2,97 | 3,3 | 3,6 | V | |
TIA Supply Current | Icc | --- | 27 | 43 | mA | DC |
Paladio Responsivity | R | 0,65 | --- | --- | A/W | λ=1550nm, CW |
Sensibilidad |
S |
--- |
--- |
-26 |
dBm |
NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=5dB, |
Poder de la sobrecarga |
P0 |
-6 |
--- |
--- |
dBm |
NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=6dB, |
ROSA Package Outline:
